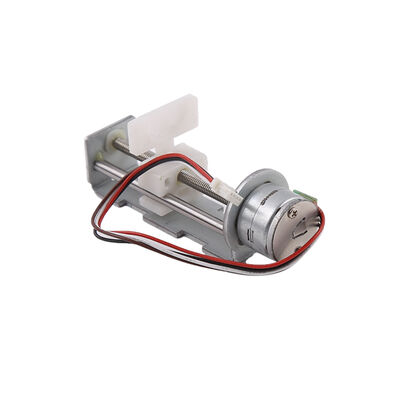

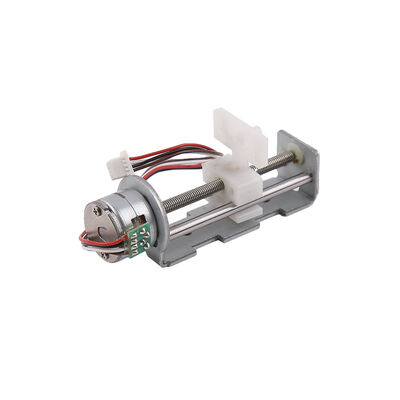

6V schuifstappenmotor met 15 mm diameter, mini lineaire stappenmotor met POM-schuifmoer

Ontwerpproject van een 15 mm doorsnede micro-stapmotor met een plastic schuifbalk voor lineaire werking

Dit is een precisiemotor met een diameter van 15 mm met een toonhoogte van M3P0,5 mm op de uitgangsas, die door schroeven en hun beugels wordt gedraaid in stuwkracht.
De basisstappenhoek van de motor is 18 graden en de motor loopt 20 stappen per week, zodat de verplaatsingsresolutie 0,02 mm kan bereiken, waardoor precieze controle wordt bereikt.
De stuwkracht van een motor met een diameter van 15 mm bedraagt ongeveer 6 N, afhankelijk van de rijfrequentie van de klant, en kan op werkelijke monsters worden getest
De motor is uitgerust met een plastic schuifbalk voor een gemakkelijke aansluiting op de onderdelen van de klant, waardoor de kosten worden bespaard.en de juiste effectieve slag van de schroef kan ook worden aangepast volgens de werkelijke behoeften van de klant
De aandrijving gebruikt een gesegmenteerde rijmethode om aan de eisen te voldoen.
Vanwege zijn uitstekende kenmerken zoals kleine afmetingen, hoge precisie en gemakkelijke bediening, wordt deze miniatuur stappenmotor veel gebruikt in industriële producten, optische instrumenten, lenzen,medische precisieapparatuur, en automatische deursloten.
Het ingangsdeel van de motor gebruikt FPC, maar kan volgens de behoeften van de klant worden vervangen door aansluitpinnen, PCB en andere vormen.
De glijbaan van de motor kan worden aangepast volgens de installatie behoeften van de klant

Mechanische afmeting: mm

Hoofdtoepassing

1) Camera

2) Optische instrumenten

3) Linzen

4) Precieze medische hulpmiddelen

5) Automatische deursloten

Specificaties

Typ van draadverbinding ter referentie

Motor-invoermethode met pintype,FPC, PCB, looddraad enz. Deze kunnen worden aangepast aan de behoeften van de klant.
