VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas

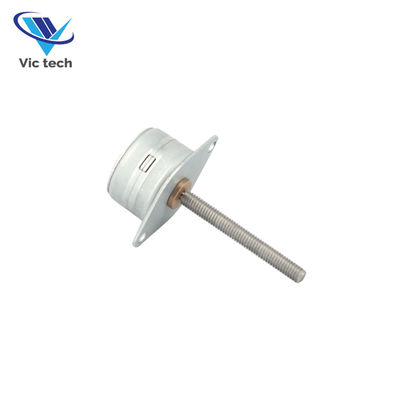

  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft

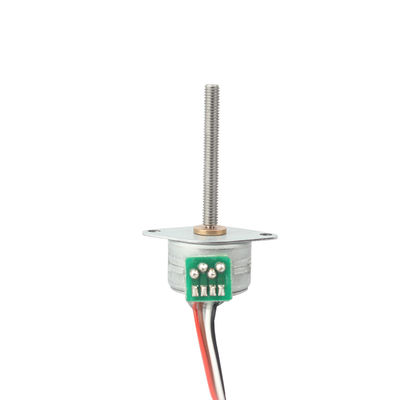

  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft

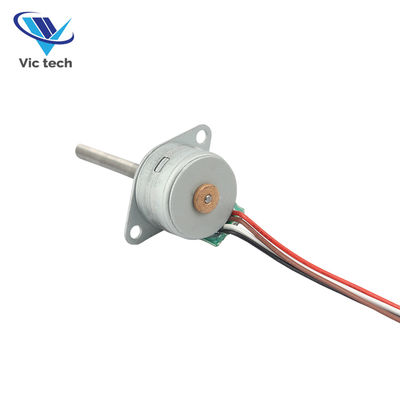

  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft

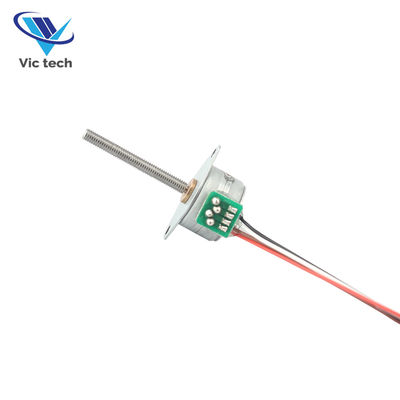

  • VSM1519 15mm 2 Phase Micro Stepper Motor 3V 0.3A with Screw Shaft
Plaats van herkomst Jiangsu, China
Merknaam VIC_TECH
Certificering rohs
Modelnummer VSM1519
Min. bestelaantal 1
Prijs $2.50-5

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Fase 2 Type Permanente magneet
Stroom per Fase 0,3a Spanning 3V
Weerstand 15 Ω ± 7% Snelheid 3000 tpm
Stappenhoek 18 graden Trappen per omwenteling 20
Verplaatsingsresolutie 0,025 mm Maximale startfrequentie 500 pps min. (Bij 3.0 V DC)
Maximaal draaifrequentie 560 pps min. (Bij 3.0 V DC) TREKKRACHT IN TORSIE 5 GF-CM Min. (Op 200pps, 3.0V DC)
TREK TORSIE TERUG 6 GF-cm min. (Bij 200 pps, 3.0V DC) Isolatiesterkte 100V wisselstroom voor één seconde
Bedrijfstemperatuur -15 ~+55 ℃
Markeren

15 mm micro-stapmotor

,

2-fasen stappenmotor met schroefas

,

3V 0
Laat een bericht achter
Productomschrijving
VSM1519 5V 15mm stappenmotor
2 Fase 4 Draad 18° Permanente magneet stappenmotor met schroefas
Productspecificaties
Aantekening Waarde
Fase 2
Type Permanente magneet
Stroom / fase 0.3A
Spanning 3V
Rotatie CW/CCW
Resistentie 15 Ω±7%
Versnelling 3000 t/min
Productoverzicht
VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 0 VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 1

De VSM1519 is een precisie-micro-stapmotor die roterende beweging omzet in lineaire beweging via een geïntegreerde M3-schroefas, waardoor stuwkracht wordt gegenereerd voor directe actuatortoepassingen.

Met een basisstappenhoek van 18° (20 stappen per omwenteling) bereikt deze motor een uitzonderlijke verplaatsingsresolutie van 0,025 mm voor precisiebesturingstoepassingen.

Belangrijkste kenmerken
  • Compact 15 mm groot met hoge precisie besturing
  • Eenvoudige besturingsinterface met 2-fase, 4-draad configuratie
  • Geïntegreerde schroefas voor de omzetting van rechtstreekse lineaire beweging
  • Aanpasbare opties voor de aansluiting op de invoer (pin, FPC, PCB, looddraad)
  • Ideaal voor toepassingen met hoge snelheid en kleine belastingen
Technische specificaties
Parameter Waarde
Maximale startfrequentie 500 PPS min. (AT 3,0 V gelijkstroom)
Max. Draaifrequentie 560 PPS min. (AT 3,0 V gelijkstroom)
Intrekmoment 5 gf-cm min. (AT 200 PPS, 3,0 V gelijkstroom)
Trekkend koppel 6 gf-cm min. (AT 200 PPS, 3,0 V gelijkstroom)
Isolatie klasse Klasse E voor spoelen
Werktemperatuur -15°C tot +55°C
Aanpassingsopties
Typen van de bekleding van de armaturen
VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 2

Standaardmodellen worden getoond, met op aanvraag aangepaste maten.

Types draadverbindingen
VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 3

Verkrijgbaar in Pin-type, FPC, PCB of Lead-draadconfiguraties - aanpasbaar aan specifieke vereisten.

Schachttypen
VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 4 VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 5 VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 6
  • Ronde type: DIA 3 mm, 4 mm, 5 mm
  • D-snijtype: DIA3-D2.5, DIA4-D3, enz.
  • Schroeftype: M3, M4, M5-serie
  • Trapeziumtype
  • I-snijtype: DIA3-I2, DIA4-I3
  • Speciale soorten: schacht met gat, enz.
Toepassingen

Deze micro-stapmotor is ideaal voor:

  • andere, met een breedte van niet meer dan 50 mm
  • Bewakingssystemen
  • Medische precisieapparatuur
  • Automatische deursloten
  • Andere toepassingen voor hogesnelheid en kleine belasting
Producenteninformatie

Changzhou Vic-Tech Motor Technology Ltd. is een professionele fabrikant en onderzoeksinstelling gespecialiseerd in borstelloze motorontwikkeling, motortoepassingsoplossingen en motorproductie.

Met meer dan een decennium ervaring in micro motorontwerp en productie, kan ons team van professionele ingenieurs op maat gemaakte oplossingen ontwikkelen om aan specifieke toepassingsvereisten te voldoen.

VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 7 VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 8
Kwaliteitsborging

V:Hoe zit het met de kwaliteit van uw producten?

A:We handhaven uitzonderlijke kwaliteitsnormen met een klachtenpercentage van minder dan 1%.

V:Ben je een fabrikant?

A:Ja, we hebben onze eigen ISO9001: 2008 gecertificeerde productiefaciliteiten in Changzhou, Shenzhen en Dongguan.

VSM1519 15mm 2-fasen micro stappenmotor 3V 0,3A met schroefas 9
