10 mm Micro Slider lineaire stapmotor 5V gelijkstroom schroef voor verkoopmachines Optische instrumenten 、Precisie medische hulpmiddelen

10 mm Micro slider Lineaire stapmotor 5 V gelijkstroom Schroef voor, automaten Optische instrumenten, Precision medische apparaten

10 mm doorsnede micro schuifschroeflengte 26,4 mm micro schuifschroef stapper motor koperen schuifschroef met beugel lineaire stapper motor

De VSM1069 is een precisie-micro-stapmotor, waarbij de uitgangsas met een toonhoogte van 0,4 mm van de schroef, door de schroef en de schroefstaaf de draai van de schroef in een stuwkracht ondersteunt.
De motor heeft een basisstappenhoek van 18 graden, de motor loopt elke week 20 stappen, zodat de resolutie van de verplaatsing 0,02 mm kan bereiken, om het doel van nauwkeurige besturing te bereiken.
De actuatoraspecten met behulp van de onderverdeling van de aandrijflijn.
Vanwege zijn kleine grootte, hoge precisie, gemakkelijk te bedienen en andere uitstekende kenmerken, wordt deze micro-stapmotor veel gebruikt in de camera, optische instrumenten, lenzen,medische apparaten van hoge precisie, automatische deursloten en andere velden.
Het motorinvoergedeelte van de FPC, maar kan volgens de vraag van de klant worden veranderd in een verbindingslijnnaald, PCB en andere vormen.
De bevestigingsbeugel kan op verzoek van de klant worden gewijzigd.

Dit is een type stappenmotor met een beugel, een loodschroef en een relatieve bewegingsschuiver.

Omdat de uitgangsas van de motor een schroef is, stuwt de schroef tijdens de rotatie van de schroef de schuif naar voren en achteruit.acties zoals vooruitgaan en terugtrekken kunnen gemakkelijk worden verstrektBovendien kan de stapsmotor nauwkeurig de rotatiesnelheid, het aantal rotaties, enz. regelen, wat ook de bewegingssnelheid van de schuiver bepaalt,en de bewegingspositie is nauwkeurig en controleerbaarEn de positie nauwkeurigheid kan worden gecontroleerd tot binnen 0,05 mm.

Vanwege de bovenstaande kenmerken worden dergelijke motoren veel gebruikt in schoonheidsapparatuur, medische apparatuur, automatische automaten, snelle inspectie en andere gebieden.

Hoofdtoepassing

1)verkoopmachine

2) Optische instrumenten

3) Precision medical devices (precisie medische hulpmiddelen)

4)schoonheidsapparatuur

Andere toepassingen voor nauwkeurige controle

10 mm M2 loodschroefschuiver stappenmotorSpecificaties:

Tekening van een 10 mm plastic schuifmotor met 26,4 mm slag:

VSM1069 is een speciale kostbare micro-stapmotor (of zeg lineaire stapmotor) met een beugel en bewegende glij ((wanneer de motor draait, zal de glij vooruit of achteruit bewegen ),de bewegende snelheid kan worden gecontroleerd door de kostbare micro stepper motor rijden puls frequentie, de bewegende afstand kan worden gecontroleerd door de kostbare micro stepper rijden puls nummer. voor deze typische motor, wanneer de motor rijden 2-2 fase, 1 puls maken de slide bewegen 0,02 mm.de basis slide is een zwart plastic (POM) eenheid als de foto show, ook de glijbaan kan worden aangepast in elke vorm.

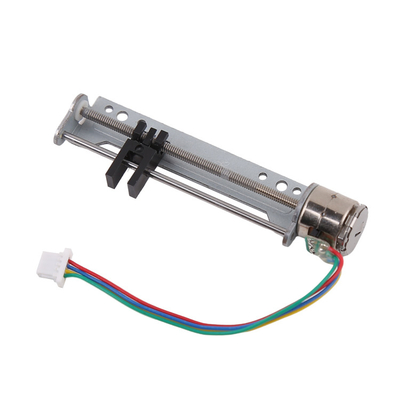

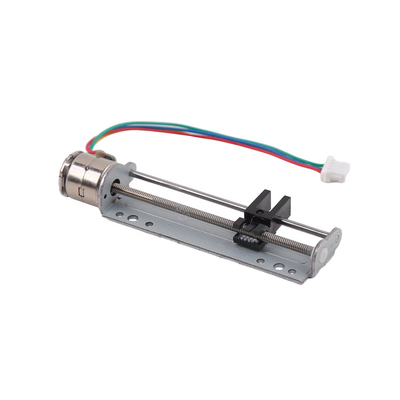

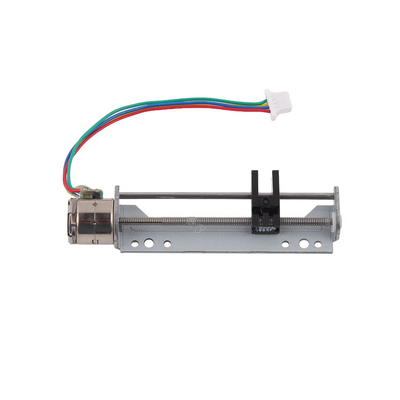

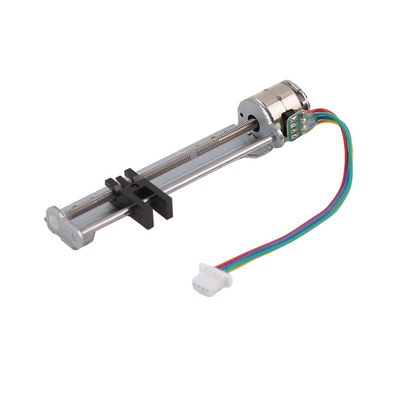

Productweergave voor een 10 mm plastic schuifmotor:

10 mm Micro slider Lineaire stappenmotor Schroefmotor met beugelstappenmotor

Klanten kunnen de inhoud aanpassen:

1Wat de buitendiameter van het product betreft, kunnen verschillende afmetingen zoals 6 8 10 15 20 25 mm worden geselecteerd op basis van de gebruiksomgeving van de klant, de ruimtelijke sterkte, enz.

2. De uitlaatpositie van de motor kan vrij worden geselecteerd binnen een 360 graden bereik, zodat de installatie vereisten in de beste staat te voldoen.PCB'sFPC-naakte pin.

2Volgens de eisen van de klant kan de effectieve slag van de motor binnen een bepaald bereik worden aangepast, voornamelijk rekening houdend met de diameter en lengte van de schroef.

Meestal kan de maximale lengte van de M2 schroef 50mm zijn, de M3 schroef kan 100mm zijn, en de M4 schroef kan 100mm zijn.Het gebruik van een loodschroef met een te grote diameter voor een kleine motor verbruikt veel energie, dus bij de keuze van een motor moet een uitgebreide overweging worden genomen.

4Het materiaal van de schuifbalk is over het algemeen gemaakt van plastic, dat gemakkelijk te vormen en economisch is.

Wanneer de klant een speciale gebruiksomgeving en -eisen heeft, kan de schuifbalk ook van metalen onderdelen worden gemaakt.

Natuurlijk zal de kosten relatief hoog zijn, wat wordt bepaald op basis van de eisen van de klant voor de vorm en grootte van de schuif.

Verpakkingsschema:
