VSM1069A Easy Driver Stepper Motor 10mm Met 1.25mm Pitch Connector RoHS
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM1069A |
Min. bestelaantal | 1Unit |
Prijs | $3~$7/Unit |
Verpakking Details | The product is packed with pearl cotton, and the outside is in a carton. |
Levertijd | 10~30 days after receiving sample payment |
Betalingscondities | MoneyGram, Western Union,Credit Card,T/T, L/C |
Levering vermogen | 100000\ Units/year |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotor type | Linear stepper motor + slider | Motor size | 10mm diameter |
---|---|---|---|
Step angle | 18 degrees | Lead screw | M2 |
Phase number | 2 phases | Connector pitch | 4*1.25mm |
VSM1069A kleine grootte 10 mm diameter lood schroef schuifregelaar stappenmotor met 1,25 mm pitch connector
Beschrijving:
VSM1069A is een lineaire stappenmotor met M2*P0.4 loodschroef en POM-schuiver.
Staphoek is 18 graden, het duurt 20 stappen om precies één draai te maken.
De stuwkracht van deze motor bedraagt ongeveer 120~150 gram (1,2~1,5 N stuwkracht), met een geschikte frequentie (300~800 PPS).
Zorg ervoor dat de belasting van de schuifbalk kleiner is dan de stuwkracht van de motor, anders verliest de motor de snelheid.
De connector van de motor is Molex 51021-0400 (4*1.25mm pitch connector), deze connector wordt zeer vaak gebruikt.
Bevestig de grootte, snelheid en stuwkracht van de motor voordat u bestelt.
Parameters:
Model nr. | VSM1069A |
Motortype | PM-stapmotor + schuifregelaar |
Motordiameter | 10 mm |
Staphoek | 18 graden. |
Fase nr. | 2 fasen |
Type aansluiting | Molex 51021-0400 (1,25 mm afstand) |
Nominale spanning | 3.3~5V gelijkstroom |
Resistentie | 15Ω/fase |
Een beroerte | Ongeveer 26 mm. |
Ontwerptekening:

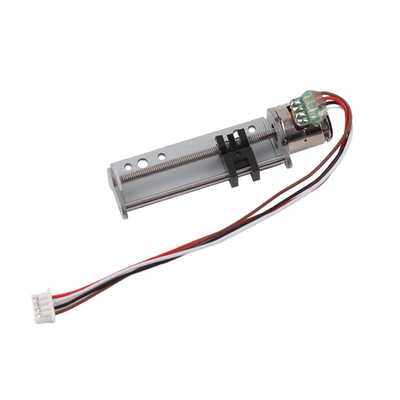

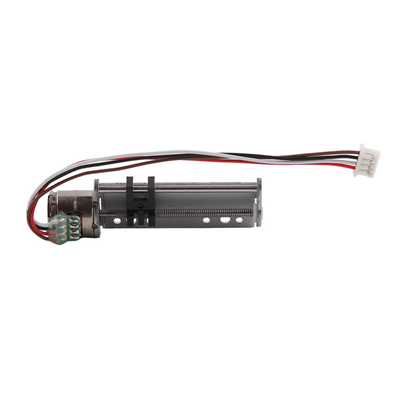

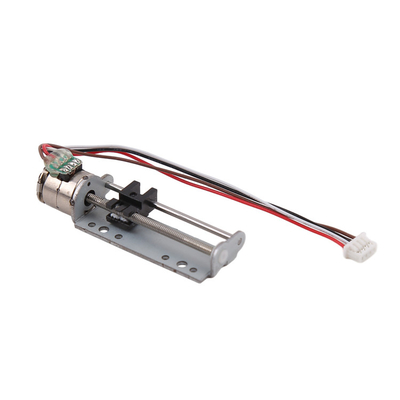

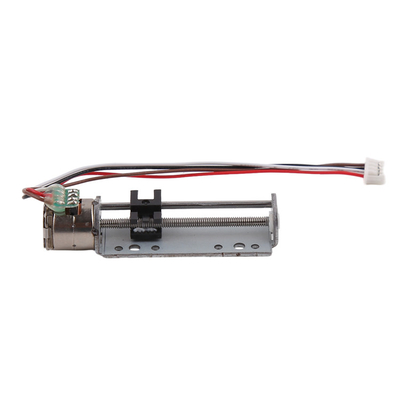

Afbeelding van het product
Over de lineaire stappenmotor met schuiver:
Onze schuifmotor is een complete set met motor + loodschroef + beugel + schuif.
De stappenhoek van de motor bedraagt in het algemeen 18°/stap, wat betekent dat er 20 stappen voor elke beurt.
Wanneer de motor een draai maakt, beweegt de schuiver één leiding.
Voor eenmalige startloodschroeven: pitch = lead.
Dus de staplengte is (staplengte betekent lineaire beweging schuiver reizen, wanneer de stapmotor nemen precies één stap):
Loodschroeflood/stappen van elke rotatie
Bijvoorbeeld als de loodschroef M2*0.4P is (0,4mm pitch regelmatige M2 loodschroef), is de stappenhoek van de motor 18°, de stappenlengte van deze motor is 0.4mm/20=0.02mm/stap.
Ook is de lengte van de loodskroef aanpasbaar, en we moeten ook het ontwerp van de beugel aanpassen, als je de lengte van de loodskroef aanpast.
Toepassing van stappenmotoren:
Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.
Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.
Voordeel van stappenmotoren:
Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.
De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.
1Precieze besturing haalbaar, programmeerbaar
2Zonder elektromagnetische interferentie en elektrische vonken.
3Kleine maat.
4Een redelijke prijs.
5Geruisloos.
6. Lange levensduur
