VSM0652 6mm glijderstappenmotor 5VDC 18 graden stappenhoek M1.7*P0.3 loodschroef

Micro VSM0652 6 mm diameter 18 graden staphoek M1.7*P0.3 lineaire stapmotor

Deze VSM0652 stappenmotor is een lineaire motor met schuifbalk, ontworpen voor micro-elektronica.

De loodschroef is M1.7*P0.3, de toonhoogte is 0,3 mm, en de stuwkracht van de schuiver is ongeveer 30 ~ 35 gram.

Vanwege de beperking van de kleine afmeting (6 mm) kan deze motor geen zeer hoge stuwkracht leveren.

Deze motor is alleen geschikt voor kleine belastingen zoals cameraobjectieven.

De PCB + kabellengte + connector is aanpasbaar.

Klanten kunnen op basis van hun behoeften een ander type aansluiting kiezen.

Zo zijn 1mm/1.25mm/1.5mm/2mm/2.5mm pitch connectoren allemaal beschikbaar.

Parameters:

Ontwerptekening:

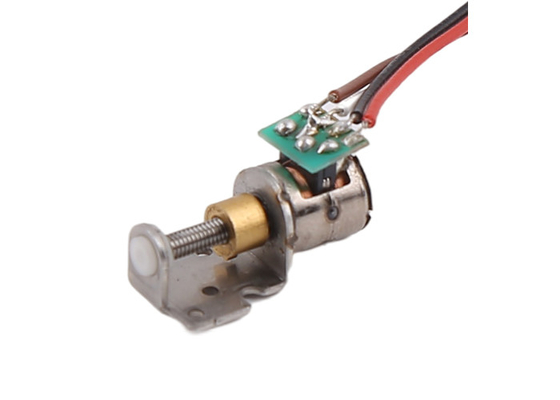

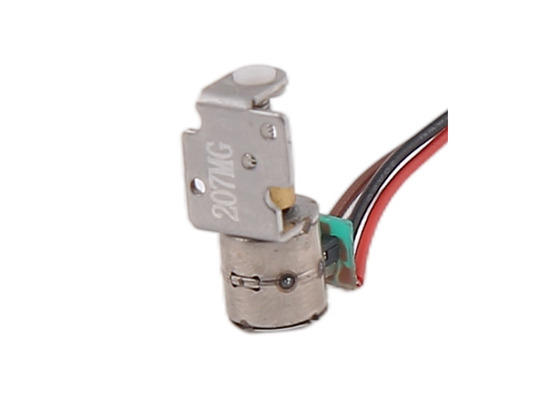

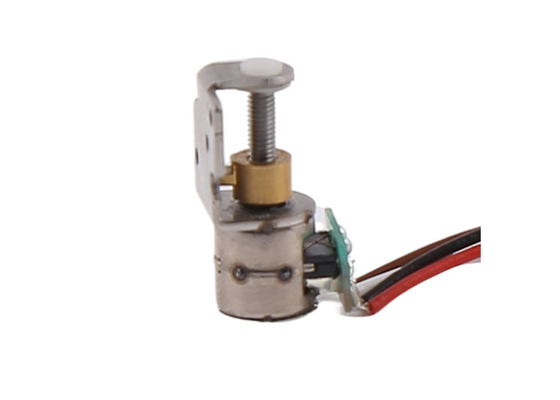

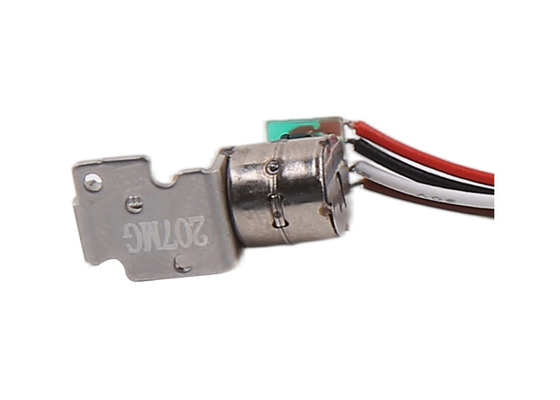

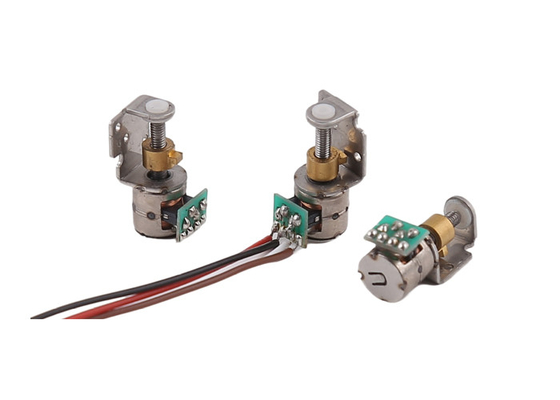

Afbeelding van het product

Over de lineaire stappenmotor met schuiver:

Onze schuifmotor is een complete set met motor + loodschroef + beugel + schuif.

De stappenhoek van de motor bedraagt in het algemeen 18°/stap, wat betekent dat er 20 stappen voor elke beurt.

Wanneer de motor een draai maakt, beweegt de schuiver één leiding.

Voor eenmalige startloodschroeven: pitch = lead.

Dus de staplengte is (staplengte betekent lineaire beweging schuiver reizen, wanneer de stapmotor nemen precies één stap):

Loodschroeflood/stappen van elke rotatie

Bijvoorbeeld als de loodschroef M2*0.4P is (0,4mm pitch regelmatige M2 loodschroef), is de stappenhoek van de motor 18°, de stappenlengte van deze motor is 0.4mm/20=0.02mm/stap.

Ook is de lengte van de loodskroef aanpasbaar, en we moeten ook het ontwerp van de beugel aanpassen, als je de lengte van de loodskroef aanpast.

Toepassing van stappenmotoren:

Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.

Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.

Voordeel van stappenmotoren:

Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.

De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.

1Precieze besturing haalbaar, programmeerbaar

2Zonder elektromagnetische interferentie en elektrische vonken.

3Kleine maat.

4Een redelijke prijs.

5Geruisloos.

6. Lange levensduur

Verpakkings- en verzendinformatie:

De monsters worden in een papieren doos met schuimspons verpakt.

Voor de massaproductie worden de producten verpakt in papieren kartonnen.

Voor zeevaart (massaproductie) worden kartonnen op pallets verpakt.

Verzendtijd:

Door express ((DHL/UPS/Fedex/TNT): 5~12 dagen

Per 4PX express: 10 tot 20 dagen

Zeevervoer: 40 tot 60 dagen (afhankelijk van het land)
