Lineaire stapmotor door de as 10 mm diameter 9 mm slag met loodschroef

Mini 10mm diameter 9mm slag door de as loopt stapmotor met lood schroef

Deze SM10 lineaire motor is een 10 mm diameter lineaire stappenmotor.

De hoofdschroef is een M2.3-schroef met 0,3 mm schroefstand (M2.3*P0.3).

De loodschroef is speciaal ontworpen voor dit product.

De reisafstand is ongeveer 9 mm en u kunt de lengte niet wijzigen, vanwege het speciale ontwerp op de loodschroef.

De schroeflengte kan niet worden ingesteld.

De stuwkracht van deze motor bedraagt meer dan 200 gram en is geschikt voor lineaire beweging op kleine producten, om een lading van 200 gram te dragen.

Parameters:

Ontwerptekening:

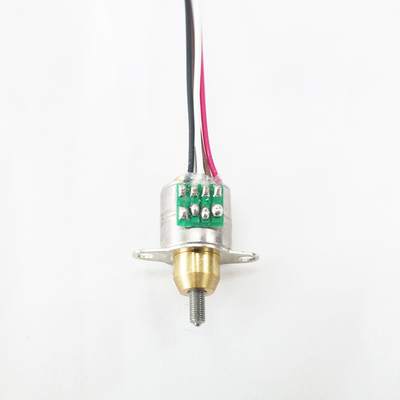

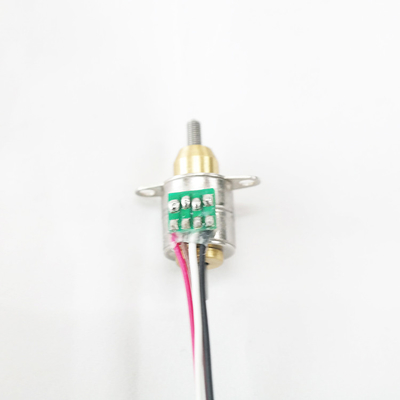

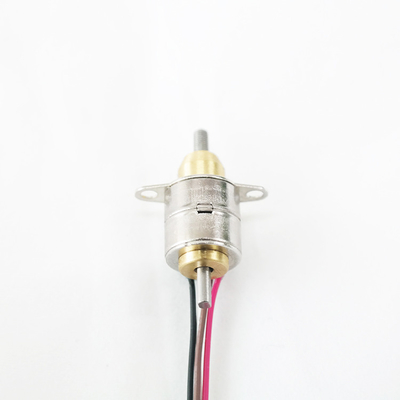

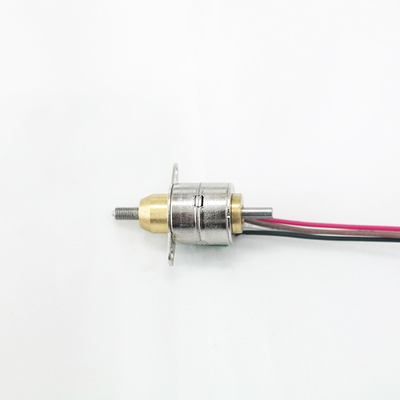

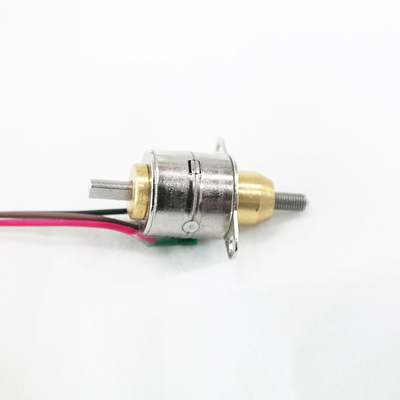

Afbeelding van het product

Over de lineaire stappenmotor:

Er is een ander ontwerp:

Captive shaft ((vaste as): de loodschroef mag niet draaien, het kan alleen op en neer gaan, lineaire motorbeweging doen.

Doorlopende schroef (doorlopende schroef): de loodskroef kan tijdens het draaien omhoog en omlaag bewegen.

Externe aandrijving ((met moer): De hoofdschroef is vast, kan niet omhoog en omlaag bewegen, het kan alleen draaien, en er is een moer op de hoofdschroef om omhoog en omlaag te bewegen.

Over de loodschroef en de staplengte:

We hebben twee soorten stappenhoek: 15° en 7,5°. Motoren met een stappenhoek van 15° nemen 24 stappen voor een bocht, en motoren met een stappenhoek van 7,5° nemen 48 stappen voor een bocht.

We hebben drie soorten lood schroef lood, met single start / double start en 4 starts.

De toonhoogte is hetzelfde: 0,6096 mm.

Lood schroef lead=starts*pitch

Bijvoorbeeld, voor 2 starts lood schroef, lood is 2 * 0,6096 = 1,2192mm

De staplengte van de motor is de afstand die de schroef/noot aflegt wanneer de motor één stap zet.

De lengte van de stappen van de motor = de lengte van de schroef voor elke beurt

Bijvoorbeeld, voor twee starts van een loodschroef is de stappenhoek 7,5°.

Steeglengte=lood/24=1,2192/24=0,0508 mm/stap

Over de stuwkracht:

De stuwkracht hangt af van de frequentie van de bestuurder en de schroefleiding, de staphoek en de motoromvang.

Hoe groter de motor, hoe groter de stuwkracht.

Hoe lager de frequentie, hoe langzamer de motor draait en hoe groter de stuwkracht.

De onderste schroef leidt, de stuwkracht is groter.

7.5 graden stappenhoek zal een hogere stuwkracht hebben in vergelijking met 15 graden.

Toepassing van stappenmotoren:

Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.

Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.

Voordeel van stappenmotoren:

Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.

De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.

1Precieze besturing haalbaar, programmeerbaar

2Zonder elektromagnetische interferentie en elektrische vonken.

3Kleine maat.

4Een redelijke prijs.

5Geruisloos.

6. Lange levensduur
