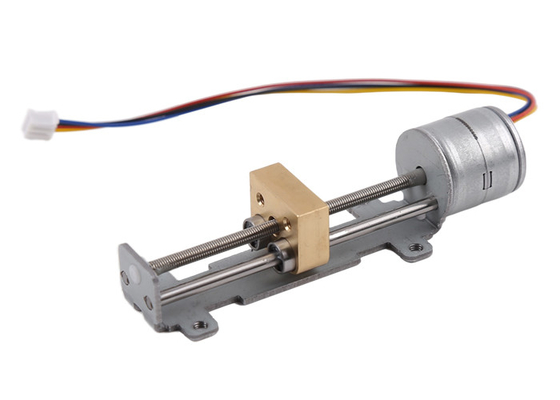

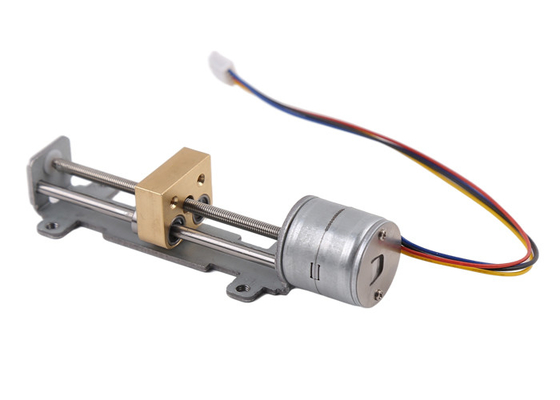

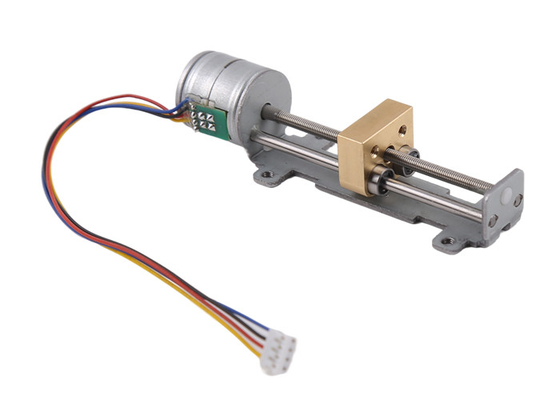

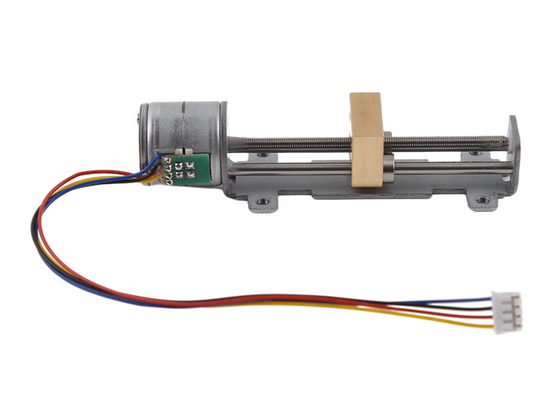

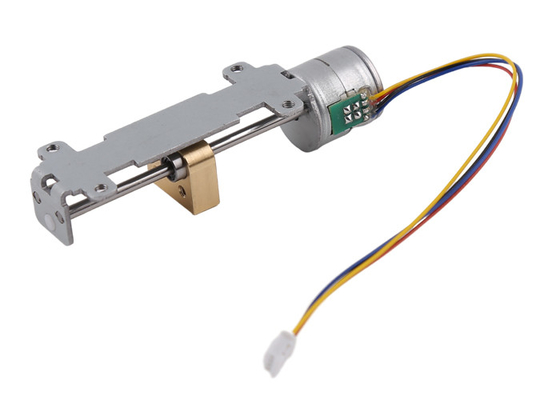

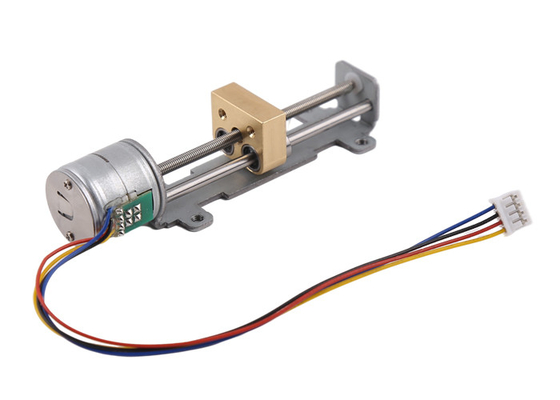

Miniatuur lineaire stappenmotor 20 mm 1 kg stuwkracht M3 loodschroef voor D-printer, industriële precieze besturing, enz.
| Plaats van herkomst | China |
|---|---|
| Merknaam | VIC-TECH |
| Certificering | RoHS |
| Modelnummer | SM20-55L-T |
| Min. bestelaantal | 1 eenheid |
| Prijs | $7~$18/Unit |
| Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
| Levertijd | 10~30 dagen na ontvangst van de betaling van de steekproef |
| Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
| Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Motortype | Lineaire PM Stepper Motor met Schuif | Motordiameter | 20 mm |
|---|---|---|---|
| Staphoek | 18°/step | Lineaire stuwkracht | > 1 kg (10N) |
| Reisafstand | Ongeveer 55 mm. | Schuiftype | Glijbaan van koper + dubbele lineaire lagers |
| Markeren | Miniatuur lineaire stappenmotor,1 kg stuwkracht lineaire stappenmotor,M3 loodschroef lineaire stappenmotor |
||
Productomschrijving
SM20-55L-T 20mm 1kg stuwkracht M3 lood schroef messing schuifregelaar lineaire stappenmotor
Dit is een 20 mm diameter permanente magneet stapmotor bevestigd met een beugel + lood schroef + schuif.
Er zijn dubbele lineaire lagers, die de glijbaan stevig kunnen ondersteunen en ervoor zorgen dat de glijbaan vloeiend kan bewegen wanneer de belasting omhoog gaat.
De loodschroef is een gewone M3-schroef, de toonhoogte is 0,5 mm en de motorstaphoek is 18°/stap, dus het duurt 20 stappen om één draai te maken.
De stappenlengte (resolutie) van de motor is 0,025/stap, zorg ervoor dat de resolutie van de motor aan uw precisievereisten voldoet.
Parameters:
| Model nr. | SM20-55L-T |
| Motortype | Bipolaire PM-motor |
| Motordiameter | 20 mm |
| Staphoek | 18° |
| Schroef met lood | M3 * P0.5 |
| Staplengte | 0.025 mm/stap |
| Lineaire stuwkracht | 1 kg (10N) |
| Reisafstand | Ongeveer 55 mm. |
| Coilweerstand | 20Ω/fase |
Ontwerptekening:
Afbeelding van het product
Over de lineaire stappenmotor met schuiver:
Onze schuifmotor is een complete set met motor + loodschroef + beugel + schuif.
De stappenhoek van de motor bedraagt in het algemeen 18°/stap, wat betekent dat er 20 stappen voor elke beurt.
Wanneer de motor een draai maakt, beweegt de schuiver één leiding.
Voor eenmalige startloodschroeven: pitch = lead.
Dus de staplengte is (staplengte betekent lineaire beweging schuiver reizen, wanneer de stapmotor nemen precies één stap):
Loodschroeflood/stappen van elke rotatie
Bijvoorbeeld als de loodschroef M2*0.4P is (0,4mm pitch regelmatige M2 loodschroef), is de stappenhoek van de motor 18°, de stappenlengte van deze motor is 0.4mm/20=0.02mm/stap.
Ook is de lengte van de loodskroef aanpasbaar, en we moeten ook het ontwerp van de beugel aanpassen, als je de lengte van de loodskroef aanpast.
Toepassing van stappenmotoren:
Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.
Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.
Voordeel van stappenmotoren:
Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.
De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.
1Precieze besturing haalbaar, programmeerbaar
2Zonder elektromagnetische interferentie en elektrische vonken.
3Kleine maat.
4Een redelijke prijs.
5Geruisloos.
6. Lange levensduur
Verpakkings- en verzendinformatie:
De monsters worden in een papieren doos met schuimspons verpakt.
Voor de massaproductie worden de producten verpakt in papieren kartonnen.
Voor zeevaart (massaproductie) worden kartonnen op pallets verpakt.
Verzendtijd:
Door express ((DHL/UPS/Fedex/TNT): 5~12 dagen
Per 4PX express: 10 tot 20 dagen
Zeevervoer: 40 tot 60 dagen (afhankelijk van het land)
