18 graden Staphoek Loodpitch M3 P 0,5 mm 20 mm POM Slider Stepper Motor 12VDC Lood Schroefmotor 2 Fase

20 mm glijder-stapmotor 12VDC met schroef 2fasen-stapmotor met POM-glijder

20 mm M3 loodschroefschuiver met stapmotor:

SM20-66L is een precisie-micro-stapmotor, de schroeflengte is 66 mm, de micro-schuiver-stapmotor POM-schuiver met beugel 12V DC lineaire stapmotor,de uitgangsas heeft een loodschroef met een toonhoogte van 0.5 mm, door de loodschroef en de schroef De door de staaf ondersteunde loodschroef draait in stuwkracht.
De basisstaphoek van de motor is 18 graden en de motor loopt 20 stappen per week, zodat de verplaatsingsresolutie 0,02 mm kan bereiken, waardoor het doel van nauwkeurige besturing wordt bereikt.

Het ingangsdeel van de motor is een verbindingsdraad, maar het kan worden veranderd in een verbindingsdraadnaald, PCB en andere vormen volgens de behoeften van de klant.
Montagebeugels kunnen worden aangepast aan de installatievereisten van de klant.
Aangezien de uitgangsas van de motor een loodschroef is, stuurt de loodschroef tijdens de rotatie van de loodschroef de schuif naar voren en terug.Dit biedt gemakkelijk acties zoals voorwaarts en achterwaartsBovendien kan de stapsmotor de snelheid, het aantal omwentelingen enz. nauwkeurig regelen, wat ook de bewegingssnelheid van de schuif bepaalt,en de bewegingspositie nauwkeurig kan worden geregeldDe positioneringsnauwkeurigheid kan binnen 0,05 mm worden gecontroleerd.

Hoofdtoepassing

1)verkoopmachine

2) Optische instrumenten

3) Precision medical devices (precisie medische hulpmiddelen)

4)schoonheidsapparatuur

Andere toepassingen voor nauwkeurige controle

20 mm M3 loodschroefschuiver stappenmotorSpecificaties:

Tekening van een 20 mm plastic schuifmotor met 66 mm slag:

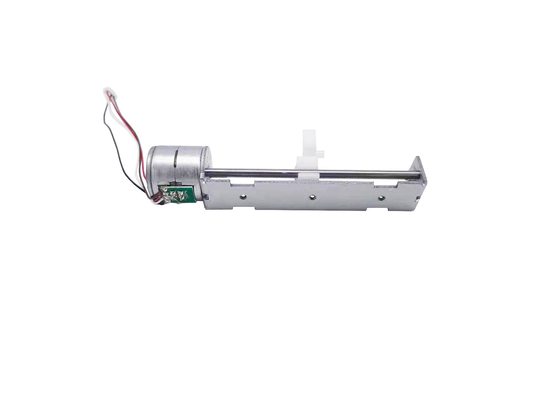

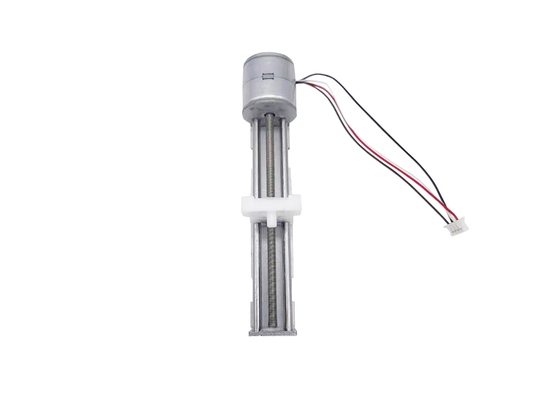

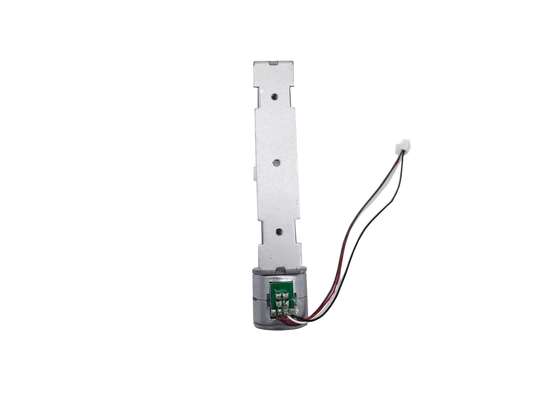

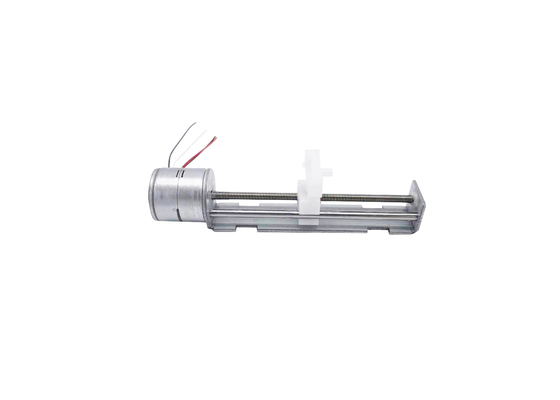

Productweergave voor een 20 mm plastic schuifmotor:

Klanten kunnen de inhoud aanpassen:

1Wat de buitendiameter van het product betreft, kunnen verschillende maten zoals 6 8 10 15 20 25 mm worden geselecteerd op basis van de gebruiksomgeving van de klant, de ruimtelijke sterkte, enz.

2. De uitlaatpositie van de motor kan vrij worden geselecteerd binnen een 360 graden bereik, zodat de installatie vereisten in de beste staat te voldoen.PCB'sFPC-naakte pin.

2Volgens de eisen van de klant kan de effectieve slag van de motor binnen een bepaald bereik worden aangepast, voornamelijk rekening houdend met de diameter en lengte van de schroef.

Meestal kan de maximale lengte van de M2 schroef 50mm zijn, de M3 schroef kan 100mm zijn, en de M4 schroef kan 100mm zijn.Het gebruik van een loodschroef met een te grote diameter voor een kleine motor verbruikt veel energie, dus bij de keuze van een motor moet een uitgebreide overweging worden genomen.

4Het materiaal van de schuifbalk is over het algemeen gemaakt van plastic, dat gemakkelijk te vormen en economisch is.

Wanneer de klant een speciale gebruiksomgeving en -eisen heeft, kan de schuifbalk ook van metalen onderdelen worden gemaakt.

Natuurlijk zal de kosten relatief hoog zijn, wat wordt bepaald op basis van de eisen van de klant voor de vorm en grootte van de schuif.
