China 10mm Micro- Lineaire het Stappen Motor 3.3vDC de Hoek Bipolaire fase 2-2 van de 18 Graadstap

10 mm mini schuifschroef Lineaire stapsmotor 3.3vDC Micro slide Stepper Motor voor cameraobjectief:

10 mm doorsnede micro schuifschroeflengte 40 mm micro schuifschroef stappenmotor koperen schuifschroef met beugel lineaire stappenmotor

VSM10198 is een precisie micro-stapmotor, de uitgangsas met een schroefstand van 0,4 mm, door de schroef en de schroefstaaf die de draai van de schroef in een stuwkracht ondersteunt.
De motor heeft een basisstappenhoek van 18 graden, de motor loopt elke week 20 stappen, zodat de resolutie van de verplaatsing 0,02 mm kan bereiken, om het doel van nauwkeurige besturing te bereiken.
De actuatoraspecten met behulp van de onderverdeling van de aandrijflijn moeten elkaar ontmoeten.
Vanwege zijn kleine grootte, hoge precisie, gemakkelijk te bedienen en andere uitstekende kenmerken, wordt deze micro-stapmotor veel gebruikt in de camera, optische instrumenten, lenzen,medische apparaten van hoge precisie, automatische deursloten en andere velden.
Het motorinvoerdeel van de FPC, maar kan volgens de vraag van de klant worden veranderd in een verbindingslijnnaald, PCB en andere vormen.
De bevestigingsbeugel kan op verzoek van de klant worden gewijzigd.

Dit is een type stappenmotor met een beugel, een loodschroef en een relatieve bewegingsschuiver.

Omdat de uitgangsas van de motor een schroef is, stuwt de schroef tijdens de rotatie van de schroef de schuif naar voren en achteruit.acties zoals vooruitgaan en terugtrekken kunnen gemakkelijk worden verstrektBovendien kan de stapsmotor nauwkeurig de rotatiesnelheid, het aantal rotaties, enz. regelen, wat ook de bewegingssnelheid van de schuiver bepaalt,en de bewegingspositie is nauwkeurig en controleerbaarEn de positie nauwkeurigheid kan worden gecontroleerd tot binnen 0,05 mm.

Vanwege bovenstaande kenmerken worden dergelijke motoren veel gebruikt in schoonheidsapparatuur, medische apparatuur, automatische automaten, snelle inspectie en andere gebieden.

Hoofdtoepassing

1)verkoopmachine

2) Optische instrumenten

3) Precision medical devices (precisie medische hulpmiddelen)

4)schoonheidsapparatuur

Andere toepassingen voor nauwkeurige controle

10 mm M2 loodschroefschuiver stappenmotorSpecificaties:

Tekening van een 10 mm plastic schuifmotor met 40 mm slag:

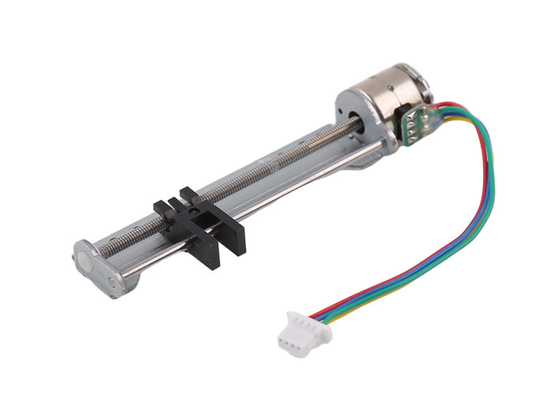

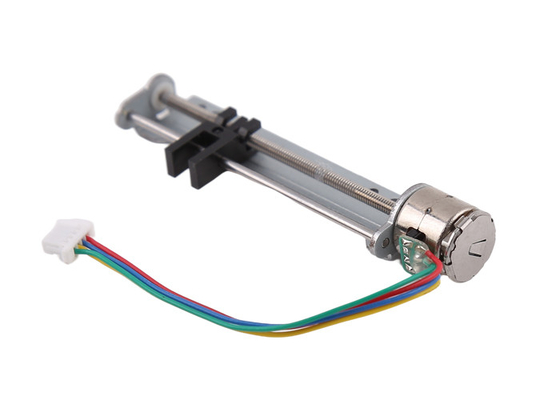

Productweergave voor een 10 mm plastic schuifmotor:

Klanten kunnen de inhoud aanpassen:

1Wat de buitendiameter van het product betreft, kunnen verschillende maten zoals 6 8 10 15 20 25 mm worden geselecteerd op basis van de gebruiksomgeving van de klant, de ruimtelijke sterkte, enz.

2. De uitlaatpositie van de motor kan vrij worden geselecteerd binnen een 360 graden bereik, zodat de installatie vereisten in de beste staat te voldoen.PCB'sFPC-naakte pin.

2Volgens de eisen van de klant kan de effectieve slag van de motor binnen een bepaald bereik worden aangepast, voornamelijk rekening houdend met de diameter en lengte van de schroef.

Meestal kan de maximale lengte van de M2 schroef 50mm zijn, de M3 schroef kan 100mm zijn, en de M4 schroef kan 100mm zijn.Het gebruik van een loodschroef met een te grote diameter voor een kleine motor verbruikt veel energie, dus bij de keuze van een motor moet een uitgebreide overweging worden genomen.

4Het materiaal van de schuifbalk is over het algemeen gemaakt van plastic, dat gemakkelijk te vormen en economisch is.

Wanneer de klant een speciale gebruiksomgeving en -eisen heeft, kan de schuifbalk ook van metalen onderdelen worden gemaakt.

Natuurlijk zal de kosten relatief hoog zijn, wat wordt bepaald op basis van de eisen van de klant voor de vorm en grootte van de schuif.
