Kleine Stepper van de Grootteschuif Motor 15mm de Trapezoïdale Schroef van 8V met de Hexagonale schroef van het Noottr3*1p*2n Lood
| Plaats van herkomst | China |
|---|---|
| Merknaam | VIC-TECH |
| Certificering | RoHS |
| Modelnummer | SM1567A |
| Min. bestelaantal | 1 eenheid |
| Prijs | $3.5~$11/Unit |
| Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
| Levertijd | 10~30 dagen na ontvangst van de betaling van de steekproef |
| Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
| Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Motortype | Lineaire stepper motor + loodschroef en noot | Motorgrootte | 15 mm-diameter |
|---|---|---|---|
| Staphoek | 18° | loodschroef | Tr3*1P*2N |
| fase nr. | 2 fasen (4 draden) | Reisafstand | Ongeveer 84mm |
Productomschrijving
15 mm trapeziumvormige schroef 18 graden PM lineaire stappenmotor met zeshoekige moer
Beschrijving:
Dit is een 15 mm doorsnede stapmotor bevestigd met een loodschroef en moer.
De kopschroef is een trapeziumvormige schroef, waarvan het onderdeel nr. is: Tr3*1P*2N
Tr3 betekent dat het een trapeziumvormige schroef is en de buitendiachter van de schroef 3 mm is
1P betekent dat de toonhoogte 1 mm is.
2N betekent dat de hoofdschroef 2 starts heeft
Dus de leiding van deze schroef is 2N * 1P = 2 mm
De moer op de loodschroef is een zeshoekige moer.
Parameters:
| Model nr. | SM1567A |
| Motordiameter | 15 mm |
| Nominale spanning | 5 tot en met 8 V |
| Coilweerstand | 15Ω/fase |
| Aantal fasen | Fase 2 (bipolair) |
| Staphoek | 18°/stap |
| Type loodschroef | Tr3*1P*2N |
| Reisafstand | Ongeveer 84 mm |
| Nootsoort | met een breedte van niet meer dan 15 mm |
Ontwerptekening:

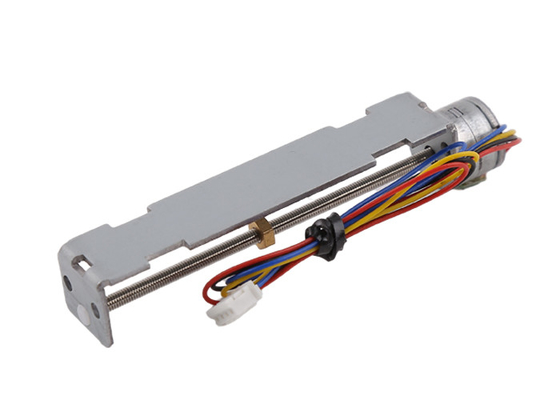

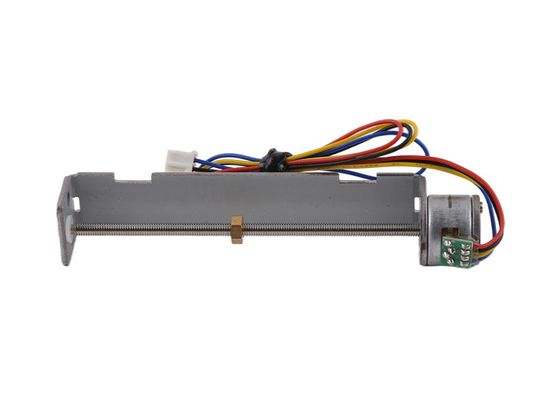

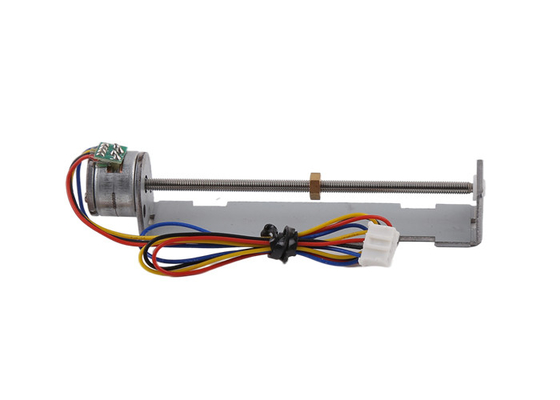

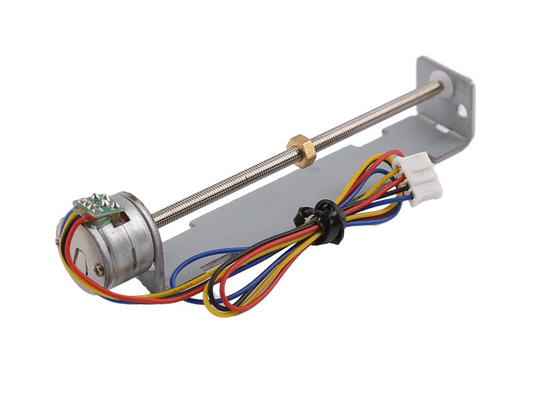

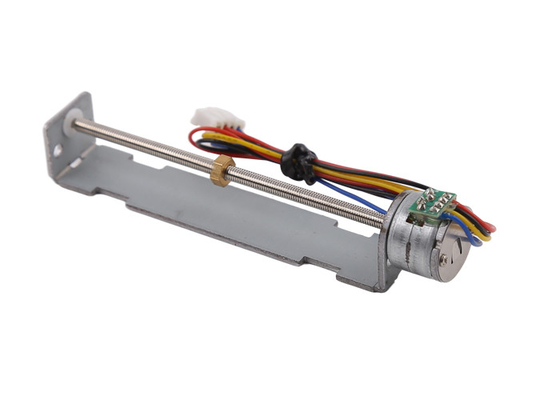

Afbeelding van het product
Over de lineaire stappenmotor met schuiver:
Onze schuifmotor is een complete set met motor + loodschroef + beugel + schuif.
De stappenhoek van de motor bedraagt in het algemeen 18°/stap, wat betekent dat er 20 stappen voor elke beurt.
Wanneer de motor een draai maakt, beweegt de schuiver één leiding.
Voor eenmalige startloodschroeven: pitch = lead.
Dus de staplengte is (staplengte betekent lineaire beweging schuiver reizen, wanneer de stapmotor nemen precies één stap):
Loodschroeflood/stappen van elke rotatie
Bijvoorbeeld als de loodschroef M2*0.4P is (0,4mm pitch regelmatige M2 loodschroef), is de stappenhoek van de motor 18°, de stappenlengte van deze motor is 0.4mm/20=0.02mm/stap.
Ook is de lengte van de loodskroef aanpasbaar, en we moeten ook het ontwerp van de beugel aanpassen, als je de lengte van de loodskroef aanpast.
Toepassing van stappenmotoren:
Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.
Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.
Voordeel van stappenmotoren:
Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.
De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.
1Precieze besturing haalbaar, programmeerbaar
2Zonder elektromagnetische interferentie en elektrische vonken.
3Kleine maat.
4Een redelijke prijs.
5Geruisloos.
6. Lange levensduur
Verpakkings- en verzendinformatie:
De monsters worden in een papieren doos met schuimspons verpakt.
Voor de massaproductie worden de producten verpakt in papieren kartonnen.
Voor zeevaart (massaproductie) worden kartonnen op pallets verpakt.
Verzendtijd:
Door express ((DHL/UPS/Fedex/TNT): 5~12 dagen
Per 4PX express: 10 tot 20 dagen
Zeevervoer: 40 tot 60 dagen (afhankelijk van het land)
