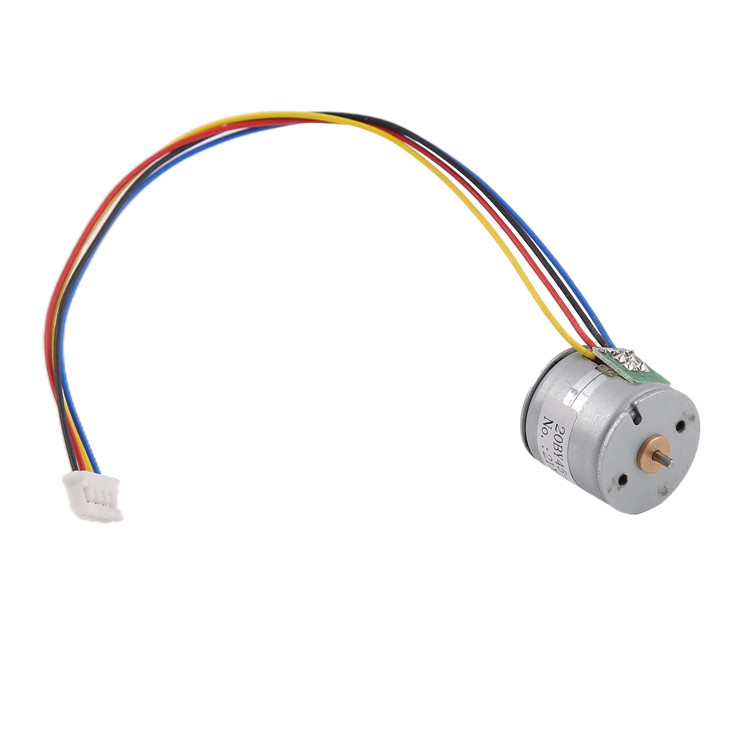

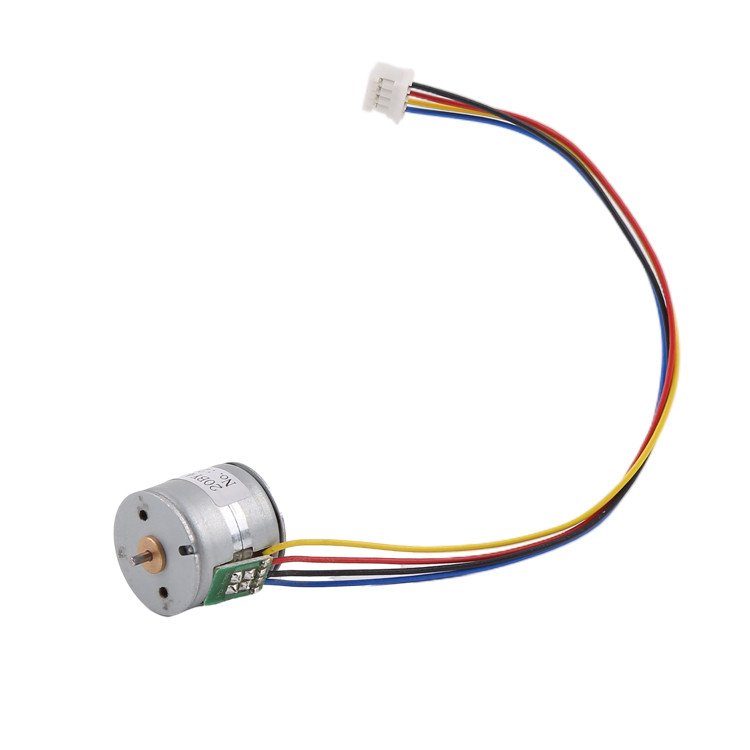

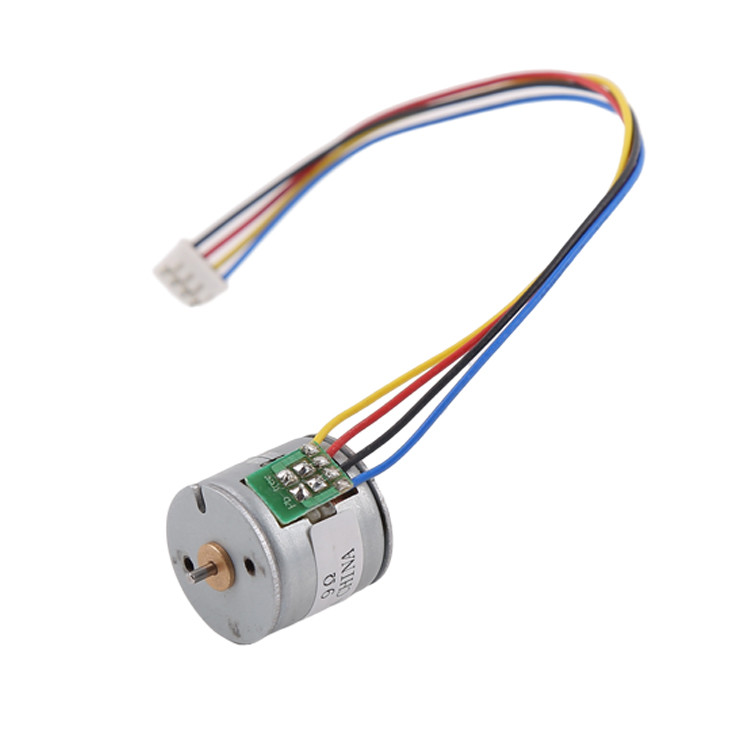

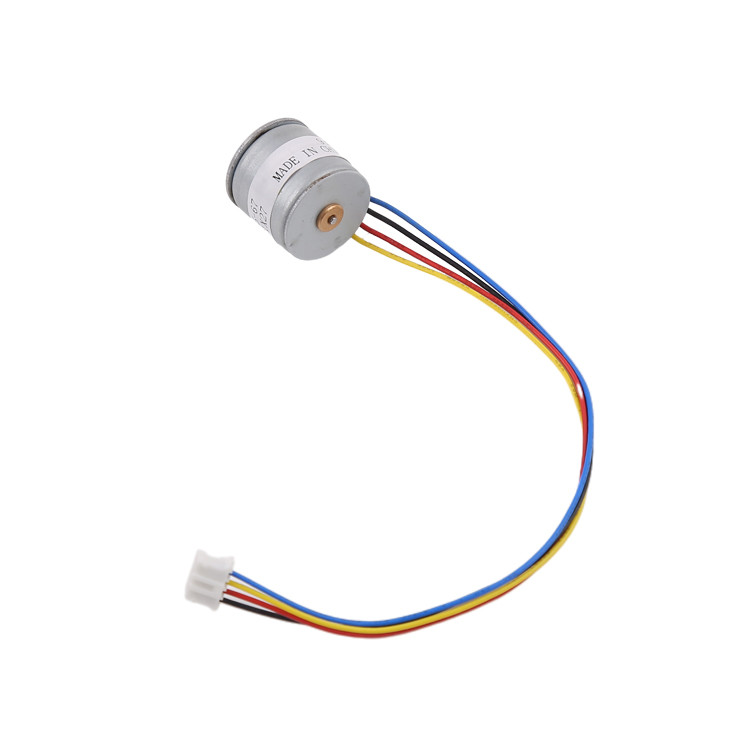

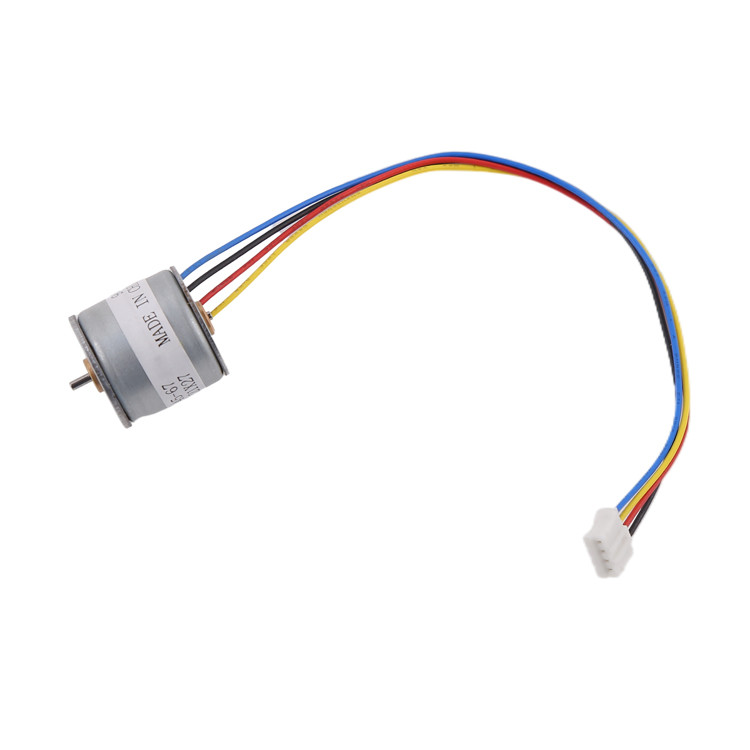

20 mm Micro-stapmotor kan worden gemonteerd met versnellingsbak 18°/stap 2 fasen

  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer 20BY45
Min. bestelaantal 1 eenheid
Prijs $1~$3/unit
Verpakking Details Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd 10~30 dagen na ontvangst van de betaling van de steekproef
Betalingscondities MoneyGram, Western Union, Creditcard, T/T, L/C
Levering vermogen 100000\ eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Model nr. 20BY45 Motortype Bipolaire micro-stapmotor
Staphoek 18°/step Motorgrootte 20 mm
Nr van fasen 2 fasen Minimale bestelhoeveelheid 1 eenheid
Laat een bericht achter
Productomschrijving

Beschrijving

Deze permanente magneet stappenmotor is 20 mm in diameter, heeft een koppel van 60 gf.cm en kan een maximale snelheid van 3000 rpm bereiken.
Deze motor kan ook worden toegevoegd aan de versnellingsbak, de motor stap hoek is 18 graden, dat wil zeggen, 20 stappen per omwenteling.de resolutie van de rotatiehoek van het motorvertragingseffect kan 0 bereiken.05~6 graden, toepasbaar op vele behoeften, precieze controle van de rotatiepositie.
De spoelweerstand van de motor is 9Ω/fase en is ontworpen voor een lage aandrijvingsspanning (ongeveer 5 V gelijkstroom).We kunnen de spoelweerstand aanpassen..
Daarnaast zijn er twee M2-schroeven op de motorhoes, die worden gebruikt om te bevestigen met de versnellingsbak.
De connector is 2,0 mm breed (PHR-4), en we kunnen het veranderen naar een ander type als de klant dat wil.
Daarom kan dit product worden gebruikt waar een nauwkeurige positiebeheersing vereist is.

sdfds 1

Parameters

Motortype Bipolaire micro-stapmotor
Fase nr. Fase 2
Staphoek 18°/stap
Wikkelweerstand ((25°C) 10Ω of 31Ω/fase
Spanning 6V gelijkstroom
Rijmodus 2-2.
Maximale startfrequentie 900 Hz ((min)
Maximale responsfrequentie 1200 Hz ((min)
Tekenmoment 25 g.cm ((600 PPS)

Ontwerptekening

asd 2

Schema van het koppel VS de frequentie

das 3

Toepassing van hybride stappenmotor

asdas 4

Kenmerken en voordelen

1. Hoog nauwkeurige positionering
Aangezien stappers zich in nauwkeurige herhaalbare stappen bewegen, zijn ze uitstekend in toepassingen waarvoor nauwkeurige
plaatsing, naar aantal stappen die de motor zet
2. Hoge precisie snelheidsregeling
Precieze stijgingen van de beweging zorgen ook voor een uitstekende controle van de rotatiesnelheid voor het proces
De rotatiesnelheid wordt bepaald door de frequentie van de pulsen.
3Pauze en wachtfunctie
Met controle van de aandrijving heeft de motor een vergrendelingsfunctie (er is stroom door de motorwikkelingen, maar
de motor niet draait) en er nog steeds een vastkoppel is.
4. Lang leven en lage elektromagnetische interferentie
De stapmotor heeft geen borstels en hoeft niet te worden gecommuteerd door borstels zoals een geborstelde
Er is geen wrijving van de borstels, wat de levensduur verlengt, geen elektrische vonken heeft en elektromagnetische interferentie vermindert.

Toepassing van de microstp-motor

Drukker
Textielmachines
Industriële controle
Airconditioning

asdas 5

Werkingsbeginsel van de stappenmotor

De aandrijving van de stappenmotor wordt gecontroleerd door software.
Deze impulsen geven de stapmotor energie in een bepaalde volgorde.
de motorrotor in een bepaalde richting (in de wijzers van de klok of tegen de wijzers van de klok) laat draaien, zodat
Elke keer dat de motor een puls van de bestuurder ontvangt, draait hij met een stapshoek (met volstaps aandrijving),en de rotatiehoek van de motor wordt bepaald door het aantal aangedreven pulsen en de stappenhoek.

Levertyd

Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.

Verpakking

Monsters worden verpakt in schuim spons met een papieren doos, verzonden per express
Massaproductie, motoren zijn verpakt in golfkartonnen met een transparante film buiten. (verzending per vliegtuig)
Indien het product over zee wordt verzonden, zal het product op pallets worden verpakt.

sdsaa 6

Betalingswijze en betalingsvoorwaarden

Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)
