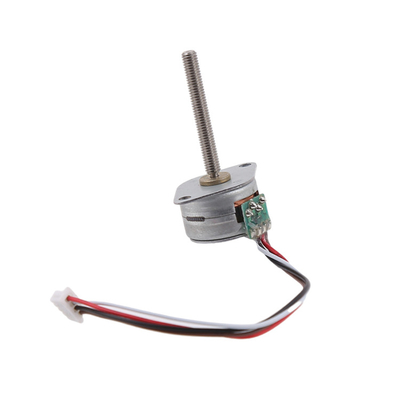

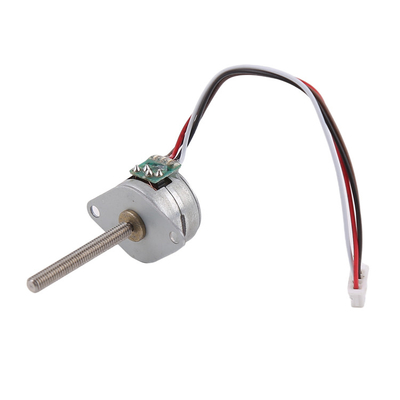

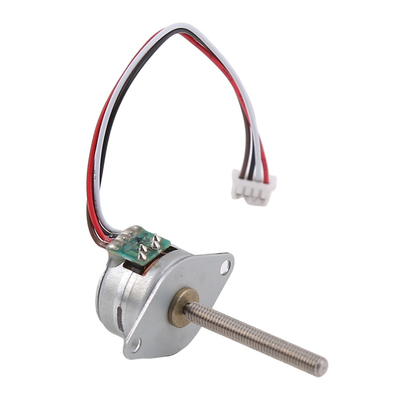

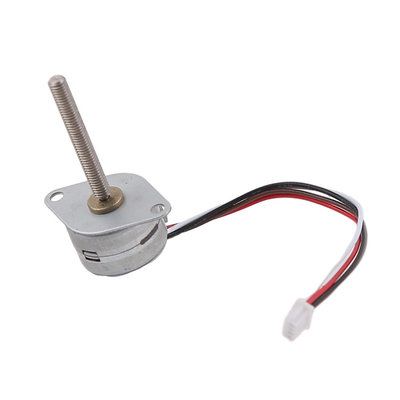

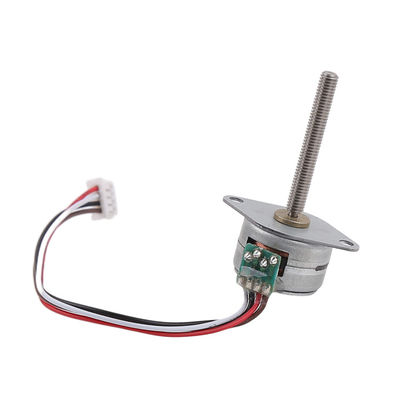

15by micro steppr motor 2-fase 4-draad 18 graden permanente magneet stapmotor met spiraal as

  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM1519
Min. bestelaantal 1 eenheid
Prijs $5~7/unit
Verpakking Details Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd 10~30 dagen na ontvangst van de betaling van de steekproef
Betalingscondities MoneyGram, Western Union, Creditcard, T/T, L/C
Levering vermogen 100000\ eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Model nr. VSM1519 Fase 2, 2
Stroom / fase 0.2A Nominale spanning 5.0V
Spiraalweerstand 40Ω±10% Stiefengel. 18
Motorgewicht 6G Certificering RoHS
Laat een bericht achter
Productomschrijving

Beschrijving

De VSM1519 is een precisie-micro-stapmotor.die rechtstreeks als actuator kan worden gebruikt om de door de klant vereiste acties te bereiken.
De basishoek van de stappenmotor is 18 graden, en de motor loopt 20 stappen per week.
Het pictogram van de motor input deel is licht, maar het kan worden veranderd in FPC kabel, PCB en andere vormen volgens de eisen van de klant
Tegelijkertijd kunnen we het bijbehorende aandrijfsysteem aanvullen om aan de behoeften van de klant te voldoen!
Ons team heeft meer dan 10 jaar ervaring in het ontwerpen, ontwikkelen en produceren van micromotoren, zodat we producten kunnen ontwikkelen en ontwerpen volgens de speciale behoeften van klanten!
Klantvraag is de richting van onze inspanningen, voel je vrij om contact op te nemen

Parameters

NAAM VAN HET PRODUCT 15 mm MICRO-STEPPER MOTOR
Modellen VSM1519
Maximale startfrequentie 500 PPS min. (AT 3,0 V gelijkstroom)
Max. SLEWING frequentie 560 PPS min. (AT 3,0 V gelijkstroom)
TORK intrekken 5 gf-cm min. (AT 200PPS, 3.0V DC)
Pull-out-koppel 6 gf-cm min. (AT 200 PPS, 3.0 V DC)
Klasse van isolatie Klasse E voor spoelen
Isolatievermogen 100V wisselstroom voor één seconde
Isolatieweerstand 50MΩ (DC 500V)
Werktemperatuurbereik -15 ~ +55 °C
OEM & ODM-service BESLUITENDE

Ontwerptekening

we 2

Voorbeeld van hetzelfde type

adss 3

Over miniatuur stapper motor koppel diagram

sd 4

ToepassingAbout Micro stepper motor

Onze micro-stapmotoren hebben over het algemeen een 18 graden stappenhoek.
Dat betekent dat het 20 stappen kost om een draai te maken.
De stappenhoek van de motor is gerelateerd aan het ontwerp van de interne stator.

We hebben micro-stapmotoren met verschillende diameters, en het koppel van de motor is gerelateerd aan de grootte.
Hier is de relatie tussen de diameter van de motor en het koppel ((met geschikte loopfrequentie, bij nominale spanning):
6 mm motor: ongeveer 1 g*cm
8 mm motor: ongeveer 3 g*cm
10 mm motor: ongeveer 5 g*cm
15 mm motor: ongeveer 15 g*cm
20 mm motor: ongeveer 40 g*cm

Toepassing

De snelheid van de motor wordt bepaald door de rijfrequentie en heeft niets te maken met de belasting (tenzij het stappen verliest).

Dankzij de hoge precisie van de snelheidsregeling van de stappenmotoren, met een bestuurder gecontroleerde stappen kunt u zeer nauwkeurige positionering en snelheidsregeling te bereiken.Stapmotoren zijn de motor van keuze voor veel precisiebeheersingstoepassingen.

dfs 5

Aanpassingsdienst

Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.

Levertyd en verpakkingsinformatie

Levertyd voor monsters:
Standaardmotoren op voorraad: binnen 3 dagen
Standaardmotoren niet op voorraad: binnen 15 dagen
Op maat gemaakte producten: ongeveer 25~30 dagen (afhankelijk van de complexiteit van de aanpassing)

Levertyd voor het bouwen van een nieuwe mal: in het algemeen ongeveer 45 dagen

Levertyd voor massaproductie: op basis van de orderhoeveelheid

Verpakking:
Monsters worden verpakt in schuim spons met een papieren doos, verzonden per express
Massaproductie, motoren zijn verpakt in golfkartonnen met een transparante film buiten. (verzending per vliegtuig)
Indien het product over zee wordt verzonden, zal het product op pallets worden verpakt.

dfs 6

Verzendmethode

Voor monsters en luchtvervoer gebruiken we Fedex/TNT/UPS/DHL.(5~12 dagen voor expressdienst)
Voor de scheepvaart gebruiken we onze agent en ze voeren vanuit de haven van Shanghai.(45 tot 70 dagen voor zeevervoer)

Veelgestelde vragen

1Bent u een fabrikant?
Ja, we zijn een fabriek, en we produceren hoofdzakelijk stappenmotoren.

2Waar is uw fabriek?
Onze fabriek ligt in Changzhou, Jiangsu. Ja, u bent van harte welkom om ons te bezoeken.

3Kun je gratis monsters leveren?
Nee, we bieden geen gratis monsters, klanten behandelen gratis monsters niet eerlijk.

4Wie betaalt de verzendkosten?
Klanten betalen de verzendkosten.
Als u denkt dat u een goedkopere/comfortabelere verzendmethode hebt, kunnen we uw verzendrekening gebruiken.

5Wat is uw MOQ?
We hebben geen MOQ, en je kunt maar één stuk monster bestellen.
Maar we raden u aan om een beetje meer te bestellen, voor het geval de motor beschadigd raakt tijdens uw testen, en u kunt een back-up hebben.

6We zijn bezig met een nieuw project, kunt u ons een contract voor geheimhouding geven?
We hebben meer dan 20 jaar ervaring in de stapmotorindustrie.
We hebben veel projecten ontwikkeld, we kunnen volledige sets aanpassen van ontwerp tot productie.
Wij zijn ervan overtuigd dat wij u enkele adviezen/voorstellen kunnen geven voor uw stappenmotorproject.
Als u zich zorgen maakt over vertrouwelijke zaken, ja, we kunnen een geheimhoudingscontract tekenen.

7Verkoopt u chauffeurs?
Ja, we verkopen chauffeurs, maar ze zijn alleen geschikt voor tijdelijke proef, niet geschikt voor massaproductie.
We produceren geen drivers, we produceren alleen stappenmotoren.

Vaak gestelde vragen

1.De motor is vier-fase zes draden, en stapmotor driver zolang de oplossing vier draden, hoe te gebruiken?
Voor een vierfasige zesdraadmotor worden de twee draden in het midden van de kraan aan de kant gelaten en de andere vier draden aan de stuurmachine aangesloten.
2.Het redelijke bereik van de warmteopwekking van de stappenmotor:
De mate waarin de warmte van de motor kan worden opgewekt, is grotendeels afhankelijk van het niveau van de interne isolatie van de motor, die alleen bij hoge temperaturen (boven 130 graden) wordt vernietigd.Dus zolang de interne niet meer dan 130 graden, zal de motor de ring niet beschadigen, en de oppervlaktetemperatuur zal op dat punt onder de 90 graden zijn. Daarom zijn de oppervlaktetemperatuur van de stappenmotor in 70-80 graden normaal.Eenvoudige temperatuurmeting methode bruikbare puntthermometer, kunt u ook ruwweg bepalen: met de hand kan meer dan 1-2 seconden aanraken, niet meer dan 60 graden; met de hand kan alleen aanraken, ongeveer 70-80 graden; een paar druppels water snel verdampt,Het is meer dan 90 graden.
