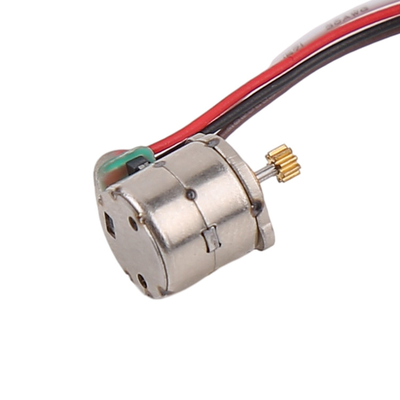

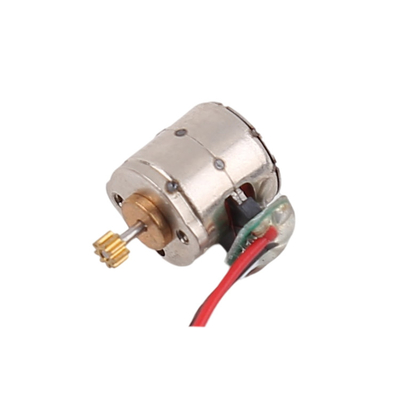

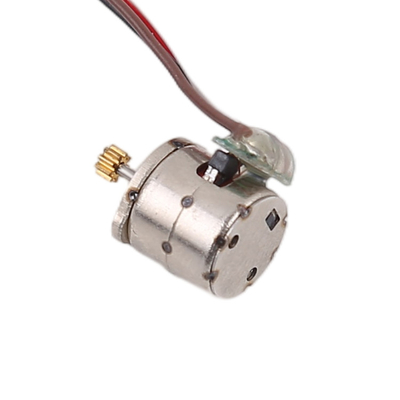

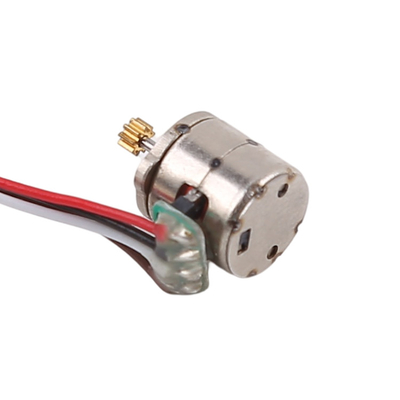

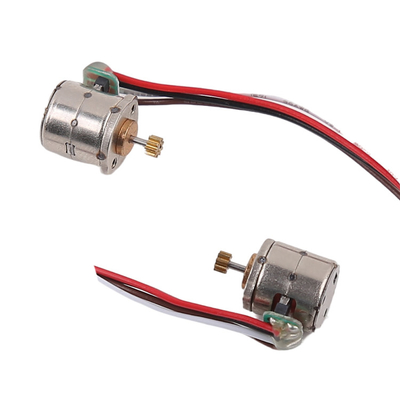

8 mm Mini Micro Stepper Motor 2 fase 18 graden staphoek 3.3V aandrijvingspanning 18°/STEP
| Plaats van herkomst | China |
|---|---|
| Merknaam | VIC-TECH |
| Certificering | RoHS |
| Modelnummer | SM08133 |
| Min. bestelaantal | 1 eenheid |
| Prijs | $2~$6.5/Unit |
| Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
| Levertijd | 10~30 dagen na ontvangst van de betaling van de steekproef |
| Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
| Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Model nr. | SM08133 | Motortype | micromotor met stapmotor |
|---|---|---|---|
| Drijfvoltage | V GELIJKSTROOM | Staphoek | 18°/step |
| Nr van fasen | 2 (Bipolaire) fasen | Spiraalweerstand | 20Ω±10% ohm/fase ((20°C) |
| Minimale bestelhoeveelheid | 1 eenheid |
Productomschrijving
Beschrijving
Een stappenmotor is een motor die elektrische pulssignalen omzet in overeenkomstige hoekvormige
Ze hebben meerdere spoelen die zijn georganiseerd in groepen genaamd
Door elke fase in volgorde te activeren, draait de motor, stap voor stap.
Met een door de bestuurder gecontroleerde stap kan u zeer nauwkeurige positionering en snelheidsregeling bereiken.
Om deze reden zijn stapmotoren de motor van keuze voor veel nauwkeurige bewegingscontrole
toepassingen.
Parameters
| Model nr. | SM08133 |
| Bestuurspanning | 3.3V gelijkstroom |
| Coilweerstand | 40Ω±7%/fase |
| No. van de fase | Fase 2-2 |
| Staphoek | 18°/stap |
| Max.startfrequentie | 1000pps min. ((AT 3.3V DC) |
| Max.schuifrequentie | 1200pps min. ((AT 3.3V DC) |
| Trek in koppel | 0.8g min ((AT 3.3V 900PPS) |
| Trek koppel uit | 1.0g min ((AT 3.3V 900PPS) |
| Rijmodus | Bipolaire aandrijving |
| Isolatie klasse | Klasse e voor spoelen |
| Isolatievermogen | 100v ac voor één seconde |
| Isolatieweerstand | 1 MΩ ((DC 100V) |
| Werktemperatuurbereik | -0~+55°C |
Ontwerptekening
Over miniatuur stapper motor koppel diagram
Voorbeeld van hetzelfde type
Toepassing
De snelheid van de motor wordt bepaald door de rijfrequentie en heeft niets te maken met de belasting (tenzij het stappen verliest).
Dankzij de hoge precisie van de snelheidsregeling van de stappenmotoren, met een bestuurder gecontroleerde stappen kunt u zeer nauwkeurige positionering en snelheidsregeling te bereiken.Stapmotoren zijn de motor van keuze voor veel precisiebeheersingstoepassingen.
Voor lineaire stappenmotoren worden ze veel gebruikt in:
Medisch hulpmiddel
Kamerapparatuur
Valvebesturingssysteem
Testinstrument
3D-printen
Textielmachines
Industriële controle
Airconditioning
CNC-machine
enzovoort.
Aanpassingsdienst
Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.
Levertyd en verpakkingsinformatie
Levertyd voor monsters:
Standaardmotoren op voorraad: binnen 3 dagen
Standaardmotoren niet op voorraad: binnen 15 dagen
Op maat gemaakte producten: ongeveer 25~30 dagen (afhankelijk van de complexiteit van de aanpassing)
Levertyd voor het bouwen van een nieuwe mal: in het algemeen ongeveer 45 dagen
Levertyd voor massaproductie: op basis van de orderhoeveelheid
Verpakking:
Monsters worden verpakt in schuim spons met een papieren doos, verzonden per express
Massaproductie, motoren zijn verpakt in golfkartonnen met een transparante film buiten. (verzending per vliegtuig)
Indien het product over zee wordt verzonden, zal het product op pallets worden verpakt.
Verzendmethode
Voor monsters en luchtvervoer gebruiken we Fedex/TNT/UPS/DHL.(5~12 dagen voor expressdienst)
Voor de scheepvaart gebruiken we onze agent en ze voeren vanuit de haven van Shanghai.(45 tot 70 dagen voor zeevervoer)
Veelgestelde vragen
1Bent u een fabrikant?
Ja, we zijn een fabriek, en we produceren hoofdzakelijk stappenmotoren.
2Waar is uw fabriek?
Onze fabriek ligt in Changzhou, Jiangsu. Ja, u bent van harte welkom om ons te bezoeken.
3Kun je gratis monsters leveren?
Nee, we bieden geen gratis monsters, klanten behandelen gratis monsters niet eerlijk.
4Wie betaalt de verzendkosten?
Klanten betalen de verzendkosten.
Als u denkt dat u een goedkopere/comfortabelere verzendmethode hebt, kunnen we uw verzendrekening gebruiken.
5Wat is uw MOQ?
We hebben geen MOQ, en je kunt maar één stuk monster bestellen.
Maar we raden u aan om een beetje meer te bestellen, voor het geval de motor beschadigd raakt tijdens uw testen, en u kunt een back-up hebben.
6We zijn bezig met een nieuw project, kunt u ons een contract voor geheimhouding geven?
We hebben meer dan 20 jaar ervaring in de stapmotorindustrie.
We hebben veel projecten ontwikkeld, we kunnen volledige sets aanpassen van ontwerp tot productie.
Wij zijn ervan overtuigd dat wij u enkele adviezen/voorstellen kunnen geven voor uw stappenmotorproject.
Als u zich zorgen maakt over vertrouwelijke zaken, ja, we kunnen een geheimhoudingscontract tekenen.
7Verkoopt u chauffeurs?
Ja, we verkopen chauffeurs, maar ze zijn alleen geschikt voor tijdelijke proef, niet geschikt voor massaproductie.
We produceren geen drivers, we produceren alleen stappenmotoren.
