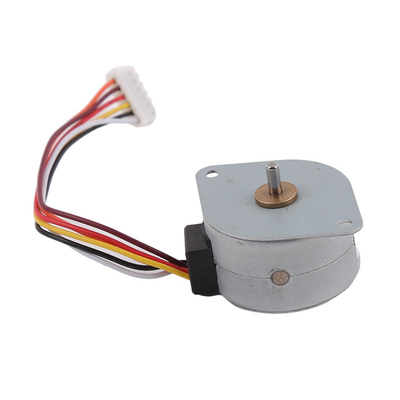

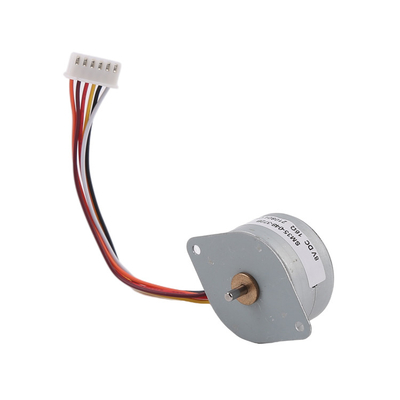

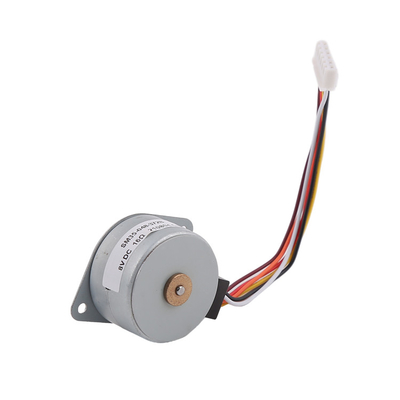

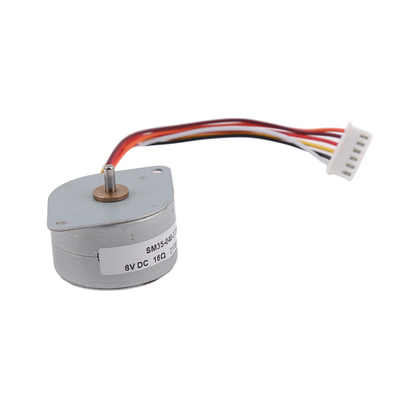

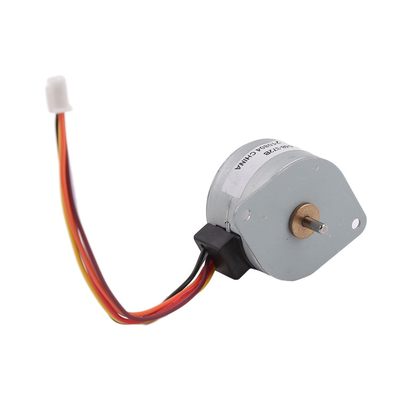

High Torque Micro 35mm stapmotor voor 3D-printer 35mm Motor maat 4 fasen
| Plaats van herkomst | China |
|---|---|
| Merknaam | VIC-TECH |
| Certificering | RoHS |
| Modelnummer | SM35-048 |
| Min. bestelaantal | 1 eenheid |
| Prijs | $2~5/unit |
| Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
| Levertijd | 10~30 dagen na ontvangst van de betaling van de steekproef |
| Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
| Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Model nr. | SM35-048 | Motortype | Micro-stapmotor |
|---|---|---|---|
| Staphoek | 7.5±7% | Motorgrootte | 35 mm |
| Nr van fasen | 4 fasen | Stroom per fase | 0.5A |
| Minimale bestelhoeveelheid | 1 eenheid |
Productomschrijving
Beschrijving
Er zijn twee wikkelmethoden voor stappenmotoren: bipolair en unipolair.
1Bipolaire motoren.
Onze bipolaire motoren hebben over het algemeen slechts twee fasen, fase A en fase B, en elke fase heeft twee uitgaande draden, die afzonderlijk worden gewikkeld.Bipolaire motoren hebben 4 uitgaande draden.
2. Unipolaire motoren
Onze unipolaire motoren hebben over het algemeen vier fasen.
Als de gewone draden met elkaar verbonden zijn, zijn de uitgaande draden 5 draden.
Als de gewone draden niet met elkaar verbonden zijn, zijn de uitgaande draden 6 draden.
Een unipolaire motor heeft 5 of 6 uitgaande lijnen.
Parameters
| Spanning | 8DV DC |
| Fase nr. | Fase 4 |
| Staphoek | 7.5°±7% |
| Wikkelweerstand ((25°C) | 16Ω±10% |
| Huidige fase | 0.5A |
| Verstoppingsmoment | ≤ 110 g.cm. |
| Maximaal inhaalpercentage | 400 PPS |
| Houdend koppel | 450 g.cm. |
| Temperatuur van het wikkelen | ≤ 85K |
| Didelectrische sterkte | 600 VAC 1SEC 1mA |

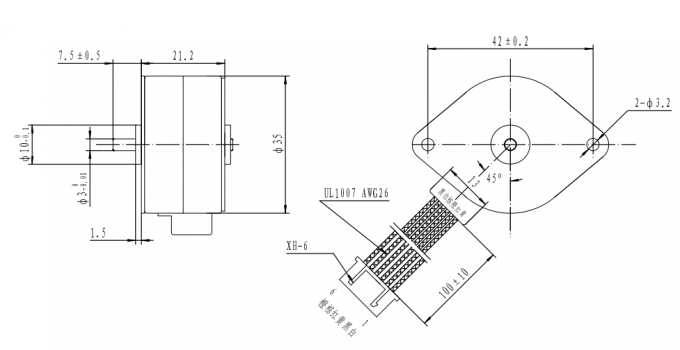

Ontwerp

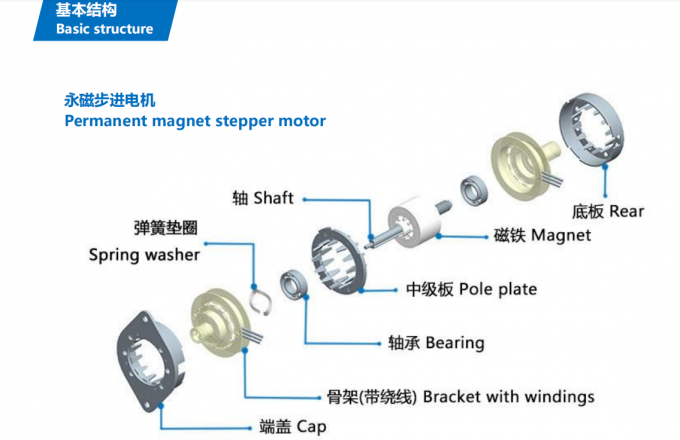

Over de basisstructuur van de PM-stapmotor
Kenmerken en voordelen
1. Hoog nauwkeurige positionering
Aangezien stappers zich in nauwkeurige herhaalbare stappen bewegen, zijn ze uitstekend in toepassingen waarvoor nauwkeurige
plaatsing, naar aantal stappen die de motor zet
2. Hoge precisie snelheidsregeling
Precieze stijgingen van de beweging zorgen ook voor een uitstekende controle van de rotatiesnelheid voor het proces
De rotatiesnelheid wordt bepaald door de frequentie van de pulsen.
3Pauze en wachtfunctie
Met controle van de aandrijving heeft de motor een vergrendelingsfunctie (er is stroom door de motorwikkelingen, maar
de motor niet draait) en er nog steeds een vastkoppel is.
4. Lang leven en lage elektromagnetische interferentie
De stapmotor heeft geen borstels en hoeft niet te worden gecommuteerd door borstels zoals een geborstelde
Er is geen wrijving van de borstels, wat de levensduur verlengt, geen elektrische vonken heeft en elektromagnetische interferentie vermindert.
Toepassing van PM-stapmotor
Drukker
Textielmachines
Industriële controle
Airconditioning
Werkingsbeginsel van de stappenmotor
De aandrijving van de stappenmotor wordt gecontroleerd door software.
Deze impulsen geven de stapmotor energie in een bepaalde volgorde.
de motorrotor in een bepaalde richting (in de wijzers van de klok of tegen de wijzers van de klok) laat draaien, zodat
Elke keer dat de motor een puls van de bestuurder ontvangt, draait hij met een stapshoek (met volstaps aandrijving),en de rotatiehoek van de motor wordt bepaald door het aantal aangedreven pulsen en de stappenhoek.
Levertyd en verpakkingsinformatie
Levertyd voor monsters:
Standaardmotoren op voorraad: binnen 3 dagen
Standaardmotoren niet op voorraad: binnen 15 dagen
Op maat gemaakte producten: ongeveer 25~30 dagen (afhankelijk van de complexiteit van de aanpassing)
Levertyd voor het bouwen van een nieuwe mal: in het algemeen ongeveer 45 dagen
Levertyd voor massaproductie: op basis van de orderhoeveelheid
Verpakking:
Monsters worden verpakt in schuim spons met een papieren doos, verzonden per express
Massaproductie, motoren zijn verpakt in golfkartonnen met een transparante film buiten. (verzending per vliegtuig)
Indien het product over zee wordt verzonden, zal het product op pallets worden verpakt.
Betalingswijze en betalingsvoorwaarden
Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)
