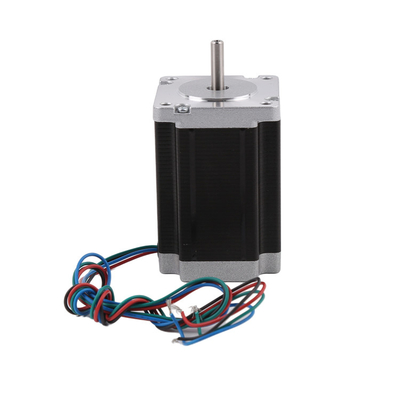

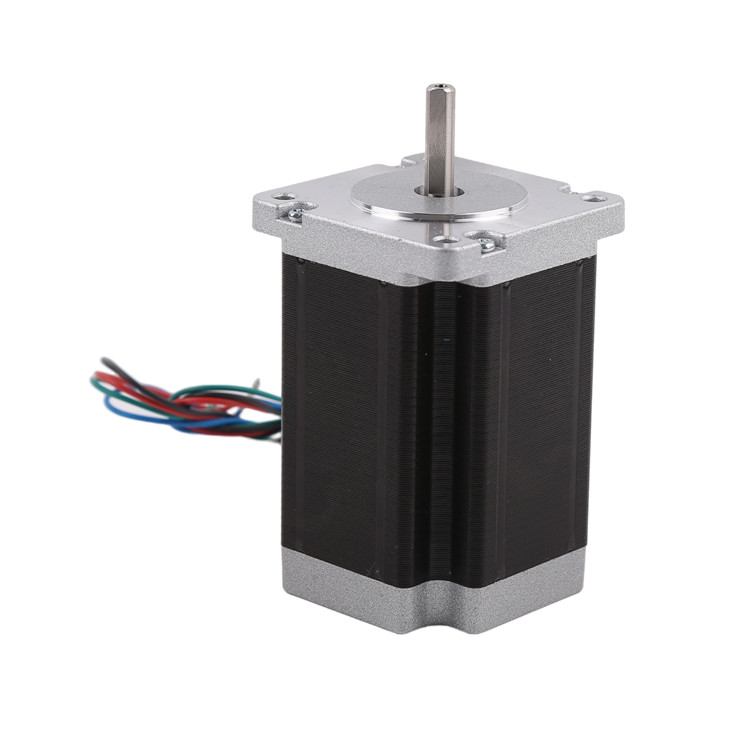

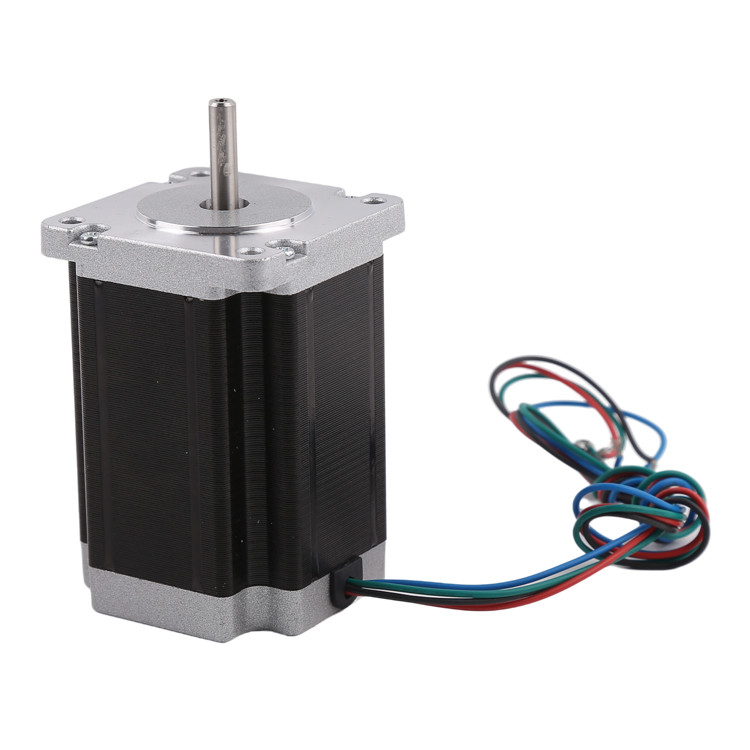

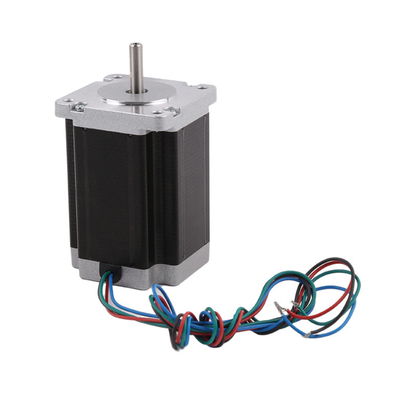

Hoge koppel NEMA 23 hybride stappenmotor 57 mm motordiameter

  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
  • High Torque NEMA 23 Hybrid Stepper Motor 57mm Motor Diameter
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer 57HS
Min. bestelaantal 1 eenheid
Prijs $25 - $45 / Units
Verpakking Details Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd 10~30 dagen na ontvangst van de betaling van de steekproef
Betalingscondities MoneyGram, Western Union, Creditcard, T/T, L/C
Levering vermogen 100000\ eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motortype Hybride stappenmotor Staphoek 00,9° of 1,8°
Motorgrootte 57 mm ((NEMA 23) Nr van fasen 2 (Bipolaire) fasen
Nominale stroom 1~4.2A/fase Motorlengte 41~112 mm
Minimale bestelhoeveelheid 1 eenheid
Hoog licht

NEMA 23 Hybride Stepper Motor

,

Hybride stapsmotor 57 mm

,

NEMA 23 stappenmotor 57 mm
Laat een bericht achter
Productomschrijving

Hoge koppel NEMA 23 Hybride stappenmotor 57 mm motordiameter

Beschrijving

Dit is een NEMA 23 57mm diameter hybride stappenmotor.
De staphoek is 1,8 graden en 0,9 graden voor de klant om te kiezen.
De motorhoogtes zijn 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
Het gewicht en het koppel van de motor zijn gerelateerd aan de hoogte ervan.
De standaard uitgangsas van de motor is de D-as, die ook kan worden vervangen door een trapeziumvormige loodschroefas.
Klanten kiezen de onderstaande parameters op basis van hun behoeften.

dsf1

Parameters

Staphoek

(°)

Motorlengte

(mm)

Houdend koppel

(g*cm)

Stroom

/fase

(A/fase)



Resistentie

(Ω/fase)

Inductievermogen

(mH/fase)

Nr. van

leidingen

Rotatie-inertie

(g*cm2)

Gewicht

(kg)
0.9 41 3.9 1 5.7 0.7 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 3009 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4

Bovenstaande parameters zijn standaardproducten voor referentie, de motor kan worden aangepast op basis van de vereiste van de klant.

Ontwerptekening

werwe 2

Basisstructuur van NEMA-stapmotoren

ereww 3

Toepassing van hybride stappenmotor

Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.

erew 4

AanvraagNota's over hybride stappenmotoren

Klanten dienen het principe te volgen van “eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren”
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.

Aanpassingsdienst

Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.

rew 4

Levertyd

Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.

Betalingswijze en betalingsvoorwaarden

Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)

Veelgestelde vragen

1.Hoe lang is de algemene levertijd voor monsters? Hoe lang is de levertijd voor back-end grote bestellingen?
Voor de bestelling van monsters bedraagt de lead-time ongeveer 15 dagen, voor de bestelling van massa-bestellingen bedraagt de lead-time 25-30 dagen.

2Accepteer je op maat gemaakte diensten?
We accepteren producten op maat. Inclusief de motor parameter, lood draad type, uitgang as etc.

3Is het mogelijk om een encoder toe te voegen aan deze motor?
Voor dit type motor kunnen we een encoder toevoegen aan de motorkap.

Vaak gestelde vragen

1.Oorsaken en oplossingen voor verhoogde belasting van stappenmotoren na langdurig gebruik
Oorzaak: In sommige gevallen kunnen stappenmotoren lange tijd normaal draaien, maar na een bepaalde periode verliezen ze stappen.Het kan het gevolg zijn van slijtage van stapmotorlagers of van externe invloeden..
Een oplossing.
Controleer of de externe omgeving niet is veranderd: is het mechanisme van de motor aandrijving veranderd?
2 Controleer de slijtage van de lagers: gebruik kogellagers in plaats van buizen om de levensduur van de motor te verlengen.
3Kontroleer of de omgevingstemperatuur niet is veranderd. Voor micromotoren is het effect van de slijpheid van het laagvet niet verwaarloosbaar.vet kan bij extreme temperaturen visueel worden, of bij langdurig gebruik waardoor de motorbelasting toeneemt)

2.Stapmotor verwarming veroorzaakt
1De door de bestuurder ingestelde stroom is groter dan de nominale stroom van de motor
De snelheid van de motor is te hoog.
De motor zelf heeft een grote traagheid en een groot positioneringsmoment, waardoor zelfs bij middelmatige snelheid warm wordt gebruikt, maar de levensduur van de motor niet wordt beïnvloed.Het demagnetisatiepunt van de motor bij 130-200 °C, dus de motor in 70-90 ° C is een normaal fenomeen, zolang minder dan 130 ° C is over het algemeen geen probleem, als je echt oververhit,De aandrijflijn wordt ingesteld op ongeveer 70% van de nominale motorstroom of motortoerentelling om een aantal.

3Als de stapmotor aan is, draait de motoras niet.
Er zijn verschillende redenen waarom de motor niet draait.:
A.Blokkerende rotatie bij overbelasting
B.of de motor beschadigd is
C.of de motor is uitgeschakeld
D.of het pulssignaal CP tot nul is
