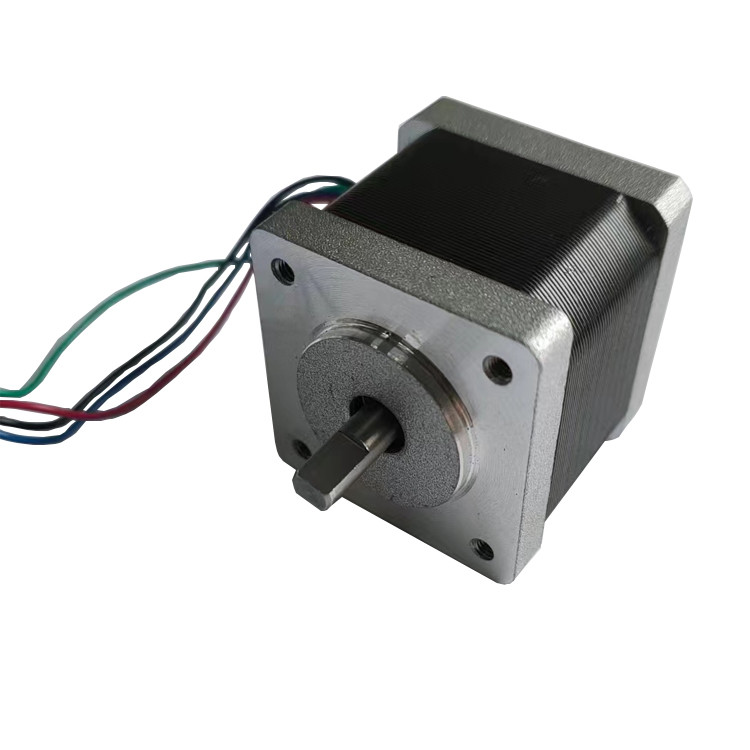

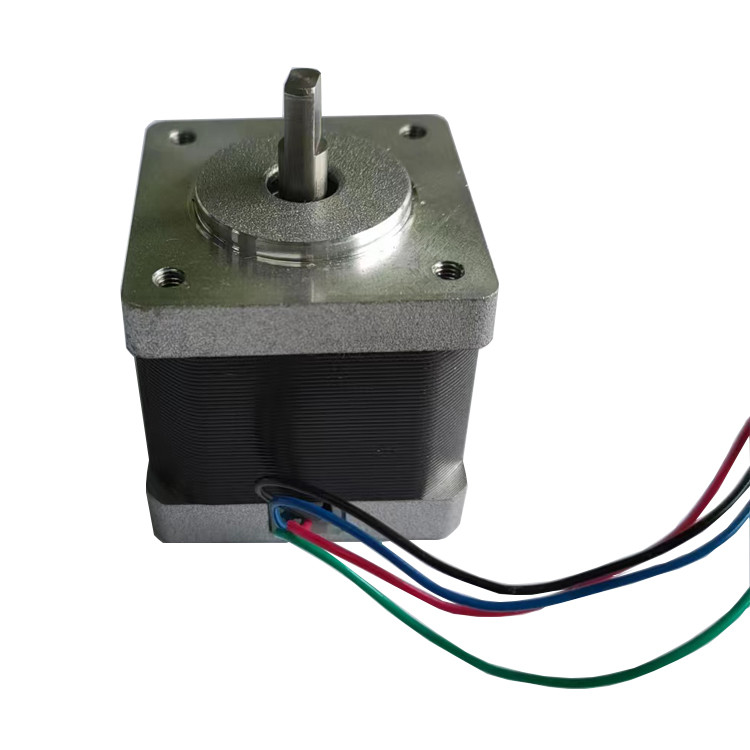

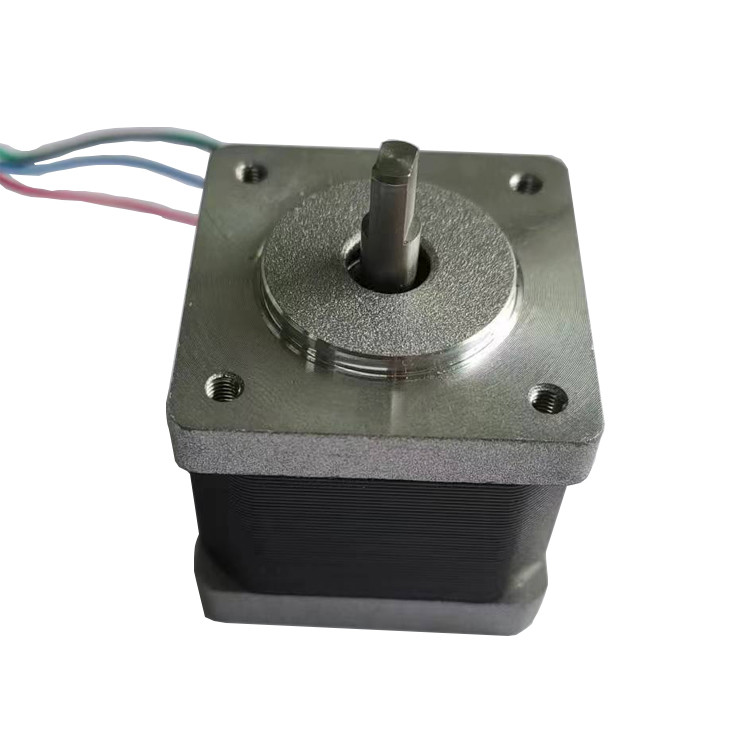

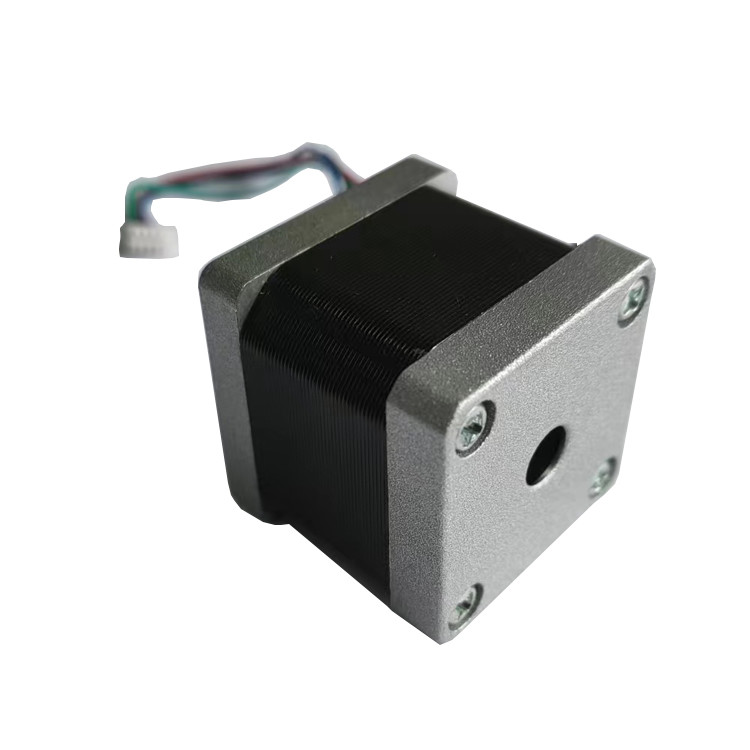

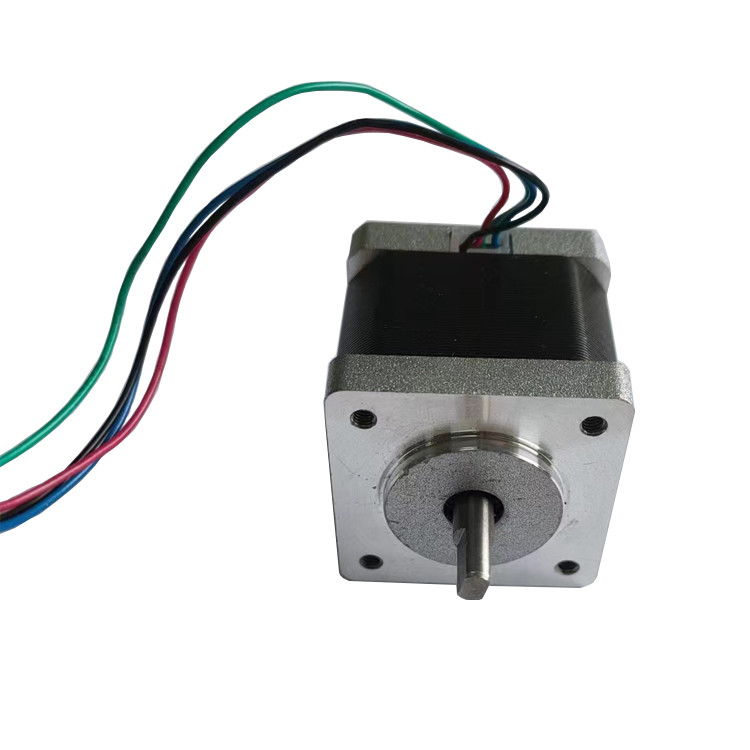

Planetaire versnellingsbak stapmotor 35 mm (NEMA 14) vierkant hybride stapmotor
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | 35HS |
Min. bestelaantal | 1 eenheid |
Prijs | $8-15/Unit |
Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
Levertijd | 10~30 dagen na het ontvangen van steekproefbetaling |
Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotortype | Hybride stappenmotor | Staphoek | 00,9° of 1,8° |
---|---|---|---|
Motorgrootte | 35 mm ((NEMA 14) | Nr van fasen | 2 (Bipolaire) fasen |
Geschatte Stroom | 0.5~1A/fase | Motorlengte | 27 mm tot 42 mm |
Minimale bestelhoeveelheid | 1 eenheid | ||
Hoog licht | 35 mm vierkant hybride stapmotor,NEMA14 Hybride stappenmotor,Vierkante planetaire versnellingsbak stappenmotor |
Beschrijving
Dit is een planetaire versnellingsbak stappenmotor 35 mm (NEMA 14) vierkant hybride stappenmotor.
De lengte van de motor voor dit product is over het algemeen tussen de 27 en 42 mm, speciale lengtes kunnen worden aangepast.
Hybride stappenmotoren zijn over het algemeen vierkant van vorm en stappenmotoren kunnen worden geïdentificeerd aan hun onderscheidende uiterlijke vorm.
Bovendien zijn er twee opties voor de stappengol van de motor: 0,9 graden en 1,8 graden.
Het type output as, onze standaard as is een D-as, dit kan worden aangepast aan de behoeften van de gebruiker.
De lengte van de looddraad en het type aansluiting kunnen ook worden gebruikt met standaard aansluitingen, die ook kunnen worden aangepast.
Een hybride stappenmotor is verkrijgbaar met een stappenhoek van 1,8° (200 stappen/omwenteling) of een stappenhoek van 0,9° (400 stappen/omwenteling).De staphoek wordt bepaald door het aantal tanden op de rotorbladen.
Het kan ook worden uitgerust met een versnellingsbak, die verschillende versnellingsfasen heeft voor verschillende snelheidsverhoudingen en natuurlijk verschillende lengtes, hoe langer de lengte hoe lager het rendement.
Parameters
Staphoek (°) |
Motorlengte (mm) |
Houdend koppel (g*cm) |
Stroom /fase (A/fase) |
Resistentie (Ω/fase) |
Inductievermogen (mH/fase) |
Nr. van leidingen |
Rotatie-inertie (g*cm2) |
Gewicht (kg) |
0.9 | 27 | 1000 | 0.5 | 10 | 14 | 4 | 6 | 0.13 |
1.8 | 28 | 1000 | 0.5 | 20 | 14 | 4 | 11 | 0.13 |
0.9 | 34 | 1200 | 1 | 2 | 3 | 4 | 9 | 0.17 |
1.8 | 34 | 1400 | 1 | 2.7 | 4.3 | 4 | 13 | 0.17 |
0.9 | 40 | 1500 | 1 | 2 | 4 | 4 | 12 | 0.22 |
1.8 | 42 | 2000 | 1 | 3.8 | 3.5 | 4 | 23 | 0.22 |
Bovenstaande parameters zijn standaardproducten voor referentie, de motor kan worden aangepast op basis van de vereiste van de klant.
Ontwerp
Basisstructuur van NEMA-stapmotoren
Toepassing van hybride stappenmotor
Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.
Opmerkingen over hybride stappenmotoren
Klanten dienen het principe te volgen van eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.
定制服务:
Aanpassingsservice:
We bieden aanpassingsservice op motor inclusief looddraadnummer ((4 draden/6 draden/8 draden), spoelweerstand, kabellengte en kleur, ook hebben we meerdere hoogte voor klanten om te kiezen.
Regelmatige output as is D as, als klanten vereisen leidingen schroefas, bieden wij customization service op lood schroeven, en u kunt het lood schroef type en as lengte aanpassen.

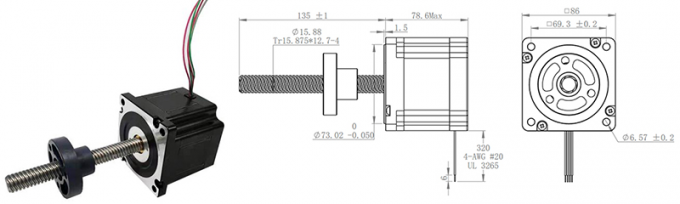

De onderstaande afbeelding is een typische hybride stapsmotor met trapeziumvormige loodschroef.
Levertyd
Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.
Betalingswijze en betalingsvoorwaarden
Betalingswijze en betalingsvoorwaarden:
Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)
Veelgestelde vragen
1.Hoe lang is de algemene levertijd voor monsters? Hoe lang is de levertijd voor back-end grote bestellingen?
Voor de bestelling van monsters bedraagt de lead-time ongeveer 15 dagen, voor de bestelling van massa-bestellingen bedraagt de lead-time 25-30 dagen.
2Accepteert u diensten op maat?
We accepteren producten op maat. Inclusief de motor parameter, lood draad type, uitgang as etc.
3Is het mogelijk om een encoder toe te voegen aan deze motor?
Voor dit type motor kunnen we een encoder toevoegen aan de motorkap.
