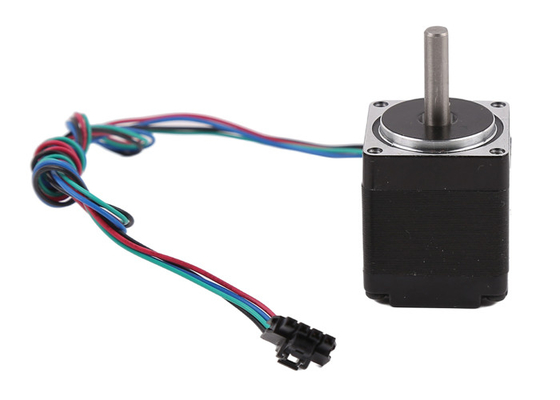

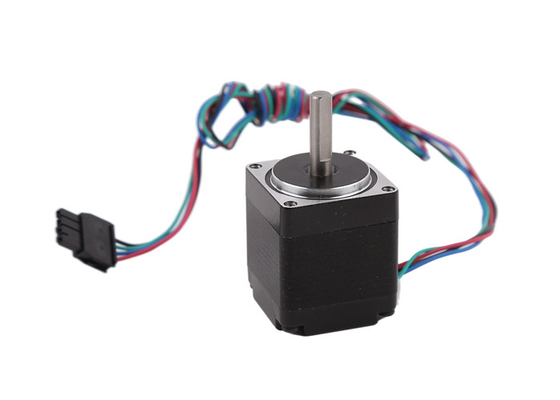

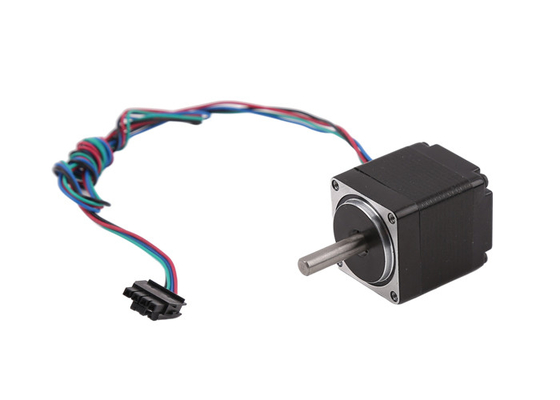

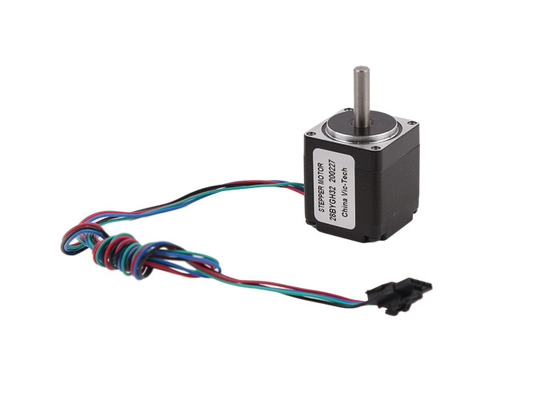

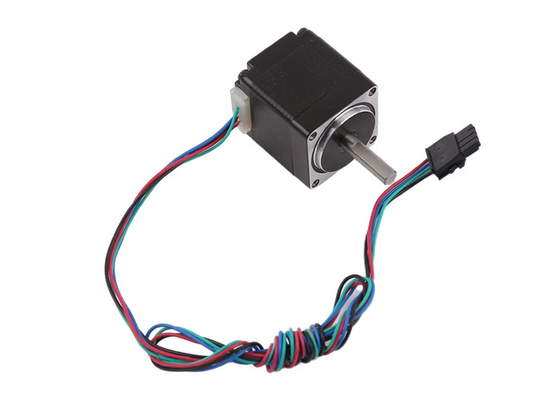

28 mm grootte NEMA11 hybride stappenmotor 1,8 graden stappenhoek D-as verschillende hoogte
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | 28HS32 |
Min. bestelaantal | 1 eenheid |
Prijs | $4-10/Unit |
Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
Levertijd | 10~30 dagen na het ontvangen van steekproefbetaling |
Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotortype | Hybride stappenmotor | Staphoek | 1.8°/Step |
---|---|---|---|
Motorgrootte | 28 mm ((NEMA 11) | Nr van fasen | 2 (Bipolaire) fasen |
Motorlengte | 32 tot 51 mm | Minimale bestelhoeveelheid | 1 eenheid |
Hoog licht | NEMA11 Hybride stappenmotor,28 mm hybride stappenmotor,D As 1.8° stapmotor |
Beschrijving
Dit is een 28mm maat NEMA 11 Hybride stappenmotor met D-uitgangsas.
De staphoek is normaal 1,8°/stap.
We hebben verschillende hoogtes voor u om uit te kiezen, van 32mm tot 51mm.
Met een grotere hoogte heeft de motor een hoger koppel en de prijs is ook hoger.
Het hangt af van het door de klant benodigde koppel en de ruimte om te beslissen welke hoogte het meest geschikt is.
In het algemeen zijn de motoren die we het meest produceren bipolaire motoren ((4 draden), we hebben ook unipolaire motoren beschikbaar, als klanten deze motor met 6 draden willen aandrijven ((4 fasen).
Parameters
Staphoek (°) |
Motorlengte (mm) |
Houdend koppel (g*cm) |
Stroom /fase (A/fase) |
Resistentie (Ω/fase) |
Inductievermogen (mH/fase) |
Nr. van leidingen |
Rotatie-inertie (g*cm2) |
Gewicht (kg) |
1.8 | 32 | 430 | 0.95 | 2.8 | 0.8 | 6 | 9 | 0.11 |
1.8 | 32 | 600 | 0.67 | 5.6 | 3.4 | 4 | 9 | 0.11 |
1.8 | 45 | 750 | 0.95 | 3.4 | 1.2 | 6 | 12 | 0.14 |
1.8 | 45 | 950 | 0.67 | 6.8 | 4.9 | 4 | 12 | 0.14 |
1.8 | 51 | 900 | 0.95 | 4.6 | 1.8 | 6 | 18 | 0.2 |
1.8 | 51 | 1200 | 0.67 | 9.2 | 7.2 | 4 | 18 | 0.2 |

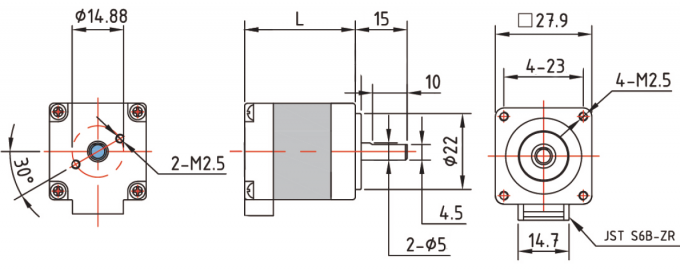

Ontwerp
Over de hybride stappenmotor
Hybride stappenmotoren hebben over het algemeen een vierkante vorm en een stappenmotor kan worden geïdentificeerd aan de unieke buitenvorm.
Een hybride stappenmotor heeft een hoek van 1,8° (~200 stappen/omwenteling) of 0,9° (~400 stappen/omwenteling).
Er zijn verschillende namen voor een hybride stappenmotor:
Per metrische eenheid (eenheid: mm) of per keizerlijke eenheid (eenheid: inch)
Bijvoorbeeld, een 42 mm motor = een 1,7 inch stappenmotor.
Dus een 42mm motor kan ook worden genoemd als NEMA 17 motor.
Verklaring van de naam van de hybride stappenmotor:
Bijvoorbeeld, 42HS40 stappenmotor:
42 betekent dat de maat 42mm is, dus het is een NEMA17 motor.
HS staat voor Hybrid Stepper motor.
40 betekent de hoogte is 40 mm motor.
We hebben verschillende hoogte voor klanten om te kiezen, met een grotere hoogte, een motor zal een hoger koppel, groter gewicht, en een hogere prijs.

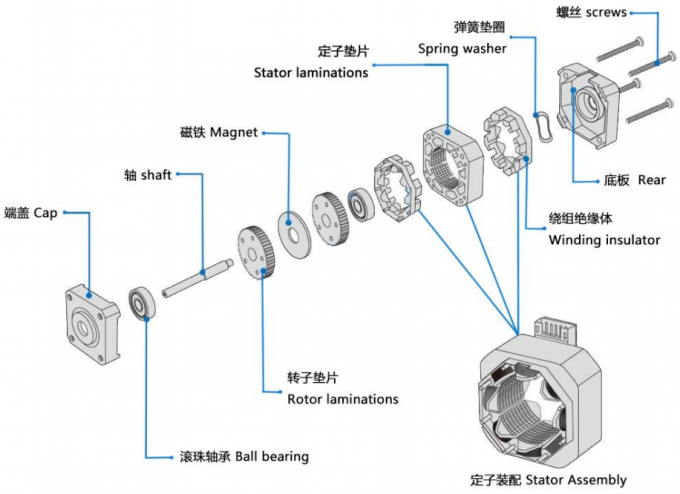

Hier is de interne structuur van een gewone hybride stappenmotor.
Basisstructuur van NEMA-stapmotoren
Toepassing van hybride stappenmotor
Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.
Opmerkingen over hybride stappenmotoren
Klanten dienen het principe te volgen van eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.
Aanpassingsdienst
We bieden aanpassingsservice op motor inclusief looddraadnummer ((4 draden/6 draden/8 draden), spoelweerstand, kabellengte en kleur, ook hebben we meerdere hoogte voor klanten om te kiezen.
Regelmatige output as is D as, als klanten vereisen leidingen schroefas, bieden wij customization service op lood schroeven, en u kunt het lood schroef type en as lengte aanpassen.
De onderstaande afbeelding is een typische hybride stapsmotor met trapeziumvormige loodschroef.
Type NEMA-stapmotor
Levertyd en verpakkingsinformatie
Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.
Betalingswijze en betalingsvoorwaarden
Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)
