20 mm NEMA8 lineaire hybride stapsmotor met doorlopende schroefas
| Plaats van herkomst | China |
|---|---|
| Merknaam | VIC-TECH |
| Certificering | RoHS |
| Modelnummer | 20C0101 |
| Min. bestelaantal | 1 eenheid |
| Prijs | $42.5~$70/Unit |
| Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
| Levertijd | 10~30 dagen na het ontvangen van steekproefbetaling |
| Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
| Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Motortype | Hybride stappenmotor | Staphoek | 1.8 graden/stap |
|---|---|---|---|
| Aantal fasen | 2 (Bipolaire) fasen | Type loodschroef | Tr3.5*P0.3*1N |
| Coilweerstand | 20.4Ω±10% | Nominale spanning | 5V gelijkstroom |
| Geschatte Stroom | 0.24A/fase | ||
| Hoog licht | NEMA8 lineaire hybride stappenmotor,20 mm lineaire hybride stapmotor,Schroefasten lineaire stappenmotor |
||
Productomschrijving

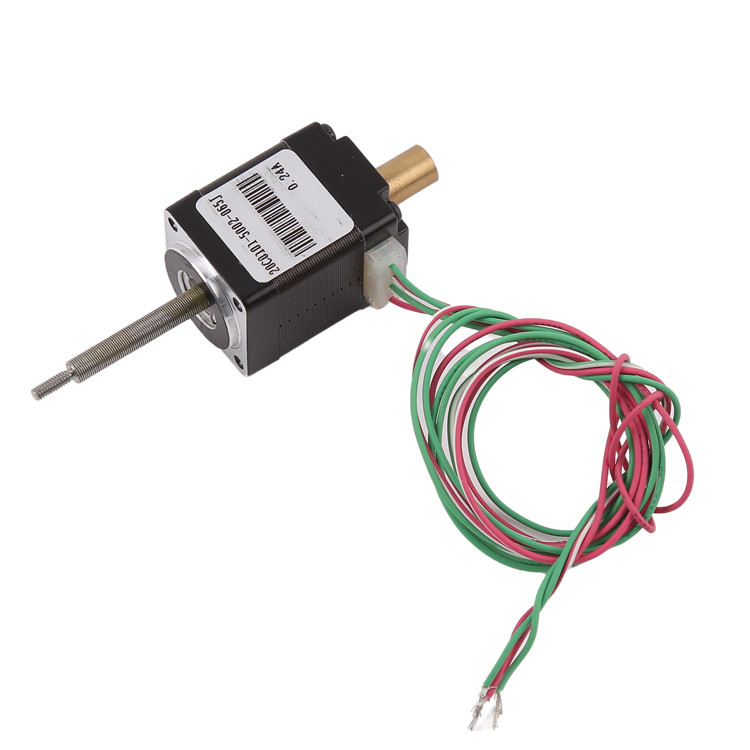

20 mm NEMA8 lineaire hybride stapmotor met doorlopende schroefas
Beschrijving
Dit is een NEMA8 (20mm) hybride stappenmotor met een doorlopende as, de zogenaamde niet-captive as.
In tegenstelling tot een stappenmotor met een ronde as/D-as, kan deze doorlopende as vrij opwaarts en naar beneden bewegen terwijl hij op dezelfde snelheid draait.
Dit staat bekend als een lineaire stapmotor, die lineaire beweging kan uitvoeren.
De lineaire bewegende snelheid wordt bepaald door de aandrijffrequentie en het lood van de schroef.

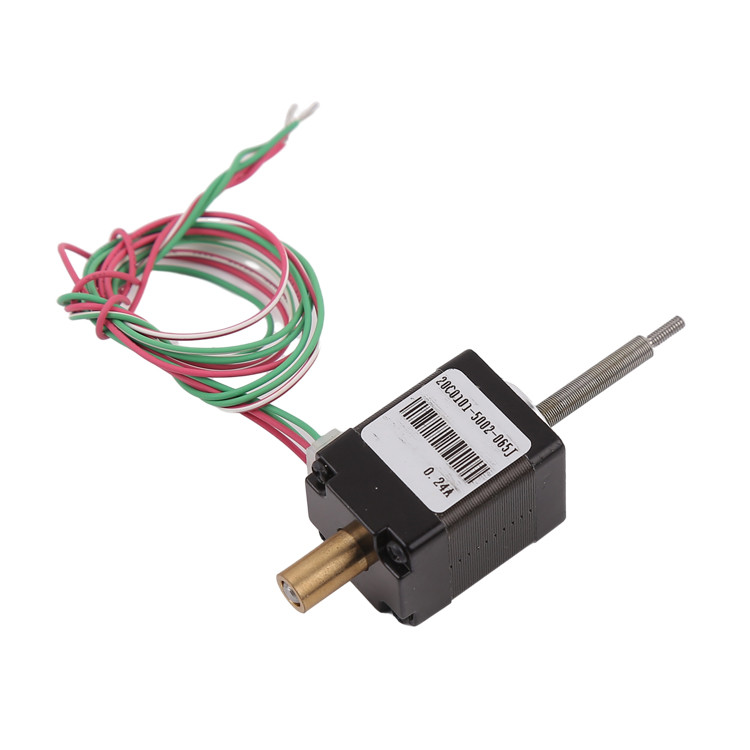

Er is een handmatige moer aan de achterkant van de motor, die kan worden gebruikt om de motor handmatig te draaien wanneer de stroom uit, of kan worden samengesteld met encoders voor close loop systeem
Parameters
| Model nr. | 20C0101 |
| Motordiameter | 20 mm ((NEMA8) |
| Aandrijvingsspanning | 5V gelijkstroom |
| Coilweerstand | 20.8Ω±10%/fase |
| Aantal fasen | 2 fasen |
| Staphoek | 1.8°/stap |
| Koersstroom | 0.24A/fase |
| Minimale stuwkracht ((300 PPS) | 2.4 kg |
| Staplengte | 0.0015 mm/stap |
Ontwerp
Over de loodschroef.
De loodskroef die op een lineaire hybride stapsmotor wordt gebruikt, is in het algemeen een trapeziumvormige loodskroef.
Bijvoorbeeld voor de loodschroef Tr3.5*P0.3*1N.
Tr betekent trapeziumvormig loodschroeftype
P0.3 betekent dat de schroef van lood 0,3 mm is
1N betekent dat het eenmalige startloodschroef is.
Lood schroef lood=startnummer*pitch
Dus voor deze specifieke lood schroef, het is 0,3 mm lood.
De stappenhoek van de motor van een hybride stappenmotor is 1,8 graden/stap, wat 200 stappen kost om één draai te maken.
Staplengte is de lineaire beweging die de motor maakt, wanneer hij één stap zet.
Voor een loodschroef van 0,3 mm is de staplengte 0,3 mm/200 stap=0,0015 mm/stap
Basisstructuur van NEMA-stapmotoren
Toepassing van hybride stappenmotor
Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.
Klanten dienen het principe te volgen van eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.
Aanpassingsdienst
Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.
Levertyd
Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.
Betalingswijze en betalingsvoorwaarden
Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)
Veelgestelde vragen
1.Hoe lang is de algemene levertijd voor monsters? Hoe lang is de levertijd voor back-end grote bestellingen?
Voor de bestelling van monsters bedraagt de lead-time ongeveer 15 dagen, voor de bestelling van massa-bestellingen bedraagt de lead-time 25-30 dagen.
2Accepteer je op maat gemaakte diensten?
We accepteren producten op maat. Inclusief de motor parameter, lood draad type, uitgang as etc.
3Is het mogelijk om een encoder toe te voegen aan deze motor?
Voor dit type motor kunnen we een encoder toevoegen aan de motorkap.
