NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor

  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer 14HS
Min. bestelaantal 1 eenheid
Prijs $42-54/Unit
Verpakking Details Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd 10~30 dagen na het ontvangen van steekproefbetaling
Betalingscondities MoneyGram, Western Union, Creditcard, T/T, L/C
Levering vermogen 100000\ eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Model nr. 14HS Motortype Hybride stappenmotor
Staphoek 1.8°/Step Motorgrootte 14 mm ((NEMA 6)
Nr van fasen 2 (Bipolaire) fasen Nominale stroom 0.3A/fase
Motorlengte 30 mm Minimale bestelhoeveelheid 1 eenheid
Hoog licht

14 mm hybride stapmotor

,

NEMA 6 Hybride stappenmotor

,

4draad NEMA 6 stappenmotor
Laat een bericht achter
Productomschrijving

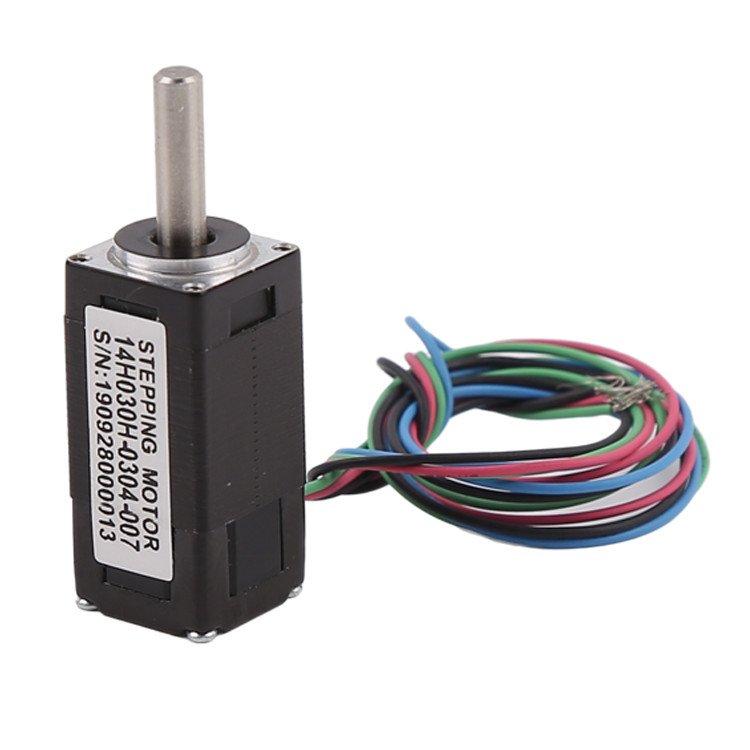

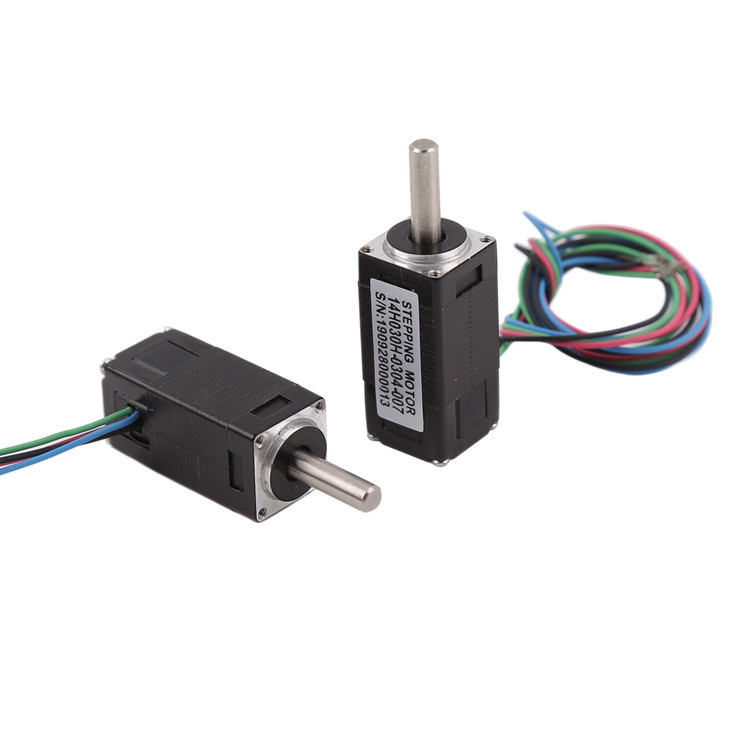

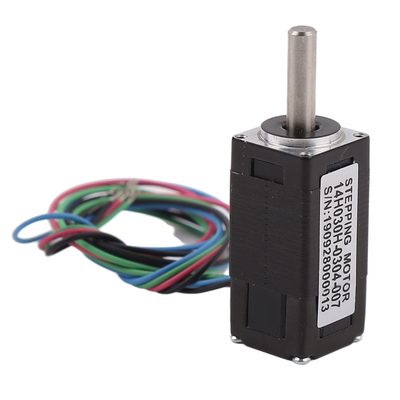

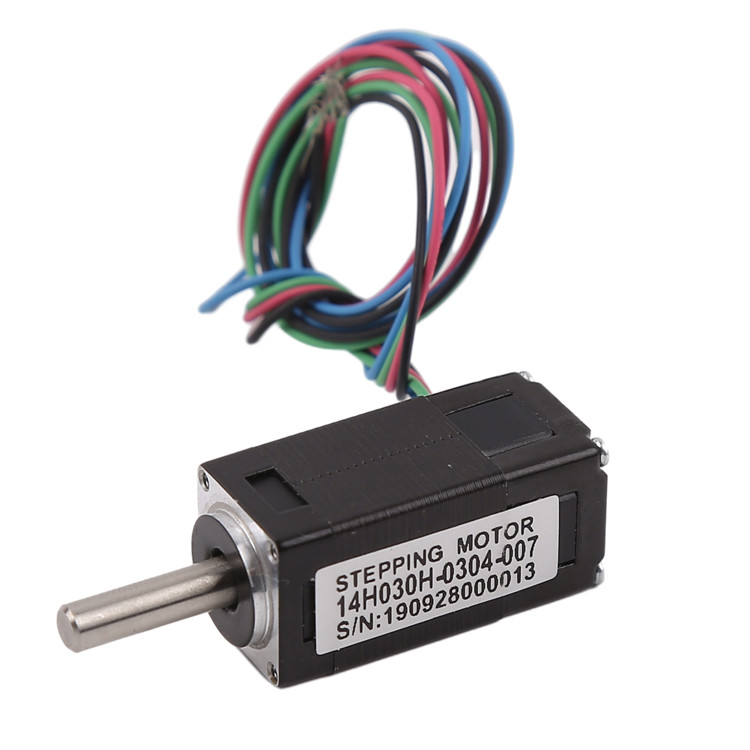

NEMA 6 High Precision Two-Phase 4-Wire 14mm Hybrid Stepper Motor

Beschrijving

Deze NEMA6-motor is een hybride stappenmotor met een relatief kleine diameter van 14 mm.
Deze motor is een hybride stappenmotor met een hoge precisie, kleine afmetingen met een goed uiterlijk en uitstekende prestaties.Deze stapmotor kan nauwkeurig worden bestuurd en geprogrammeerd, zelfs zonder een gesloten lus encoder / geen feedback systeem.
De NEMA 6 stappenmotor heeft een stappenhoek van slechts 1,8°, wat betekent dat er 200 stappen nodig zijn om één omwenteling te voltooien.
De omgevingstemperatuur is 20°C~+50°C.
De levensduur is meer dan 6000 uur.
Als u vragen heeft over de motor, kunt u contact met ons opnemen voor meer professionele ondersteuning.

Parameters

Staphoek 10,8°±5%
Aantal fasen Fase 2
Nominale spanning 6.6V
Stroom/fase ((A/fase)) 0.3A (piekwaarde)
Houdend koppel 00,058 kg-cm Min.
Faseweerstand 22Ω±10% ((20°C)
Fase-inductie 4.2mH±20% ((1Hz 1V RMS)
Dielectrische sterkte AC 500V/5mA Max.
Rotorenertie 50,8 g-cm2
Gewicht 0.03kg
Isolatie klasse B(130°)Temperatuurverhoging80K Max

Ontwerptekening

fsf 1

Basisstructuur van NEMA-stapmotoren

fds 2

Toepassing van hybride stappenmotor

Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.

rwe 3

AanvraagNota's over hybride stappenmotoren

Klanten dienen het principe te volgen van “eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren”
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.

Aanpassingsdienst

Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.

rew 4

Levertyd

Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.

Betalingswijze en betalingsvoorwaarden

Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)

Veelgestelde vragen

1.Hoe lang is de algemene levertijd voor monsters? Hoe lang is de levertijd voor back-end grote bestellingen?
Voor de bestelling van monsters bedraagt de lead-time ongeveer 15 dagen, voor de bestelling van massa-bestellingen bedraagt de lead-time 25-30 dagen.

2Accepteer je op maat gemaakte diensten?
We accepteren producten op maat. Inclusief de motor parameter, lood draad type, uitgang as etc.

3Is het mogelijk om een encoder toe te voegen aan deze motor?
Voor dit type motor kunnen we een encoder toevoegen aan de motorkap.
