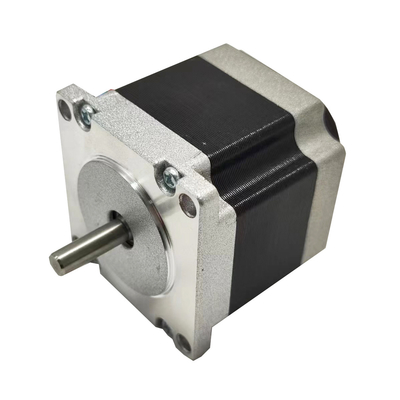

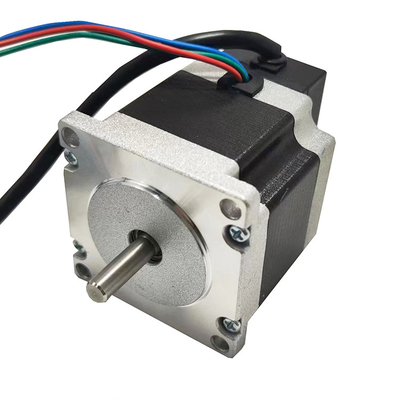

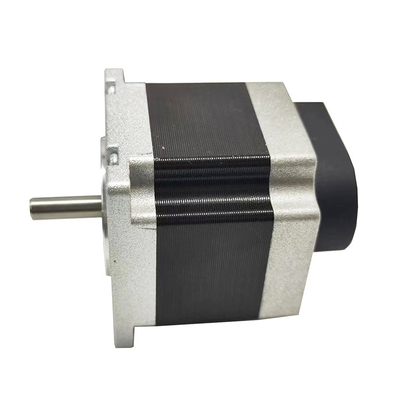

Hoge precisie 57HS51 57mm NEMA 23 hybride stappenmotor met optische encoder 500 PPR-resolutie

  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
  • High precision 57HS51 57mm NEMA 23 hybrid stepper motor with optical encoder 500 PPR resolution
Plaats van herkomst Jiangsu, China (Vasteland)
Merknaam VIC-TECH
Certificering RoHS
Modelnummer 57HS51-EN
Min. bestelaantal 1 Eenheid
Prijs $25 - $45 / Units
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities T/T, Western Union, MoneyGram
Levering vermogen 10000 eenheden per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motortype Hybride stappenmotor Motorgrootte 57 mm (NEMA23)
Huidig 1~4 A/fase Codeurtype Optische Codeur
Codeurresolutie 500 PPR Staphoek 1.8°/Step
Laat een bericht achter
Productomschrijving

Hoge precisie 57HS51 57mm NEMA 23 hybride stappenmotor met optische encoder 500 PPR-resolutie

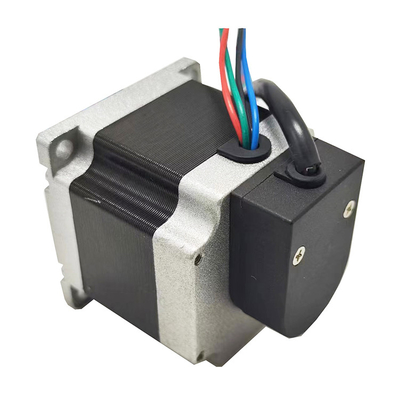

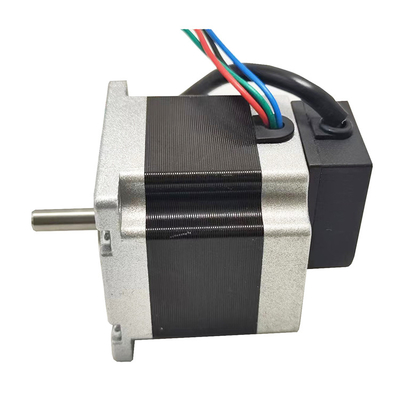

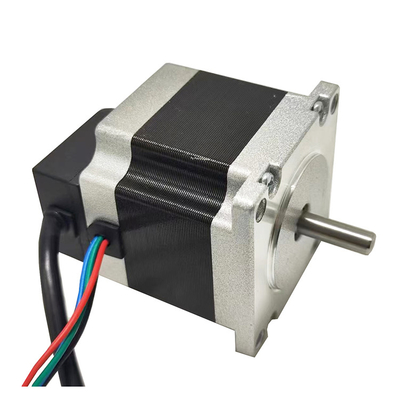

Dit is een 57mm hybride stapmotor met een optische encoder onderaan.

De 57 mm hybride stappenmotor heeft een stappenhoek van 1,8°, ook bekend als NEMA 23-motor.

Deze motor wordt veel gebruikt voor een nauwkeurige bediening.

Om een gesloten lus te bereiken, is een encoder nodig om een feedbacksignaal te leveren.

De gebruikte encoder is een optische encoder, en we hebben verschillende resoluties waaronder 500, 1000, 2000 PPR en meer.

De encoder bevat drie kanalen: signaal A, signaal B en signaalindex.



De motor is 57 mm groot en we hebben verschillende hoogtes.

Met een grotere hoogte heeft de motor een groter koppel, een groter gewicht en een hogere kosten.

Bevestig de motor- en encoderparameters voordat u de bestelling bevestigt.




Mechanische afmeting: mm



Hoge precisie 57HS51 57mm NEMA 23 hybride stappenmotor met optische encoder 500 PPR-resolutie 0

Typische toepassingen

  • 3D-printer
  • Bewakingsapparatuur
  • Medische apparatuur
  • Automatische verkoopmachine
  • Ingenieursvoertuig
  • CNC-graveringsmachine
  • Geldautomaat

Motorparameters:

Staphoek

(°)

Motorlengte

(mm)

Houdend koppel

(kg*cm)

Stroom

/fase

(A/fase)

Resistentie

(Ω/fase)

Inductievermogen

(mH/fase)

Nr. van

leidingen

Rotatie-inertie

(g*cm2)

Gewicht

(kg)
0.9 41 3.9 1 5.7 8 6 120 0.45
1.8 41 3.9 2 1.4 1.4 8 150 0.47
0.9 51 7.2 2 1.6 2.2 6 280 0.59
1.8 51 9 2 1.8 2.7 8 230 0.59
0.9 56 12 2.8 0.9 3.3 4 300 0.7
1.8 56 9 2 1.8 2.5 6 280 0.68
0.9 76 18 2.8 1.15 5.6 4 480 1
1.8 76 13.5 3 1 1.6 6 440 1.1
1.8 100 30 4.2 0.75 3 4 700 1.3
1.8 112 31 4.2 0.9 3.8 4 800 1.4



Encoderparameters:

Type codeerder Optische encoder
Resolutie 100/200/500/1000/1024/2000/2500PPR
Uitgangssignaal Signal A, B, index
Stroomvoorziening 5V gelijkstroom
Maximale responsfrequentie 100 kHz
Maximale rotatiesnelheid 3000 RPM





Referentie-koppelcurveDe bovenstaande producten zijn slechts representatieve modellen, we kunnen de producten aanpassen volgens de eisen van de klant.Inclusief de lengte en de diameter van de as. Ons bedrijf kan ook OEM-diensten leveren.

Detail presentatie van het product

Hoge precisie 57HS51 57mm NEMA 23 hybride stappenmotor met optische encoder 500 PPR-resolutie 1





Over de hybride stappenmotor:

Hybride stappenmotoren hebben over het algemeen een vierkante vorm en een stappenmotor kan worden geïdentificeerd aan de unieke buitenvorm.

Een hybride stappenmotor heeft een hoek van 1,8° (~200 stappen/omwenteling) of 0,9° (~400 stappen/omwenteling).

Er zijn verschillende namen voor een hybride stappenmotor:

Per metrische eenheid (eenheid: mm) of per keizerlijke eenheid (eenheid: inch)

Bijvoorbeeld, een 42 mm motor = een 1,7 inch stappenmotor.

Dus een 42mm motor kan ook worden genoemd als NEMA 17 motor.

Verklaring van de naam van de hybride stappenmotor:

Bijvoorbeeld, 42HS40 stappenmotor:

42 betekent dat de maat 42mm is, dus het is een NEMA17 motor.

HS staat voor Hybrid Stepper motor.

40 betekent de hoogte is 40 mm motor.

We hebben verschillende hoogte voor klanten om te kiezen, met een grotere hoogte, zal een motor een hoger koppel, groter gewicht en hogere prijs hebben.

Hier is de interne structuur van een gewone hybride stappenmotor.



Toepassing van hybride stappenmotor:

Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:

3D-printen

Industriële besturing ((CNC, automatische freesmachines, textielmachines)

Computerperifere apparatuur

Verpakkingsmachine

En andere automatische systemen die een hoge precisie vereisen.
