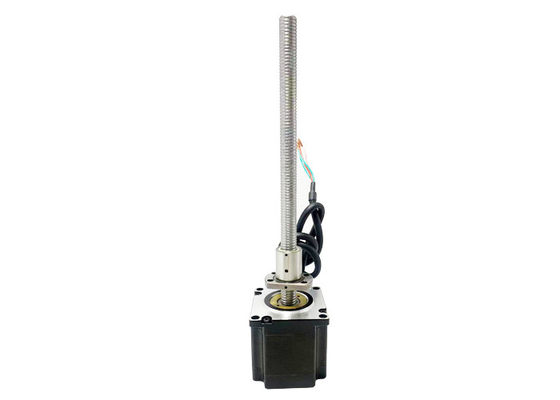

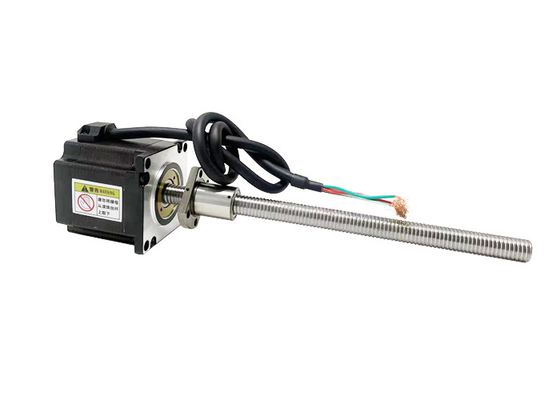

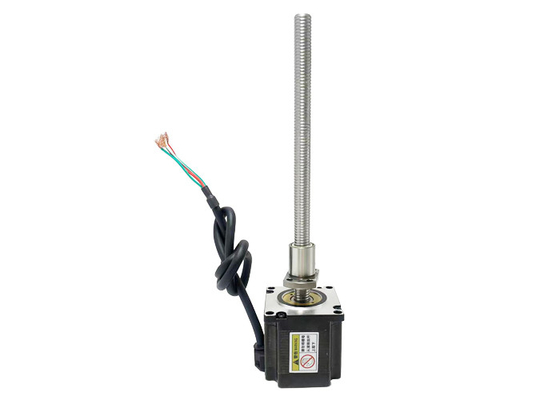

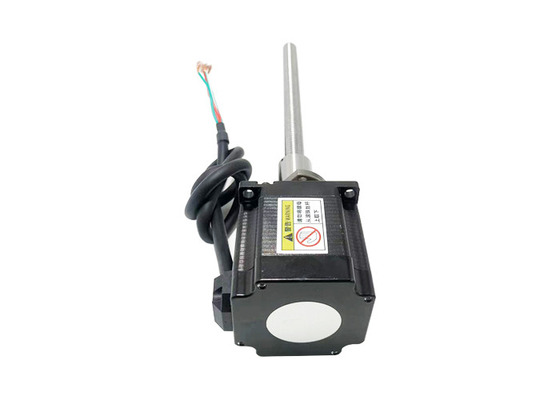

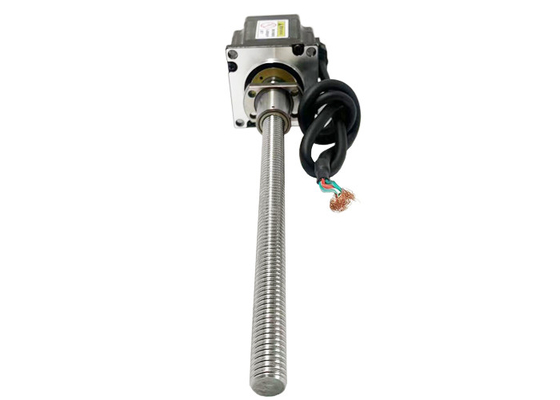

Nema 23 (57mm) hybride stepper van de balschroef Hoek 4 van de motor1.8° Stap Looddraden voor Medisch kenmerkend materiaal
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM57BSHSM |
Min. bestelaantal | 1Unit |
Prijs | $85~$200/Unit |
Verpakking Details | Het standaard de uitvoerpakket, of kan worden aangepast |
Levertijd | 15-30 het werkdagen |
Betalingscondities | Western Union, T/T, L/C, MoneyGram |
Levering vermogen | 1000000 eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 57mm | Staphoek | 1.8° |
---|---|---|---|
Voltage (v) | 2.3 / 3/3,1/3,8 | Huidig (a) | 3/4 |
Weerstand (Ohms) | 0.75/1/0.78/0.95 | Inductantie (MH) | 2.5/4.5/3.3/4.5 |
Looddraden | 4 | Stad | Changzhou |
Nema 23 (57 mm) hybride kogelschroef stappenmotor 1.8° Staphoek 4 Looddraden voor medische diagnostische apparatuur
Nema 23 (57 mm) hybride stappenmotor, bipolair, 4-lead, kogelschroef, laag geluid, lange levensduur, hoge prestaties, CE- en RoHS-gecertificeerd.
Grote draagcapaciteit, kleine trillingen, laag geluid, snelle snelheid, snelle respons, soepele werking, lange levensduur, hoge positioneringsnauwkeurigheid (tot ± 0,005 mm)
Beschrijvingen:
Productnaam |
57 mm hybride kogelschroef stappenmotor |
Model |
VSM57BSHSM |
Type |
hybride stappenmotoren |
Staphoek |
10,8° |
Spanning (V) |
2.3 / 3 / 3.1 / 3.8 |
Stroom (A) |
3 / 4 |
Weerstand (Ohm) |
00,75 / 1 / 0,78 / 0.95 |
Inductaantie (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Looddraden | 4 |
Motorlengte (mm) |
45 / 55 / 65 / 75 |
Omgevingstemperatuur | -20 °C ~ +50 °C |
Temperatuurverhoging | 80K max. |
Dielectrische sterkte | 1mA Max. @ 500V, 1KHz, 1 sec. |
Isolatieweerstand | 100MΩ Min. @500Vdc |
Certificaten:
Elektrische parameters:
Motorgrootte |
Spanning Fase (V) |
Stroom Fase (A) |
Resistentie Fase (Ω) |
Inductievermogen Fase (mH) |
Aantal Looddraden |
Inertie van rotor (g.cm)2) |
Gewicht van de motor (g) |
Motorlengte L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM-standaardtekening van de externe motor:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Neem contact met ons op voor meer specificaties van de kogelschroef.
VSM57BSHSMBall nut 1202 contour tekening:
VSM57BSHSMBall nut 1205 contour tekening:
VSM57BSHSMBallnoot 1210 omtrek:
Versnellings- en stuwkruif:
57 serie 45 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
57 serie 55mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
Lood (mm) | Lijne snelheid (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
57 serie 65 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
57 serie 75 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
Lood (mm) | Lijne snelheid (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
Toepassingsgebieden:
Medische diagnostische apparatuur:57 mm hybride kogelschroef-stapmotoren kunnen worden gebruikt in medische diagnostische apparatuur zoals beeldscanners, CT-scanners, röntgenapparatuur, MRI-instrumenten enzovoort.Hun zeer nauwkeurige positiebeheersing en stabiliteit maken precieze beweging en positionering mogelijk tijdens medische beeldverwerving en -verwerking.
Life Science-instrumenten:In onderzoek en experimenten op het gebied van life sciences worden 57 mm hybride kogelscrew-stapmotoren gebruikt in geautomatiseerde vloeistofbehandelingssystemen, screeningapparatuur met een hoge doorvoer, celcultuurapparaten,gensequencerenDe hoge precisie en betrouwbaarheid van deze motoren stellen hen in staat om te voldoen aan de vraag naar nauwkeurige bewegings- en positiebeheersing in experimentele apparatuur.
Robotica:57 mm hybride kogelschroef stappenmotoren worden veel gebruikt in de robotica voor gezamenlijke aandrijvingen, robotarmbewegingen en nauwkeurige positionering.hoge resolutie en laag lawaai om aan de vraag naar nauwkeurige beweging en besturing in robotica toepassingen te voldoen.
Laserapparatuur:57 mm hybride kogelschroef-stapmotoren kunnen worden gebruikt in laserapparatuur voor taken zoals scherpstelling, panningtafel en optische padbesturing.De hoge precisie van de positie controle en stabiliteit maken het mogelijk om nauwkeurige scherpstelling en positionering van de laserstraal te realiseren.
Analyseinstrumenten:In verschillende soorten laboratoriumanalyseinstrumenten kunnen 57 mm hybride kogelschroefstappenmotoren worden gebruikt voor geautomatiseerde monsterverwerking, monstervoedingssystemen, vloeibare chromatografen,gaschromatografenDe zeer nauwkeurige beweging en de stabiele prestaties van deze motoren spelen een belangrijke rol bij het verbeteren van de nauwkeurigheid en efficiëntie van de laboratoriumanalyse.
Elektrische apparatuur voor de productie van halfgeleiders:57 mm hybride kogelschroef-stappenmotoren worden gebruikt voor nauwkeurige positionering en automatiseringscontrole in halfgeleider- en elektronische productieapparatuur.een vermogen van niet meer dan 50 W,, verpakkingsmachines, technologie voor oppervlaktebevestiging, productie van printplaten en andere gebieden om een hoge snelheid, hoge precisie en betrouwbare bewegingsregeling te bieden.
Niet-standaard automatiseringsapparatuur en verschillende soorten automatiseringsapparatuur:De 57 mm hybride kogelschroefstappenmotoren zijn geschikt voor een breed scala aan niet-standaard automatiseringsapparatuur en geautomatiseerde productielijnen.automatische montage-systemenDeze systemen bieden een nauwkeurige positiebeheersing en betrouwbare bewegingsprestaties om te voldoen aan de automatiseringsbehoeften op verschillende gebieden.
Voordeel:
Hoog koppel-tot-hijsverhouding:Hybride kogelschroef-stappenmotoren hebben een hoge koppel-tot-hijsverhouding, wat betekent dat ze aanzienlijk koppel kunnen leveren ten opzichte van hun grootte en gewicht.Dit maakt ze ideaal voor toepassingen die een hoog koppel vereisen in een compacte vormfactor, zoals robotica, CNC-machines en automatiseringssystemen.
Hoge versnelling en vertraging:Deze motoren kunnen snel versnellen en vertragen, waardoor snelle en precieze bewegingen mogelijk zijn.De lage traagheid van de rotor en het hoge koppel maken het de motor mogelijk snel te reageren op besturingssignalen, wat resulteert in snellere start-stoptijden en verbeterde algemene systeemprestaties.
Smooth Microstepping:Hybride kogelschroef-stappenmotoren zijn goed geschikt voor microstepping-operaties, waardoor een fijnere resolutie en een soepelere bewegingscontrole mogelijk zijn.Microstepping verdeelt elke volledige stap in kleinere substappenDeze functie is bijzonder gunstig in toepassingen die een soepele en precieze beweging vereisen.met een vermogen van niet meer dan 50 W.
Een lage terugslag:Het kogelschroefmechanisme in deze motoren helpt bij het minimaliseren van de terugslag, dat is het spel of de afstand tussen de rotor en de belasting.omdat er bij het wijzigen van richting of het omkeren van de beweging minimaal verlies van beweging isDit is cruciaal voor toepassingen die een nauwkeurige en herhaalbare positionering vereisen, zoals pick-and-place machines en optische systemen.
Hoge dynamische reactie:De combinatie van de hybride stappenmotor en het kogelschroefmechanisme zorgt voor een hoge dynamische respons, wat betekent dat de motor snel en nauwkeurig wijzigingen in het besturingssignaal kan volgen.Deze reactievermogen is essentieel voor toepassingen waarbij snelle veranderingen in snelheid nodig zijn, richting of positie, zoals hogesnelheidsbewerkings- en dynamische bewegingsregelsystemen.
Thermische efficiëntie:Hybride kogelschroefstappenmotoren zijn ontworpen om een goede warmte-efficiëntie te hebben, waardoor een effectieve warmteafvoer tijdens de werking mogelijk is.Dit voorkomt oververhitting en zorgt voor stabiele motorprestaties, zelfs bij langdurig gebruik of bij veeleisende toepassingen.
Kosteneffectieve oplossing:Hybride kogelschroefstappenmotoren bieden een kosteneffectieve oplossing voor toepassingen die hoge precisie en koppel vereisen.Hybride stappenmotoren zorgen voor een evenwicht tussen prestatiesDeze zijn vaak de voorkeur voor toepassingen waarbij de kosten een belangrijke factor zijn, zonder afbreuk te doen aan kwaliteit en prestaties.
Voorschriften voor de selectie van motoren:
¢ Bewegingsrichting/montagerichting
¢Verdragseisen
¢Slagvereisten
Vereisten voor eindbewerking
Vereisten op nauwkeurigheid
¢Voorschriften voor de terugkoppeling van de encoder
¢Vereisten voor handmatige aanpassing
¢Milieuraanvragen
