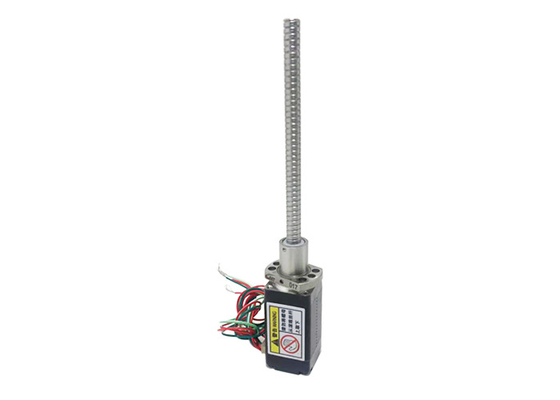

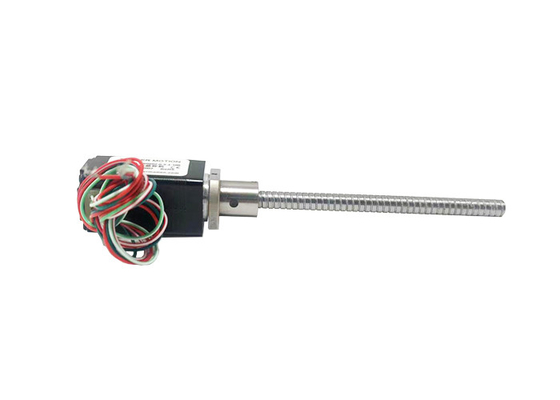

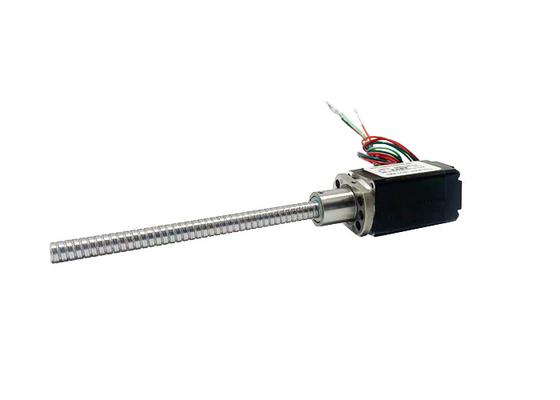

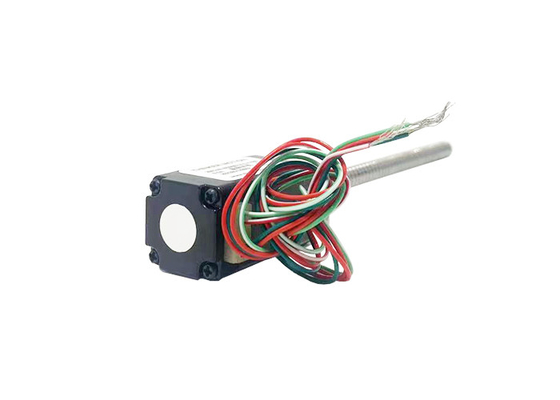

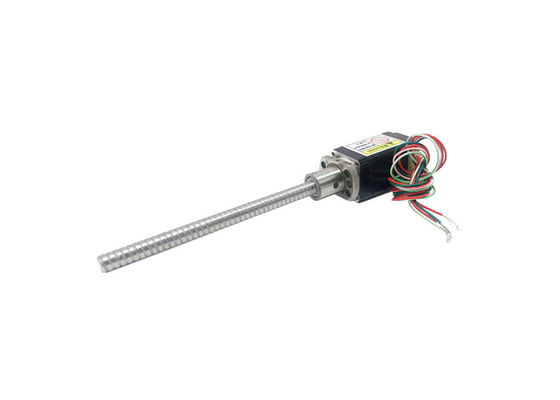

Nema 8 (20mm) hybride stepper van de balschroef de Hoekvoltage 2,5/6.3V Huidige 0.5A, 4 Looddraden van de motor1.8° Stap
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM20BSHSM |
Min. bestelaantal | 1Unit |
Prijs | $86~$214/Unit |
Verpakking Details | Het standaard de uitvoerpakket, of kan worden aangepast |
Levertijd | 15-30 het werkdagen |
Betalingscondities | Western Union, T/T, L/C, MoneyGram |
Levering vermogen | 1000000 eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 20mm | Staphoek | 1.8° |
---|---|---|---|
Voltage (v) | 2.5 / 6.3 | Huidig (a) | 0,5 |
Weerstand (Ohms) | 5.1 / 12.5 | Inductantie (MH) | 1.5 / 4.5 |
Looddraden | 4 | Stad | Changzhou |
Nema 8 (20mm) hybride kogelschroef stappenmotor 1.8° Staphoek Spanning 2.5 / 6.3V Stroom 0.5A,4 Looddraden
Nema 8 (20mm) hybride stappenmotor, bipolair, 4-lead, kogelschroef, laag geluid, lange levensduur, hoge prestaties, CE- en RoHS-gecertificeerd.
Beschrijvingen:
Productnaam |
20 mm hybride kogelschroefstappenmotor |
Model |
VSM20BSHSM |
Type |
hybride stappenmotoren |
Staphoek |
10,8° |
Spanning (V) |
2.5 / 6.3 |
Stroom (A) |
0.5 |
Weerstand (Ohm) |
5.1 / 12.5 |
Inductaantie (mH) |
1.5 / 4.5 |
Looddraden | 4 |
Motorlengte (mm) |
30 / 42 |
Omgevingstemperatuur | -20 °C ~ +50 °C |
Temperatuurverhoging | 80K max. |
Dielectrische sterkte | 1mA Max. @ 500V, 1KHz, 1 sec. |
Isolatieweerstand | 100MΩ Min. @500Vdc |
Certificaten:
Elektrische parameters:
Motorgrootte |
Spanning/ Fase (V) |
Stroom/ Fase (A) |
Weerstand/ Fase (Ω) |
Inductie/ Fase (mH) |
Aantal Looddraden |
Inertie van rotor (g.cm)2) |
Gewicht van de motor (g) |
Motorlengte L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
VSM20BSHSM-standaardtekening van de externe motor:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Neem contact met ons op voor meer specificaties van de kogelschroef.
VSM20BSHSMBallnoot 0601 contourtekening:
Versnellings- en stuwkruif:
20 serie 30 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
20 serie 42 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
Lood (mm) | Lijne snelheid (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 24V
Toepassingsgebieden:
Automatisering van laboratoria:20 mm hybride kogelschroef-stapmotoren vinden toepassingen in laboratoriumautomatiseringssystemen, waaronder robots voor het afhandelen van vloeistoffen, monstersystemen en laboratoriumapparatuur.Ze maken een nauwkeurige en nauwkeurige positionering van instrumenten en monsters mogelijk, die bijdragen tot efficiënte en betrouwbare werkstromen in het laboratorium.
Industriële automatisering:Deze stappenmotoren worden gebruikt in verschillende industriële automatiseringstoepassingen zoals pick-and-place machines, assemblage systemen en transportsystemen.Ze zorgen voor nauwkeurige controle van beweging en positionering, waardoor een efficiënte en betrouwbare werking in productie- en productieomgevingen wordt gewaarborgd.
Analyseinstrumenten:20 mm hybride kogelschroef-stapmotoren worden gebruikt in analytische instrumenten zoals spectrometers, chromatografische systemen en laboratoriumtestapparatuur.Ze maken precieze beweging en positionering van optische componenten mogelijk, bemonsteringsstadia en meetinrichtingen, waardoor nauwkeurige en herhaalbare resultaten worden gewaarborgd.
Voor de vervaardiging van elektrische apparatuur:In de halfgeleiderindustrie worden 20 mm hybride kogelschroef-stapmotoren gebruikt in apparatuur voor waferhantering, uitlijning en inspectie.Ze spelen een cruciale rol bij het behoud van een precieze positionering en beweging tijdens de fabricage- en testprocessen.
Biotechnologie en Life Sciences:Deze motoren worden gebruikt in biotechnologie en levenswetenschappen, waaronder DNA-sequencing-instrumenten, geautomatiseerde vloeistofbehandelingssystemen en celmanipulatieapparaten.Ze zorgen voor de noodzakelijke precisie en controle voor verschillende laboratoriumprocessen en experimenten..
Precisie-machines:20 mm hybride kogelschroef stappenmotoren worden vaak aangetroffen in precisie-machines zoals precisie-stadia, optische positioneringssystemen en metrologische apparatuur.herhaalbaarheid, en een soepele beweging maken ze geschikt voor veeleisende toepassingen die een submicron- of nanometerprecisie vereisen.
Robotica en bewegingscontrole:Deze stappenmotoren worden gebruikt in kleine robotsystemen, robotarmen en bewegingsbesturingssystemen die nauwkeurige en gecontroleerde bewegingen vereisen.het toepassen ervan in onderzoek, onderwijs en kleinschalige automatisering.
Voordeel:
Hoge positioneelheid:De hybride kogelschroefstructuur stelt de 20 mm hybride kogelschroefstapmotor in staat om een hoge nauwkeurigheid van positionering en bewegingscontrole te bereiken.Het mechanisme van de kogelschroef vermindert de rotatievrijheid van de mechanische transmissie, waardoor de positiebepaling nauwkeuriger en herhaalbaarder wordt.
Hoge laadcapaciteit:Het kogelschroefmechanisme is in staat om grote lasten te verwerken, waardoor de 20 mm hybride kogelschroefstapmotor geschikt is voor toepassingen waar zware lasten moeten worden vervoerd.
Hoge stijfheid en stabiliteit:De kogelschroeven zijn stijver dan de traditionele schroefconstructie en zorgen voor een stabielere en betrouwbaarder bewegingsregeling.verbetering van de stabiliteit en nauwkeurigheid van het systeem.
Hoge efficiëntie:Vanwege de zeer efficiënte aandrijvingskenmerken van de kogelschroef heeft de 20 mm hybride kogelschroefstapmotor een hoge transmissie-efficiëntie, waardoor energieverlies en warmteopwekking worden verminderd.
Hoogsnelheidsbeweging:Hybride stapmotoren met kogelschroeven combineren de voordelen van stapmotoren met de transmissie-eigenschappen van kogelschroeven,Dit maakt hoge bewegingssnelheden mogelijk voor toepassingen die snelle reactie en hoge snelheid vereisen.
Hoge herhalingsnauwkeurigheid van de positionering:De bouw van de kogelschroef zorgt voor een hoge precisie van de herhaling van de positionering, waardoor de 20 mm hybride kogelschroef stappenmotor een precieze herhaling van de positionering kan bereiken voor toepassingen die een hoge nauwkeurigheid vereisen.
Statisch vasthoudend koppel:De 20 mm hybride kogelschroefstapmotor behoudt zijn positie zelfs in geval van stroomstoring of stroomonderbreking, zonder dat een extra reminrichting nodig is.
Vergemakkelijkt besturingssysteem:20 mm hybride kogelschroefstappenmotoren werken doorgaans met een open-loop bedieningssysteem,het elimineren van de noodzaak van aanvullende positie-feedback-apparaten en het vereenvoudigen van het ontwerp en de installatie van besturingssystemen.
Voorschriften voor de selectie van motoren:
¢ Bewegingsrichting/montagerichting
¢Verdragseisen
¢Slagvereisten
Vereisten voor eindbewerking
Vereisten op nauwkeurigheid
¢Voorschriften voor de terugkoppeling van de encoder
¢Vereisten voor handmatige aanpassing
¢Milieuraanvragen
