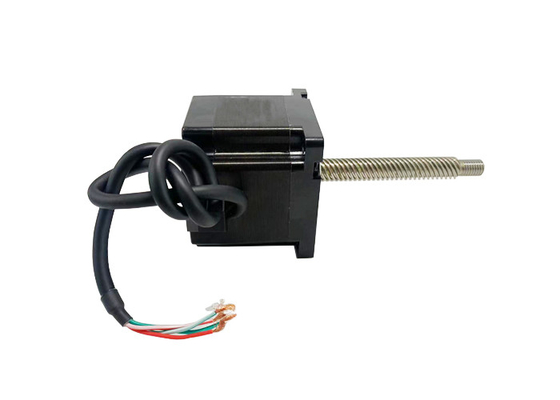

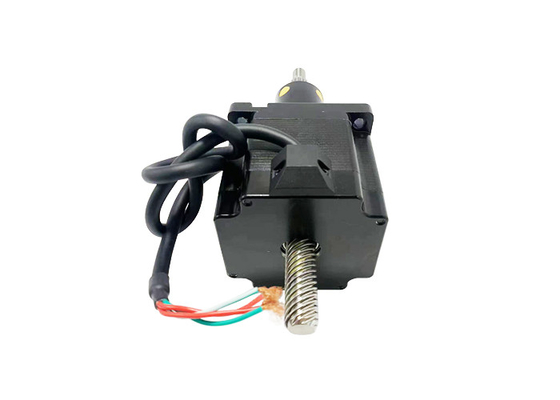

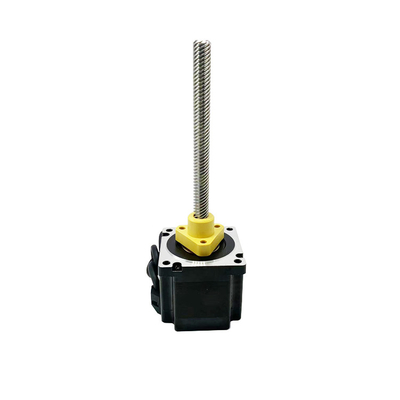

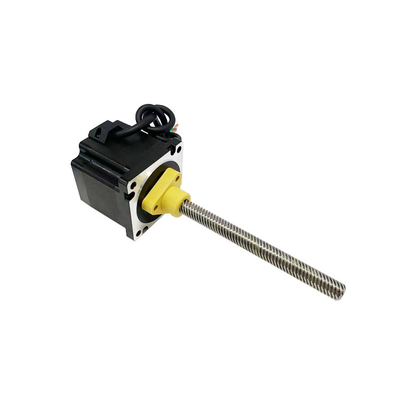

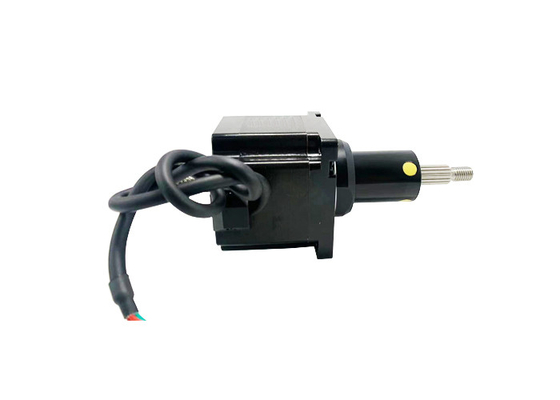

Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical

  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
  • Nema 34 (86mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, formedical equipment
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM86HSM
Min. bestelaantal 1Unit
Prijs $100~$171/Unit
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities Western Union, T/T, L/C, MoneyGram
Levering vermogen 1000000 eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motorgrootte 86mm Staphoek 1.8°
Voltage (v) 3 / 4.8 Huidig (a) 6
Weerstand (Ohms) 0.5 / 0,8 Inductantie (MH) 4 / 8.5
Looddraden 4 Stad Changzhou
Laat een bericht achter
Productomschrijving

Nema 34 (86 mm) hybride stappenmotor, bipolair, 4-lead, ACME-lead schroef, laag geluid, lange levensduur, vormtechnische apparatuur

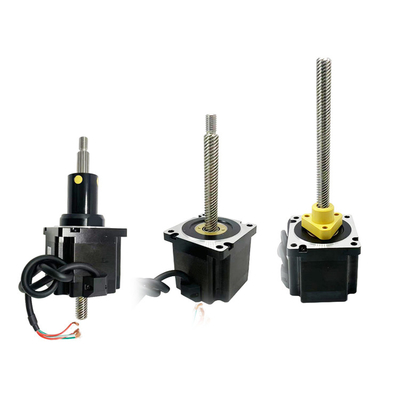

Deze 86 mm hybride stappenmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vast-as.



De ACME-stapmotor met loodschroef zet roterende beweging om in lineaire beweging, met behulp van loodschroef; de loodschroef heeft verschillende combinaties van diameter en lood,om aan verschillende toepassingsvereisten te voldoen.

De loodschroefstappenmotor wordt meestal gebruikt in toepassingen die precisie lineaire beweging, laag geluid, hoge kosteneffectiviteit vereisen, zoals medische apparatuur, telecommunicatieapparaat, enz.

ThinkerMotion biedt een volledig assortiment van lood schroef stappenmotoren (NEMA 8, NEMA11, NEMA14, NEMA17, NEMA23, NEMA24, NEMA34) met een laadbereik van 30 N tot 2400 N en 3 soorten zijn beschikbaar (externe, captive,niet-gecaptive). Aanpassingen kunnen per verzoek worden verwerkt, zoals schroeflengte en schroef einde, magnetische rem, encoder, anti-backlash moer, enz.; en de lood schroef kan ook teflon gecoat op verzoek.

Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 0





Beschrijvingen:



Productnaam

 Hybride stappenmotoren van 86 mm

Model

 VSM86HSM

Type

 hybride stappenmotoren

Staphoek

 10,8°

Spanning (V)

 Drie vierde.8

Stroom (A)

 6

Weerstand (Ohm)

 0.5/0.8

Inductaantie (mH)

4/8.5
Looddraden 4

Motorlengte (mm)

76/114
Omgevingstemperatuur -20 °C ~ +50 °C
Temperatuurverhoging 80K max.
Dielectrische sterkte 1mA Max. @ 500V, 1KHz, 1 sec.
Isolatieweerstand 100MΩ Min. @500Vdc



Certificaten:



Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 1

Elektrische parameters:

Motorgrootte

Spanning

Fase

(V)

Stroom

Fase

(A)

Resistentie

Fase

(Ω)

Inductievermogen

Fase

(mH)

Aantal

Looddraden

Inertie van rotor

(g.cm)2)

Gewicht van de motor

(g)

Motorlengte L

(mm)
86 3 6 0.5 4 4 1300 2400 76
86 4.8 6 0.8 8.5 4 2500 5000 114


Specificaties en prestatieparameters van loodschroeven:



Diameter

(mm)

Lood

(mm)

Stap

(mm)

Afschakeling van de zelfvergrendelende kracht

(N)
15.875 2.54 0.0127 2000
15.875 3.175 0.015875 1500
15.875 6.35 0.03175 200
15.875 12.7 0.0635 50
15.875 25.4 0.127 20



Opmerking: Voor meer specificaties van loodschroeven, neem contact met ons op.



VSM86HSM-standaard buitenmotorontwerp:



Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 2

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



86 mm hybride stappenmotoren standaard captive motor contour tekening:

Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 3





Vermelding:

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Slag S

(mm)

Dimensie A

(mm)

 Afmeting B (mm)
L = 76 L = 114
12.7 29.7 0 0
19.1 36.1 2.1 0
25.4 42.4 8.4 0
31.8 48.8 14.8 0
38.1 55.1 21.1 0
50.8 67.8 33.8 0
63.5 80.5 46.5 8.5


86 mm hybride stappenmotor standaard door-vast motor contour tekening:

Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 4

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Versnellings- en stuwkruif:

86 serie 76 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ15.88mm loodschroef)



Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 5





86 serie 114 mm motorlengte bipolair Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ15.88mm loodschroef)





Nema 34 (86mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, materiaal met geringe geluidssterkte, met lange levensuur, formedical 6

Lood (mm) Lijne snelheid (mm/s)
2.54 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 12.7
3.175 1.5875 3.175 4.7625 6.35 7.9375 9.525 11.1125 12.7 14.2875 15.875
6.35 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575 31.75
12.7 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15 63.5
25.4 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3 127





Testvoorwaarde:

Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V







Toepassingsgebieden:



CNC-gereedschapsmachines:86 mm hybride stappenmotoren worden veel gebruikt in CNC-machinewerktuigen om de beweging en de positie van snijgereedschappen te regelen om hoge precisie bewerkingswerkzaamheden te realiseren.



Automatiseringsapparatuur:86 mm hybride stappenmotoren kunnen worden gebruikt in verschillende automatiseringsapparatuur, zoals automatische verpakkingsmachines, automatische sorteringssystemen, geautomatiseerde productielijnen, enz.,voor het regelen van beweging en positionering.



3D-printen:Op het gebied van 3D-printen worden 86 mm hybride stappenmotoren gebruikt om de positie en beweging van de printerkop te regelen om precieze printoperaties te realiseren.



Medische hulpmiddelen86 mm hybride stappenmotoren worden veel gebruikt in medische apparaten, zoals medische spuitpompen, medische robots, medische scannerapparatuur, enz., voor nauwkeurige positiebeheersing en bewegingsbeheersing.



Telecommunicatieapparatuur:86 mm hybride stappenmotoren kunnen worden gebruikt voor nauwkeurige positionering en besturing in telecommunicatieapparatuur, zoals het positioneringssysteem van communicatieantennes,nauwkeurige besturing van glasvezelapparatuur.



Textielmachines:In de textielindustrie kunnen 86 mm hybride stappenmotoren worden gebruikt om spinnmachines, weefgetouwen en andere apparatuur te bedienen om de nauwkeurigheid en stabiliteit van het textielproces te waarborgen.



Robotica:86 mm hybride stappenmotoren kunnen worden gebruikt in een verscheidenheid aan robotica-toepassingen, waaronder industriële robots, servicerobots, samenwerkende robots, enz., voor nauwkeurige beweging en werking.



Geautomatiseerde opslagsystemen:In geautomatiseerde opslag- en logistieke systemen kunnen 86 mm hybride stappenmotoren worden gebruikt om transportbanden, liften,stackers en andere apparatuur voor het bereiken van een nauwkeurige positionering en behandeling van items.

Voordeel:



Vlot en nauwkeurig bewegen:86 mm hybride stappenmotoren kunnen dankzij hun inherente stappenresolutie een soepele en precieze beweging bereiken.vermindering van het risico op trillingen en kwaliteitsvolle prestaties.



Hoog koppel bij lage toerentallen:Hybride stappenmotoren leveren zelfs bij lage snelheden een hoog koppel, waardoor ze geschikt zijn voor toepassingen die een sterk vasthouden of startkoppel vereisen.Deze eigenschap is bijzonder gunstig in situaties waarin de motor de positie tegen externe krachten moet behouden.



Een breed scala aan stappenresoluties:Met behulp van micro-stepping-technieken kan de motor elke stap in kleinere sub-stappen verdelen.wat resulteert in een soepelere beweging en verbeterde positie nauwkeurigheid.

Gemakkelijk te besturen en te besturen: Hybride stappenmotoren hebben een eenvoudige aandrijving en besturingsarchitectuur, meestal met behulp van puls- en richtingssignalen.Dit maakt ze gemakkelijk te integreren in verschillende besturingssystemen, waardoor de complexiteit en de ontwikkelingstijd worden verminderd.



Hoge betrouwbaarheid en duurzaamheid:86 mm hybride stappenmotoren staan bekend om hun robuustheid en lange levensduur.zonder afbreuk te doen aan de prestaties.



Kosteneffectieve oplossing:Hybride stappenmotoren bieden een kosteneffectieve oplossing in vergelijking met andere bewegingsbesturingstechnologieën, zoals servomotoren.het toepassen ervan voor toepassingen waarbij begrotingsoverwegingen van belang zijn.



Veelzijdige toepassingen:86 mm hybride stappenmotoren vinden toepassingen in verschillende industrieën, waaronder robotica, automatisering, productie, 3D-printen, medische apparatuur en meer.Hun veelzijdigheid maakt het mogelijk ze te gebruiken in een breed scala van toepassingen die een precieze positionering en besturing vereisen.

Voorschriften voor de selectie van motoren:

¢ Bewegingsrichting/montagerichting

¢Verdragseisen

¢Slagvereisten

“Vereisten voor eindbewerking

Vereisten op nauwkeurigheid

¢Voorschriften voor de terugkoppeling van de encoder

¢Vereisten voor handmatige aanpassing

¢Milieuraanvragen
