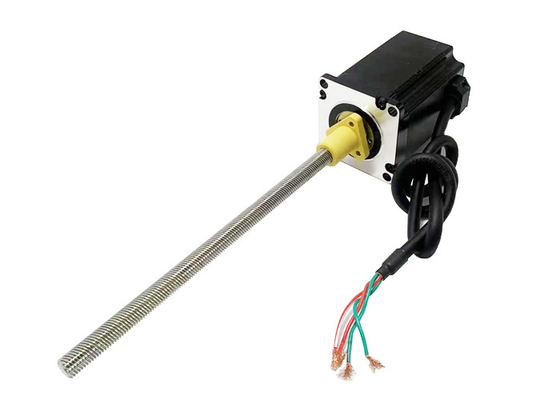

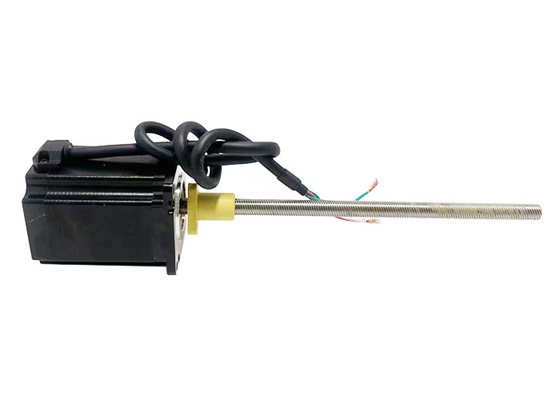

Nema 23 (57mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge.
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM57HSM |
Min. bestelaantal | 1Unit |
Prijs | $40~$94/Unit |
Verpakking Details | Het standaard de uitvoerpakket, of kan worden aangepast |
Levertijd | 15-30 het werkdagen |
Betalingscondities | Western Union, T/T, L/C, MoneyGram |
Levering vermogen | 1000000 eenheden/jaar |

Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 57mm | Staphoek | 1.8° |
---|---|---|---|
Voltage (v) | 2.3 / 3/3,1/3,8 | Huidig (a) | 3/4 |
Weerstand (Ohms) | 0.75 / 1/0,78/0,95 | Inductantie (MH) | 2.5 / 4.5/3,3/4,5 |
Looddraden | 4 | Stad | Changzhou |
Markeren | hoogwaardige hybride stappenmotor |
Nema 23 (57mm) hybride stappenmotor, bipolair, 4-lead, ACME-leadschroef, laag geluid, lange levensduur, hoge prestaties.

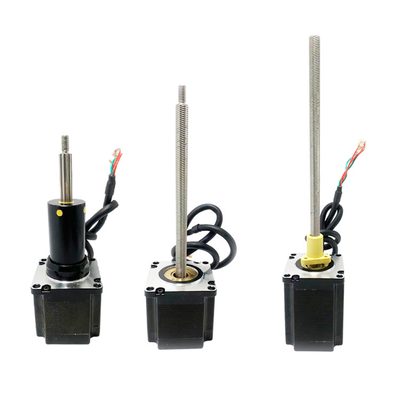

Deze 57 mm hybride stappenmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vaste-as.
Deze motor is verkrijgbaar in maten 20mm, 28mm, 35mm, 42mm, 57mm, 86mm
Staplengte, 0,001524 mm~0,127 mm
Prestaties Maximale stuwkracht tot 240 kg, lage temperatuurverhoging, lage trillingen, lage geluidsgraad, lange levensduur (tot 5 miljoen cycli), hoge positioneringsnauwkeurigheid (tot ±0,01 mm)
Beschrijvingen:
Productnaam |
Hybride stappenmotoren van 57 mm |
Model |
VSM57HSM |
Type |
hybride stappenmotoren |
Staphoek |
10,8° |
Spanning (V) |
2.3 / 3 / 3.1 / 3.8 |
Stroom (A) |
3/4 |
Weerstand (Ohm) |
00,75 / 1 / 0,78 / 0.95 |
Inductaantie (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Looddraden | 4 |
Motorlengte (mm) |
45 / 55 / 65 / 75 |
Omgevingstemperatuur | -20 °C ~ +50 °C |
Temperatuurverhoging | 80K max. |
Dielectrische sterkte | 1mA Max. @ 500V, 1KHz, 1 sec. |
Isolatieweerstand | 100MΩ Min. @500Vdc |
Certificaten:
Elektrische parameters:
Motorgrootte |
Spanning Fase (V) |
Stroom Fase (A) |
Resistentie Fase (Ω) |
Inductievermogen Fase (mH) |
Aantal Looddraden |
Inertie van rotor (g.cm)2) |
Gewicht van de motor (g) |
Motorlengte L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Specificaties en prestatieparameters van loodschroeven:
Diameter (mm) |
Lood (mm) |
Stap (mm) |
Afschakeling van de zelfvergrendelende kracht (N) |
9.525 | 1.27 | 0.00635 | 800 |
9.525 | 2.54 | 0.0127 | 300 |
9.525 | 5.08 | 0.0254 | 90 |
9.525 | 10.16 | 0.0508 | 30 |
9.525 | 25.4 | 0.127 | 6 |
Opmerking: Voor meer specificaties van loodschroeven, neem contact met ons op.
VSM57HSM-standaardtekening van de motor:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Standaardontwerp van de 57 mm hybride stapsmotoren voor een ingebouwde motor:
Vermelding:
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Slag S (mm) |
Dimensie A (mm) |
Afmeting B (mm) | |||
L = 45 | L = 55 | L = 65 | L = 75 | ||
12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |
57 mm hybride stapsmotor standaard door-vast motor contour tekening:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Versnellings- en stuwkruif:
57 serie 45 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ9.525 mm loodschroef)
57 serie 55mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ9.525 mm loodschroef)
Lood (mm) | Lijne snelheid (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Testvoorwaarde:
Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
57 serie 65 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ9.525 mm loodschroef)
57 serie 75 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ9.525 mm loodschroef)
Lood (mm) | Lijne snelheid (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
Testvoorwaarde:
Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
Toepassingsgebieden:
3D-printen:57 mm hybride stappenmotoren worden veel gebruikt in 3D-printers om de positie en beweging van de printerkop te regelen.
CNC-gereedschapsmachines:In machine-gereedschappen met computernumerieke besturing (CNC) worden hybride stappenmotoren van 57 mm gebruikt om de beweging van snijgereedschappen voor nauwkeurige bewerkingen te regelen.
Automatiseringsapparatuur:57 mm hybride stappenmotoren kunnen worden gebruikt in een verscheidenheid aan automatiseringsapparatuur, zoals automatische verpakkingsmachines, automatische sorteringssystemen, automatische assemblagelijnen, enz.,voor het regelen van beweging en positionering.
Textielmachines:In de textielindustrie kunnen 57 mm hybride stapsmotoren worden gebruikt om spinnerijen, weefgetouwen en andere apparatuur te bedienen om de nauwkeurigheid en stabiliteit van het textielproces te waarborgen.
Medische apparatuur:57 mm hybride stappenmotoren worden veel gebruikt in medische apparatuur zoals medische spuitpompen, medische robots, beeldscanapparatuur, enz. voor nauwkeurige positiebeheersing en bewegingsbeheersing.
Robotica:57 mm hybride stappenmotoren worden gebruikt in een verscheidenheid aan robotica toepassingen, waaronder industriële robots, service robots, collaborative robots, enz., voor nauwkeurige beweging en manipulatie.
Geautomatiseerde opslagsystemen:In geautomatiseerde opslag- en logistieke systemen kunnen 57 mm hybride stappenmotoren worden gebruikt om transportbanden, liften,stackerkraan en andere apparatuur voor het bereiken van een nauwkeurige positionering en hantering van items.
Dit zijn slechts enkele van de typische toepassingen van 57 mm hybride stappenmotoren, en in feite worden ze veel gebruikt op vele andere gebieden, waaronder drukapparatuur, beveiligingssystemen,nauwkeurigheidsinstrumenten, enzovoort.
Voordeel:
Hoog koppel/grootteverhouding:Ondanks hun compacte grootte kunnen hybride stappenmotoren van 57 mm een hoog koppel leveren.
Open-loopbesturing:Hybride stappenmotoren kunnen in een open-loop besturingssysteem werken, wat betekent dat ze geen positiefeedback-apparaten zoals encoders nodig hebben.Dit vereenvoudigt het controlesysteem en vermindert de totale kosten.
Precieze positionering:Hybride stappenmotoren bieden precieze positioneringsmogelijkheden vanwege hun inherente stappenresolutie.
Gemakkelijk functioneren:Hybride stapsmotoren kunnen een soepele werking bereiken, vooral wanneer ze worden aangedreven met microstamptechnieken.wat resulteert in een soepelere beweging en verminderde trillingen.
Snelle reactietijd:Hybride stappenmotoren hebben snelle reactietijden, waardoor snelle versnelling en vertraging mogelijk zijn.
Hoge betrouwbaarheid en duurzaamheid:Hybride stappenmotoren staan bekend om hun robuustheid en betrouwbaarheid.
Kosteneffectieve oplossing:In vergelijking met andere bewegingsbesturingstechnologieën zoals servomotoren bieden hybride stappenmotoren over het algemeen een kosteneffectievere oplossing.Ze zorgen voor een goede balans tussen prestaties en betaalbaarheid.
Eenvoudige integratie:Hybride stappenmotoren zijn wijdverspreid beschikbaar en compatibel met verschillende aandrijfelektronica en besturingssystemen.
Energie-efficiëntie:Hybride stappenmotoren verbruiken alleen energie wanneer ze in beweging zijn, waardoor ze energiezuinig zijn.
Voorschriften voor de selectie van motoren:
¢ Bewegingsrichting/montagerichting
¢Verdragseisen
¢Slagvereisten
Vereisten voor eindbewerking
Vereisten op nauwkeurigheid
¢Voorschriften voor de terugkoppeling van de encoder
¢Vereisten voor handmatige aanpassing
¢Milieuraanvragen
