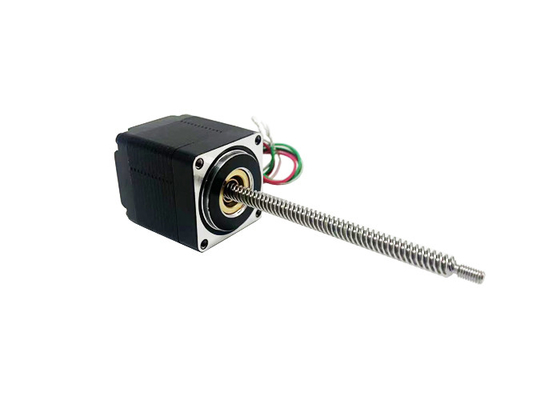

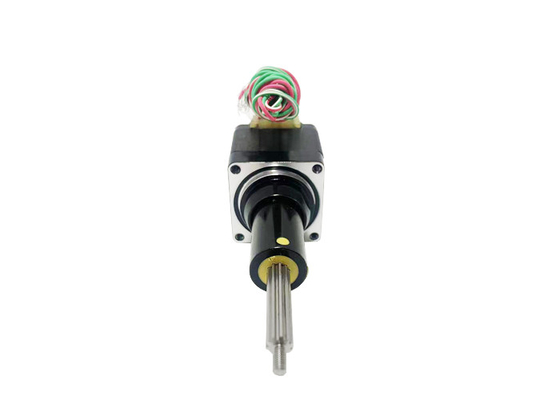

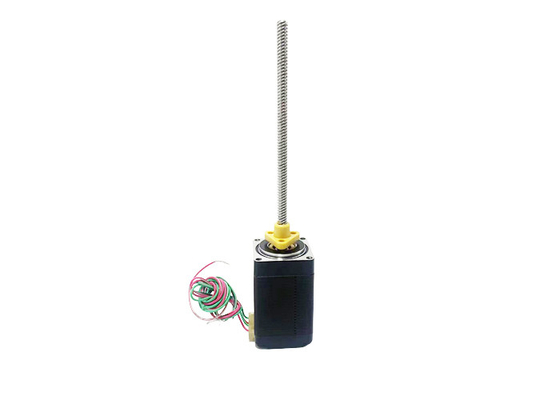

Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge.

  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
  • Nema 11 (28mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance.
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM28HSM
Min. bestelaantal 1Unit
Prijs $31~$80/Unit
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities Western Union, T/T, L/C, MoneyGram
Levering vermogen 1000000 eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motorgrootte 28mm Staphoek 1.8°
Voltage (v) 2.1 / 3.7 Huidig (a) 1
Weerstand (Ohms) 2.1 / 3.7 Inductantie (MH) 1.5 / 2.3
Looddraden 4 Stad Changzhou
Markeren

Hybride stappenmotor met laag geluid

,

lange levensduur hybride stappenmotor
Laat een bericht achter
Productomschrijving

Nema 11 (28mm) hybride stapmotor, bipolair, 4-lead, ACME-lead schroef, laag geluid, lange levensduur, hoge prestaties.

Deze 28 mm hybride stapsmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vast-as.

Maximale stuwkracht tot 240 kg, lage temperatuurstijging, lage trillingen, lage geluidsgraad, lange levensduur (tot 5 miljoen cycli) en hoge positioneringsnauwkeurigheid (tot ±0,01 mm)



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 0

VSM28HSM-standaard buitenmotorontwerp:



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 1

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef





Beschrijvingen:



Productnaam

 28 mm hybride stapsmotoren

Model

 VSM28HSM

Type

 hybride stappenmotoren

Staphoek

 10,8°

Spanning (V)

 2.1 / 3.7

Stroom (A)

 1

Weerstand (Ohm)

 2.1 / 3.7

Inductaantie (mH)

1.5 /2.3
Looddraden 4

Motorlengte (mm)

35/45
Omgevingstemperatuur -20 °C ~ +50 °C
Temperatuurverhoging 80K max.
Dielectrische sterkte 1mA Max. @ 500V, 1KHz, 1 sec.
Isolatieweerstand 100MΩ Min. @500Vdc



Certificaten:



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 2

Elektrische parameters:



Motorgrootte

Spanning/

Fase

(V)

Stroom/

Fase

(A)

Weerstand/

Fase

(Ω)

Inductie/

Fase

(mH)

Aantal

Looddraden

Inertie van rotor

(g.cm)2)

Gewicht van de motor
(g)

Motorlengte L

(mm)
28 2.1 1 2.1 1.5 4 9 120

34
28 3.7 1 3.7 2.3 4 13 180



45





Specificaties en prestatieparameters van loodschroeven:



Diameter

(mm)

Lood

(mm)

Stap

(mm)

Afschakeling van de zelfvergrendelende kracht

(N)
4.76 0.635 0.003175 100
4.76 1.27 0.00635 40
4.76 2.54 0.0127 10
4.76 5.08 0.0254 1
4.76 10.16 0.0508 0



Opmerking: Voor meer specificaties van loodschroeven, neem contact met ons op.



28 mm hybride stapsmotoren standaard motorontwerp:



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 3

Vermelding:

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Slag S

(mm)

Dimensie A

(mm)

 Afmeting B (mm)
L = 34 L = 42
12.7 19.8 6.5 0
19.1 26.2 12.9 0
25.4 32.5 19.2 5.9
31.8 38.9 25.6 12.3
38.1 45.2 31.9 18.6
50.8 57.9 44.6 31.3
63.5 70.6 57.3 44


28 mm hybride stapsmotor standaard door-vast motor contour tekening:



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 4

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Versnellings- en stuwkruif:

28 serie 34mm motor lengte bipolaire Chopper aandrijving

100% huidige pulsfrequentie en stuwkurve (Φ4,76 mm loodschroef)

Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 5



28 serie 45 mm motor lengte bipolaire Chopper aandrijving

100% huidige pulsfrequentie en stuwkurve (Φ4,76 mm loodschroef)

Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 6





Lood (mm) Lijne snelheid (mm/s)
0.635 0.635 1.27 1.905 2.54 3.175 3.81 4.445 5.08 5.715 11.43
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43 22.86
2.54 2.54 5.08 7.62 10.16 12.7 15.24 17.78 20.32 22.86 45.72
5.08 5.08 10.16 15.24 20.32 25.4 30.48 35.56 40.64 45.72 91.44
10.16 10.16 20.32 30.48 40.64 50.8 60.96 71.12 81.28 91.44 182.88



Testvoorwaarde:

Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 24V





Toepassingsgebieden:



Robotica:Hybride stappenmotoren worden veel gebruikt in de robotica. Ze kunnen worden gebruikt om de gewrichten van robots aan te drijven, waardoor precieze positiebeheersing en een hoog koppel worden verkregen.De toepassingen van de robotica omvatten industriële robots, service-robots, medische robots, enz.



Automatiseringsapparatuur:Hybride stappenmotoren kunnen ook worden gebruikt in een verscheidenheid aan automatiseringsapparatuur, zoals automatische verpakkingsmachines, geautomatiseerde productielijnen, drukkerijen, textielmachines en meer.Ze zorgen voor een nauwkeurige positie controle, hoge snelheid en betrouwbare prestaties.



3D-printersHybride stappenmotoren spelen een belangrijke rol in 3D-printers.Hybride stappenmotoren in 3D-printers zorgen voor nauwkeurige positionering en soepele beweging om de printkwaliteit te garanderen.



Medische hulpmiddelen:Hybride stappenmotoren worden ook veel gebruikt in medische apparaten, zoals medische beeldvorming, chirurgische robots, spuitjes, geautomatiseerde monsterverwerking en meer.Hybride stappenmotoren zorgen voor nauwkeurige positie- en bewegingscontrole in deze apparaten om te voldoen aan de eisen van de medische industrie voor hoge precisie en betrouwbaarheid.



Automobiele apparatuur:Hybride stappenmotoren worden ook gebruikt in een breed scala aan automobielapparatuur.evenals in verschillende besturingssystemen in het voertuigHybride stappenmotoren bieden een zeer nauwkeurige positiebeheersing en betrouwbare prestaties in automobielapparatuur.



Voordeel:



Hoge nauwkeurigheid:Hybride stappenmotoren zorgen voor een zeer nauwkeurige positiebeheersing.Dit maakt ze zeer geschikt voor toepassingen die fijne bewegingscontrole vereisen.



Goede prestaties bij lage snelheden:Hybride stappenmotoren presteren goed bij lage snelheden. Ze kunnen een hoog koppel leveren, waardoor het gemakkelijk is om te gaan met toepassingen die een hoog startkoppel vereisen of bij lage snelheden draaien.Dit maakt ze handig in scenario's die nauwkeurige controle en slow motion vereisen.



Eenvoudige aandrijflijn:Hybride stappenmotoren hebben een relatief eenvoudige aandrijflijn.Precieze positie- en snelheidsregeling van stappenmotoren kan worden bereikt met passende aandrijflijnen.



Hoge betrouwbaarheid:Hybride stappenmotoren bieden hoge betrouwbaarheid en duurzaamheid.Ze zijn meestal vervaardigd met sterke magnetische ontwerpen en hoogwaardige materialen die een stabiele prestatie behouden gedurende lange perioden van werking en herhaalde startsDit maakt ze geschikt voor toepassingen die lange looptijden en hoge betrouwbaarheid vereisen.



Snelle reactie en dynamische prestaties:Hybride stappenmotoren hebben een snelle reactietijd, waardoor nauwkeurige positieveranderingen in een korte periode mogelijk zijn.en kan omgaan met plotselinge veranderingen van de belastingDit maakt ze geschikt voor toepassingen die een snelle respons en een hoge dynamische prestaties vereisen.



Voorschriften voor de selectie van motoren:

¢ Bewegingsrichting/montagerichting

¢Verdragseisen

¢Slagvereisten

“Vereisten voor eindbewerking

Vereisten op nauwkeurigheid

¢Voorschriften voor de terugkoppeling van de encoder

¢Vereisten voor handmatige aanpassing

¢Milieuraanvragen



Productiewerkplaats:



Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 7

Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 8

Nema 11 (28mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge. 9
