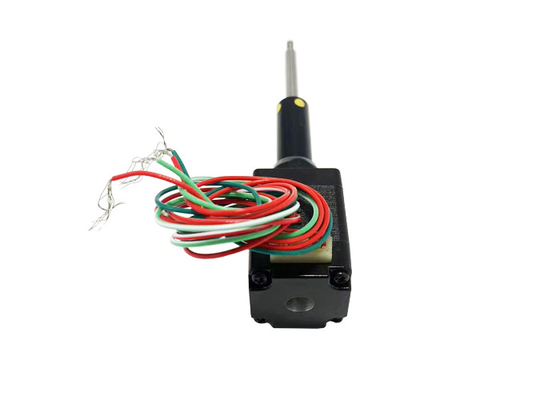

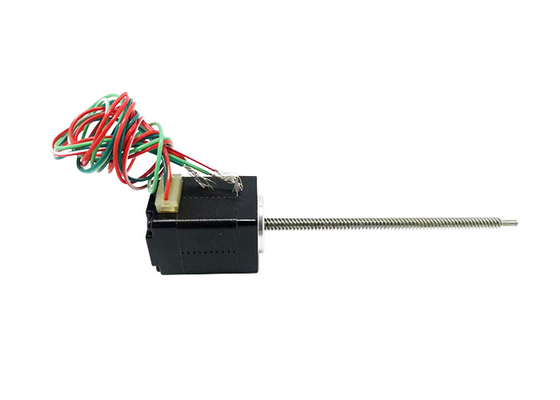

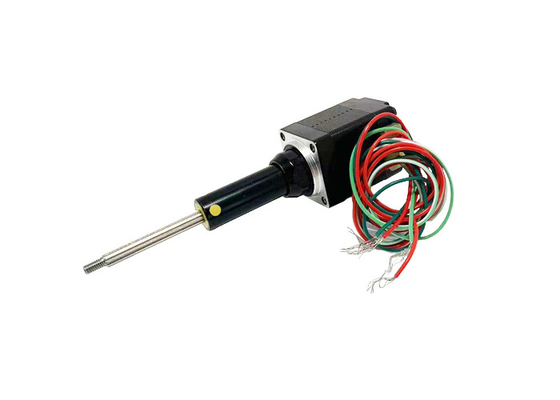

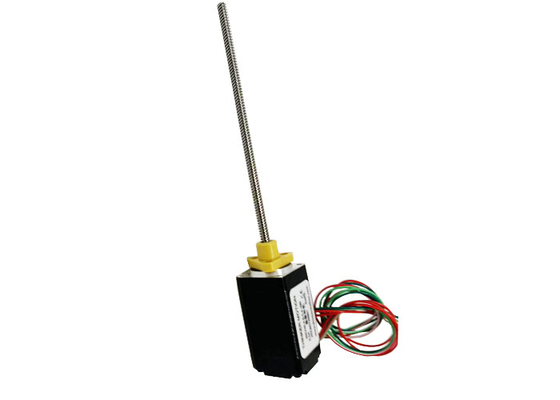

Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge

  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM20HSM
Min. bestelaantal 1Unit
Prijs $33~$78/Unit
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities Western Union, T/T, L/C, MoneyGram
Levering vermogen 1000000 eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motorgrootte 20mm Voltage/Fase 2.5 / 6.3V
Stroom/Fase 0.5A Weerstand/Fase 5.1 / 12.5Ω
Inductantie/Fase 1.5 / 4.5mH Aantal looddraden 4
Rotorinertie 2 g·cm ² Stad Changzhou
Laat een bericht achter
Productomschrijving

Nema 8 (20mm) hybride stappenmotor, bipolair, 4-lead, ACME-leadschroef, laag geluid, lange levensduur, hoge prestaties

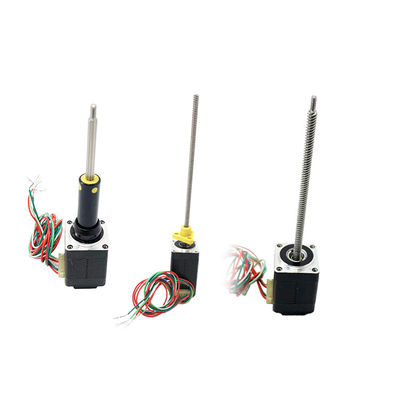

Deze 20 mm hybride stappenmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vast-as.

Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge 0

VSM20HSM-standaardtekening van de motor:



Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge 1





Beschrijvingen:





Productnaam

 20 mm Hybride stappenmotoren met externe aandrijving

Model

 VSM20HSM

Type

 hybride stappenmotoren

Staphoek

 10,8°

Spanning (V)

 2.5 / 6.3

Stroom (A)

 0.5

Weerstand (Ohm)

 5.1 / 12.5

Inductaantie (mH)

1.5 / 4.5
Looddraden 4

Het vasthoudend koppel (N.m.)

0.02 / 0.04

Motorlengte (mm)

30 / 42
Omgevingstemperatuur -20 °C ~ +50 °C
Temperatuurverhoging 80K max.
Dielectrische sterkte 1mA Max. @ 500V, 1KHz, 1 sec.
Isolatieweerstand 100MΩ Min. @500Vdc



Certificaten:



Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge 2

Elektrische parameters:



Motorgrootte

Spanning/

Fase

(V)

Stroom/

Fase

(A)

Weerstand/

Fase

(Ω)

Inductie/

Fase

(mH)

Aantal

Looddraden

Inertie van rotor

(g.cm)2)

Houdend koppel

(N.m.)

Motorlengte L

(mm)
20 2.5 0.5 5.1 1.5 4 2 0.02 30
20 6.3 0.5 12.5 4.5 4 3 0.04 42



Algemene technische parameters:



Radiële vrijheid 0.02 mm Max (450 g belasting) Isolatieweerstand 100MΩ @500VDC
Axiële vrijheid 0.08 mm Max (450 g lading) Dielectrische sterkte 500VAC, 1mA, 1s@1KHZ
Maximale radiale belasting 15N (20 mm van het oppervlak van de flens) Isolatie klasse Klasse B (80K)
Maximale axiale belasting 5N Omgevingstemperatuur -20 °C ~ +50 °C



Specificaties van de schroeven:

Diameter van de loodschroef ((mm) Lood ((mm) Stap ((mm) Vermogen om te sluiten zelfvergrendelende kracht (N)
3.5 0.6096 0.003048 80
3.5 1 0.005 40
3.5 2 0.01 10
3.5 4 0.02 1
3.5 8 0.04 0

Torkfrequentiecurve:

Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge 3

Nema 8 (20mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, prestaties met geringe geluidssterkte, met lange levensuur, hoge 4

Testvoorwaarde:

Helikopter aandrijving, half micro-stepping, aandrijvingspanning 24V



Toepassingsgebieden:



3D-printen:20 mm hybride stappenmotoren kunnen worden gebruikt voor bewegingscontrole in 3D-printers om de printerkop, het podium en het asbewegingssysteem aan te sturen.



Automatiseringsapparatuur: Deze stappenmotoren worden gewoonlijk gebruikt in automatiseringsapparatuur, zoals automatische verpakkingsmachines, automatische assemblagelijnen, automatische manipulatie-robotarm, enz.voor het nauwkeurig regelen van positie en snelheid.



Robotica:Op het gebied van robotica worden 20 mm hybride stapsmotoren gebruikt om de gewrichtsbewegingen van robots te regelen voor nauwkeurige houdings- en positiecontrole.



CNC-gereedschapsmachines:Deze stappenmotoren worden ook gebruikt in CNC-gereedschapsmachines om precieze bewegingen van gereedschappen of tafels voor hoge precisiebewerking te bewerkstelligen.



Medische apparatuur:In medische apparatuur kunnen 20 mm hybride stapsmotoren worden gebruikt om de beweging van componenten in medische apparatuur, zoals chirurgische robots en medicijnleveringssystemen, nauwkeurig te regelen.



Automobiele apparatuur:In de automobielindustrie kunnen deze stappenmotoren worden gebruikt om de positie en beweging van automobielonderdelen te regelen, zoals vensterheffings- en -verlagingssystemen, stoelinstelingssystemen,enzovoort..



Slimme woning:Op het gebied van slimme huizen kunnen 20 mm hybride stappenmotoren worden gebruikt om het openen en sluiten van gordijnen, roterende camera's in beveiligingssystemen in huis, enz. te regelen.



Dit zijn slechts enkele van de veel voorkomende toepassingsgebieden van hybride 20 mm stappenmotoren, in feite hebben stappenmotoren een breed scala aan toepassingen in verschillende industrieën en gebieden.Specifieke gebruiksscenario's zijn ook afhankelijk van hun specifieke specificaties, prestatie- en controlevereisten.



Voordeel:



Precies en positiebepaling:Hybride stappenmotoren bieden een hoge nauwkeurigheid en positioneringsmogelijkheid voor fijne stappenbewegingen, vaak met lage stappenhoeken zoals 1,8 graden of 0,9 graden,wat resulteert in een nauwkeuriger positiebeheer.



Hoog koppel en hoog toerental:Hybride stappenmotoren zijn structureel ontworpen om een hoog koppel te leveren en, met de juiste bestuurder en controller, een hoge snelheid.Dit maakt ze geschikt voor toepassingen die zowel hoog koppel als hoge snelheid beweging vereisen.



Beheersbaarheid en programmeerbaarheid:Hybride stappenmotoren zijn een open-loop besturingssysteem met een goede besturbaarheid.resulterend in zeer programmeerbare en controleerbare bewegingssequenties.



Eenvoudig aansturen en besturen:Hybride stappenmotoren hebben een relatief eenvoudige aandrijving en besturingscircuits in vergelijking met andere soorten motoren.Deze systemen kunnen worden gebruikt voor het opstellen van een programma voor het opstellen van een programma voor het opstellen van een programma.Dit vereenvoudigt het ontwerp en de installatie van het systeem en vermindert de kosten.



Hoge betrouwbaarheid en stabiliteit:Hybride stappenmotoren bieden hoge betrouwbaarheid en stabiliteit door hun eenvoudige constructie, het kleine aantal bewegende onderdelen en het borstelloze ontwerp.hebben een lange levensduur, en zorgen voor een stabiele prestatie bij correct gebruik en gebruik.



Energiezuinig en lawaaiarm:Hybride stappenmotoren zijn energiezuinig en leveren een hoog uitgangsmoment bij relatief laag vermogen.het geven van een voordeel in geluidsgevoelige toepassingen.



Voorschriften voor de selectie van motoren:

¢ Bewegingsrichting/montagerichting

¢Verdragseisen

¢Slagvereisten

“Vereisten voor eindbewerking

Vereisten op nauwkeurigheid

¢Voorschriften voor de terugkoppeling van de encoder

¢Vereisten voor handmatige aanpassing

¢Milieuraanvragen
