20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
Place of Origin China
Merknaam VIC-TECH
Certificering RoHS
Model Number VSM20HS30-C2-0254-100-01
Minimum Order Quantity 1Unit
Prijs $32.8~$45.7/Unit
Packaging Details Standard export package, or can be customized
Delivery Time 15-30 work days
Payment Terms Western Union, T/T, L/C, MoneyGram
Supply Ability 1000000 Units/year

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motor size 20mm Voltage/Phase 2.5 / 6.3V
Current/Phase 0.5A Resistance/Phase 5.1 / 12.5Ω
Inductance/Phase 1.5 / 4.5mH Number of lead wires 4
Rotor inertia 2 g·cm² city Changzhou
Markeren

2.5V hybride lineaire stappenmotor

,

20 mm hybride lineaire stappenmotor

,

2fasige hybride lineaire stappenmotor
Laat een bericht achter
Productomschrijving

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur

Nema 8 (20 mm) hybride stappenmotor, bipolair, 4-draads, laag geluidsniveau, lange levensduur, hoge prestaties, CE- en RoHS-gecertificeerd.

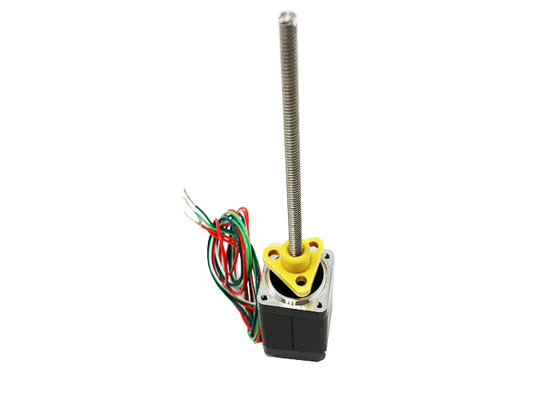

VSM20HS30-C2-0254-100-01 Standaard extern aangedreven motoren Buitenaanzicht:

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 0

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 1





Beschrijvingen:





productnaam

 20 mm extern aangedreven hybride stappenmotoren

Model

 VSM20HS30-C2-0254-100-01

Type

 hybride stappenmotoren

Stap Hoek

 1,8°

Spanning (V)

 2,5 / 6,3

Stroom (A)

 0,5

Weerstand (Ohm)

 5.1 / 12.5

Inductantie (mH)

1,5 / 4,5
Loden draden 4

Houdkoppel (Nm)

0,02 / 0,04

Motorlengte (mm)

30 / 42
Omgevingstemperatuur -20℃ ~ +50℃
Temperatuurstijging 80K maximaal.
Diëlektrische sterkte 1mA maximaal.@ 500V, 1KHz, 1Sec.
Isolatie weerstand 100MΩ Min.@500Vdc



Certificeringen:



20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 2

Elektrische parameters:



Motorgrootte

Spanning/

Fase

(V)

Huidig/

Fase

(A)

Weerstand/

Fase

(Ω)

Inductie/

Fase

(mH)

Aantal

Loden draden

Rotor traagheid

(g.cm2)

Houdkoppel

(Nm)

Motorlengte L

(mm)
20 2.5 0,5 5.1 1.5 4 2 0.02 30
20 6.3 0,5 12.5 4.5 4 3 0.04 42



Algemene technische parameters:



Radiale speling 0,02 mm max (450 g belasting) Isolatie weerstand 100MΩ @500VDC
Axiale speling 0.08mm Max (450g lading) Diëlektrische sterkte 500VAC, 1mA, 1s@1KHZ
Maximale radiale belasting 15N (20 mm vanaf flensoppervlak) Isolatieklasse Klasse B (80K)
Maximale axiale belasting 5N Omgevingstemperatuur -20℃ ~ +50℃



Schroef specificaties:

Loodschroefdiameter (mm) Lood (mm) Stap (mm) Schakel zelfsluitende kracht uit (N)
3.5 0,6096 0,003048 80
3.5 1 0,005 40
3.5 2 0.01 10
3.5 4 0.02 1
3.5 8 0.04 0

Koppel-frequentiecurve:

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 3

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 4

Test conditie:

Chopper aandrijving, halve microstepping, aandrijfspanning 24V



Toepassingsgebieden:

Medische apparaten:20 mm extern aangedreven hybride stappenmotoren worden veel gebruikt op het gebied van medische apparaten, zoals medische spuiten, infuuspompen, beademingsmachines enzovoort.De hoge precisie en geluidsarme kenmerken kunnen de veiligheid en stabiliteit van medische apparatuur garanderen.



Laboratoriuminstrumenten:20 mm out-drive hybride stappenmotoren worden ook vaak gebruikt in laboratoriuminstrumenten, zoals geautomatiseerde analysatoren, vloeistofchromatografen, gaschromatografen enzovoort.De hoge precisie en controleerbaarheid kunnen de nauwkeurigheid en stabiliteit van experimentele resultaten garanderen.



Visuele optische instrumenten:Op het gebied van visuele optische instrumenten worden 20 mm out-drive hybride stappenmotoren vaak gebruikt in autofocuslenzen, videocamera's, telescopen en andere apparatuur om uiterst nauwkeurige scherpstel- en volgfuncties te bereiken.



Halfgeleider:20 mm out-drive hybride stappenmotoren worden ook veel gebruikt in halfgeleiderapparatuur, zoals halfgeleiderproductieapparatuur, wafelsnijder, halfgeleiderverpakkingsapparatuur, enzovoort.Hun hoge precisie en controleerbaarheid kunnen de nauwkeurigheid en stabiliteit van het productieproces van halfgeleiders garanderen.



Communicatie:Op het gebied van communicatie worden 20 mm extern aangedreven hybride stappenmotoren vaak gebruikt in communicatieapparatuur, zoals glasvezelcommunicatieapparatuur, satellietcommunicatieapparatuur.De hoge precisie en geluidsarme kenmerken kunnen de transmissiekwaliteit en stabiliteit van communicatieapparatuur garanderen.



Nieuwe energie:Op het gebied van nieuwe energie worden 20 mm out-drive hybride stappenmotoren vaak gebruikt in fotovoltaïsche zonne-energieapparatuur, zoals zonnevolgers, zonnecollectoren, enz. De hoge precisie en controle kunnen de transmissiekwaliteit en stabiliteit van communicatieapparatuur garanderen.De hoge precisie en controleerbaarheid kunnen de efficiëntie en stabiliteit van zonne-apparatuur garanderen.



Vereisten voor motorselectie:

►Beweging/montagerichting

►Laadvereisten

►Stroke-vereisten

►Beëindig de bewerkingsvereisten

►Precisievereisten

►Encoder-feedbackvereisten

►Handmatige aanpassingsvereisten

►Milieuvereisten



Productie werkplaats:

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 5

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 6

20 mm 2,5 V 2-fasen externe aandrijving Loodschroef Hybride lineaire stappenmotor voor medische apparatuur 7
