VSM10152 10mm diameter M2 lood schroef POM schuifregelaar lineaire stappenmotor met 4 pinnen FPC
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM10152 |
Min. bestelaantal | 1Unit |
Prijs | $3~$7/Unit |
Verpakking Details | The product is packed with pearl cotton, and the outside is in a carton. |
Levertijd | 10~30 days after receiving sample payment |
Betalingscondities | MoneyGram, Western Union,Credit Card,T/T, L/C |
Levering vermogen | 100000\ Units/year |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
---|---|---|---|
Step angle | 18 degrees | Lead screw | M2*P0.4 |
Travel distance | 39mm | Connector pitch | 4 pins FPC |
VSM10152 10mm diameter M2 lood schroef POM schuifregelaar lineaire stappenmotor met 4 pinnen FPC
Beschrijving:
Deze VSM10152 motor is een 10 mm doorsnede lineaire stappenmotor met loodschroef + schuif.
De staphoek is normaal 18°/stap, de loodschroef is M2*P0.4, staplengte is 0,02 mm/stap
(Staplengte betekent de lineaire afstand die de glijbaan aflegt wanneer de motor één stap zet)
De reisafstand is 39 mm en wordt bepaald door de lengte van de loodschroef.
Als klanten denken dat de loodschroef te lang is, en we hebben andere motoren met korte loodschroef voor keuze.
Over het type aansluiting, het is 4 pins FPC.
We kunnen het veranderen in PCB + draden + kabel als klanten een connector willen
(Molex 51021-0400, 1.25mm pitch connector is wat we het meest gebruiken)
Parameters:
Staphoek | 18°/stap | Resistentie | 10Ω/fase | Spanning | 3.3 tot en met 5 V gelijkstroom |
Reizen per stap | 0.02 mm | Schroef met lood | M2 * P0.4 | Effectieve slag | 39 mm |
Maximale startfrequentie | 1000 Hz ((min) | Maximale responsfrequentie | 1200 Hz ((min) | Uittrekkende stuwkracht |
120 g Min (500 PPS) |
Ontwerptekening:

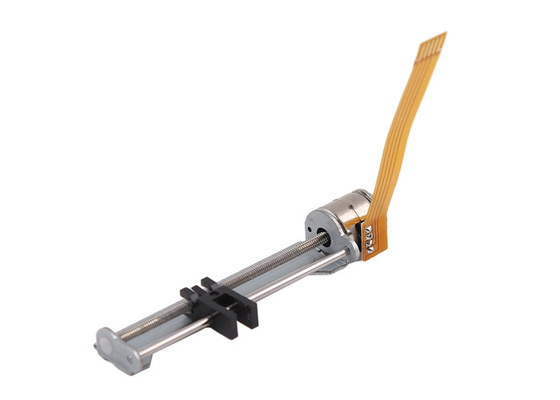

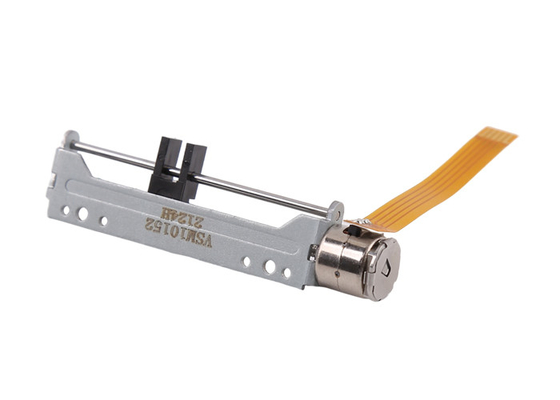

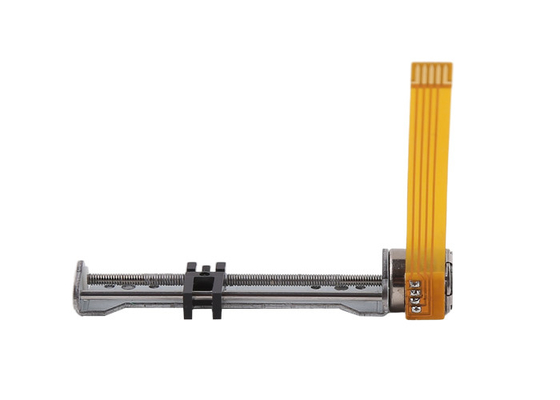

Afbeelding van het product
Over de lineaire stappenmotor met schuiver:
Onze schuifmotor is een complete set met motor + loodschroef + beugel + schuif.
De stappenhoek van de motor bedraagt in het algemeen 18°/stap, wat betekent dat er 20 stappen voor elke beurt.
Wanneer de motor een draai maakt, beweegt de schuiver één leiding.
Voor eenmalige startloodschroeven: pitch = lead.
Dus de staplengte is (staplengte betekent lineaire beweging schuiver reizen, wanneer de stapmotor nemen precies één stap):
Loodschroeflood/stappen van elke rotatie
Bijvoorbeeld als de loodschroef M2*0.4P is (0,4mm pitch regelmatige M2 loodschroef), is de stappenhoek van de motor 18°, de stappenlengte van deze motor is 0.4mm/20=0.02mm/stap.
Ook is de lengte van de loodskroef aanpasbaar, en we moeten ook het ontwerp van de beugel aanpassen, als je de lengte van de loodskroef aanpast.
Toepassing van stappenmotoren:
Stapmotoren worden gebruikt voor nauwkeurige besturing, veel gebruikt op medische apparatuur, 3D-printer, industriële nauwkeurige besturing, automatiseringsapparatuur, enz.
Stepmotoren kunnen worden gebruikt in alle mechanismen die een nauwkeurige controle en een rotatieve/lineaire beweging vereisen.
Voordeel van stappenmotoren:
Stepmotor kan zelfs zonder close-loop encoders / zonder feedback systeem precieze controle bereiken, ook hebben ze geen elektrische borstel.Dus er is geen elektromagnetische interferentie en elektrische vonken problemenIn sommige gevallen kunnen ze DC-borstelmotoren/borstelloze motoren vervangen.
De stapmotoren zijn gemakkelijk te bedienen met de bestuurder, en deze eigenschap vestigt zijn belangrijke positie op het gebied van nauwkeurige besturing.
1Precieze besturing haalbaar, programmeerbaar
2Zonder elektromagnetische interferentie en elektrische vonken.
3Kleine maat.
4Een redelijke prijs.
5Geruisloos.
6. Lange levensduur
