China SM15-45L 2 fase 4 de Precisie 6V gelijkstroom van de Draadmotor het Stappen Motor 15mm de hoek van de 18 graadstap
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | SM15-45 plastic schuifregelaar |
Min. bestelaantal | 1 eenheid |
Prijs | US$4.5~18.5 |
Verpakking Details | Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton. |
Levertijd | 10~30 dagen na ontvangst van de betaling van de steekproef |
Betalingscondities | MoneyGram, Western Union, Creditcard, T/T, L/C |
Levering vermogen | 100000\ eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 15mm (facultatieve 6 8 10 20 25) | Staphoek | 18 graad |
---|---|---|---|
Motortype | stepper motor met loodschroef | Bewegingstype | Lineair (vooruit en achteruit) |
Loodhoogte | M3 hoogte 0.5mm | Drijfvoltage | 6 Vdc |
Spiraalweerstand | 15 ohm (kan aanpassing) | Rijmethode | Bipolaire fase 2-2 |
2-fasige 4-draad lineaire stappenmotor Schroefmotor met beugel Mini-stappenmotor
15 mm M3 loodschroefschuiver met stapmotor:
SM15-45L is een precisie-micro-stapmotor, de effectieve lengte van de kopschroef is 45 mm, de micro-schuifmotor is een POM-schuifmotor met een 6V gelijkstroom lineaire schuifmotor,de M3 loodschroefstand is 0.5mm, en het wordt ondersteund door een loodschroef en een loodschroef De schroef verandert in stuwkracht.
De basisstaphoek van de motor is 18 graden en de motor loopt 20 stappen per week, zodat de verplaatsingsresolutie 0,02 mm kan bereiken, waardoor het doel van nauwkeurige besturing wordt bereikt.
Voor actuatoren wordt de onderverdelingsdrijvingsmethode gebruikt om te voldoen.
Vanwege zijn kleine grootte, hoge precisie en gemakkelijke besturing, wordt deze miniatuur stapmotor veel gebruikt in camera's, optische instrumenten, lenzen, precisie medische apparatuur,automatische deursloten en andere velden.
De verbindingslijn van de motor kan worden aangepast aan de behoeften van de klant, en de schroef slag van de motor kan ook worden aangepast aan de installatie en ontwikkeling van de klant
Dit is een type stappenmotor met een beugel, een loodschroef en een relatieve bewegingsschuiver.
Omdat de uitgangsas van de motor een schroef is, stuwt de schroef tijdens de rotatie van de schroef de schuif naar voren en achteruit.acties zoals vooruitgaan en terugtrekken kunnen gemakkelijk worden verstrektBovendien kan de stapsmotor nauwkeurig de rotatiesnelheid, het aantal rotaties, enz. regelen, wat ook de bewegingssnelheid van de schuiver bepaalt,en de bewegingspositie is nauwkeurig en controleerbaarEn de positie nauwkeurigheid kan worden gecontroleerd tot binnen 0,05 mm.
Vanwege bovenstaande kenmerken worden dergelijke motoren veel gebruikt in schoonheidsapparatuur, medische apparatuur, automatische automaten, snelle inspectie en andere gebieden.
Hoofdtoepassing
1)verkoopmachine
2) Optische instrumenten
3) Precision medical devices (precisie medische hulpmiddelen)
4)schoonheidsapparatuur
Andere toepassingen voor nauwkeurige controle
15 mm M3 loodschroefschuiver stappenmotorSpecificaties:
Model nr. | SM15-45Lplastic schuifregelaar |
Motortype | Lineaire stappenmotor |
Fase nr. | 2 fasen |
Staphoek | 18 graden. |
Stroom per fase |
280 mA /fase |
Faseweerstand | 15 Ohm/fase |
Excitatiemethode | 2-2 bipolaire aandrijving |
Nominale spanning | 6 V gelijkstroom |
Type loodschroef | M3*0,5 Spitsdraad |
Een beroerte | 45 mm |
Uittrekkende stuwkracht | Meer dan 200 gf bij 500 PPS |
Maximale responsfrequentie |
Meer dan 1200 PPS |
Tekening van een 15 mm plastic schuifmotor met 80 mm slag:

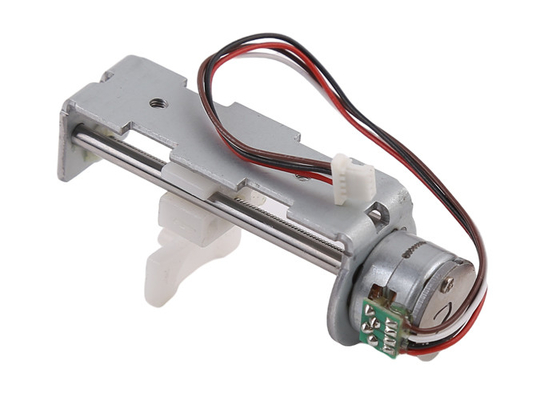

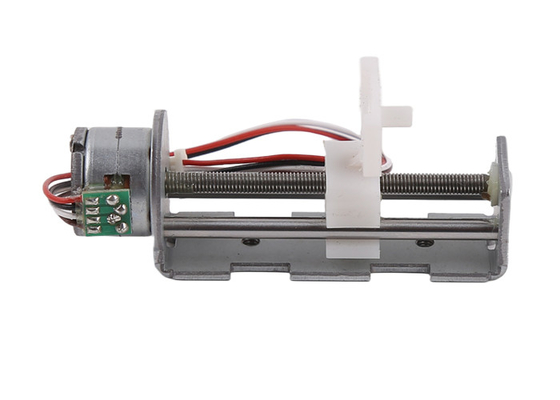

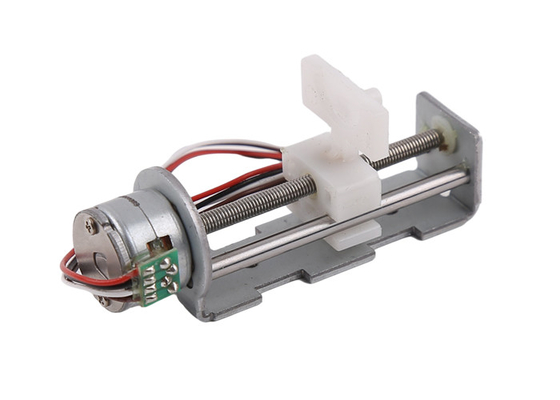

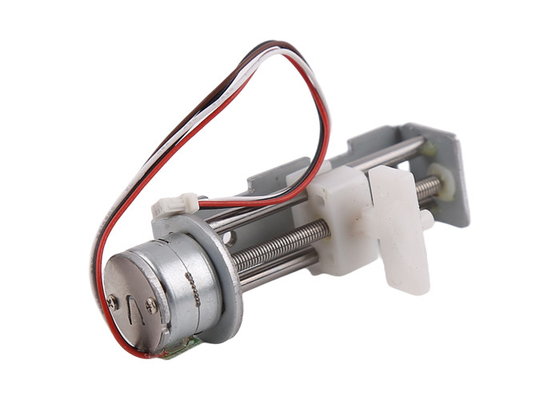

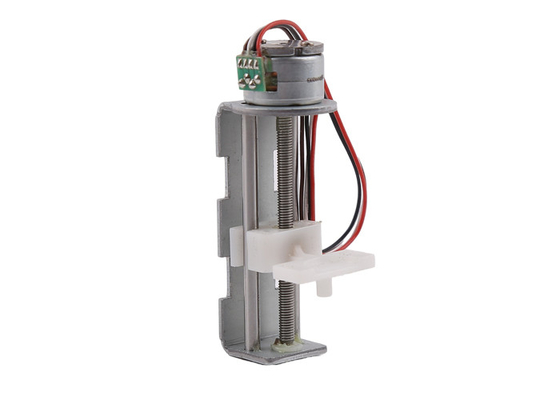

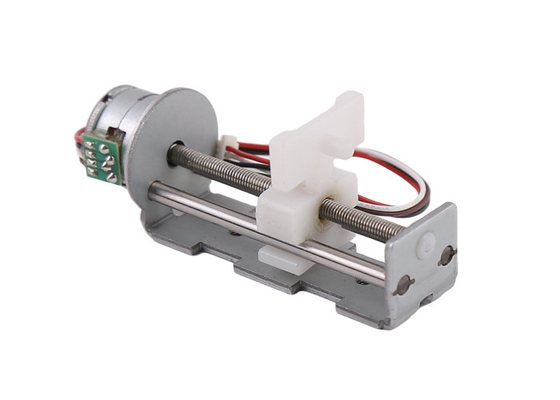

Productweergave voor een 15 mm plastic schuifmotor:
Klanten kunnen de inhoud aanpassen:
1Wat de buitendiameter van het product betreft, kunnen verschillende maten zoals 6 8 10 15 20 25 mm worden geselecteerd op basis van de gebruiksomgeving van de klant, de ruimtelijke sterkte, enz.
2. De uitlaatpositie van de motor kan vrij worden geselecteerd binnen een 360 graden bereik, zodat de installatie vereisten in de beste staat te voldoen.PCB'sFPC-naakte pin.
2Volgens de eisen van de klant kan de effectieve slag van de motor binnen een bepaald bereik worden aangepast, voornamelijk rekening houdend met de diameter en lengte van de schroef.
Meestal kan de maximale lengte van de M2 schroef 50mm zijn, de M3 schroef kan 100mm zijn, en de M4 schroef kan 100mm zijn.Het gebruik van een loodschroef met een te grote diameter voor een kleine motor verbruikt veel energie, dus bij de keuze van een motor moet een uitgebreide overweging worden genomen.
4Het materiaal van de schuifbalk is over het algemeen gemaakt van plastic, dat gemakkelijk te vormen en economisch is.
Wanneer de klant een speciale gebruiksomgeving en -eisen heeft, kan de schuifbalk ook van metalen onderdelen worden gemaakt.
Natuurlijk zal de kosten relatief hoog zijn, wat wordt bepaald op basis van de eisen van de klant voor de vorm en grootte van de schuif.
