NEMA11 28 mm lineaire hybride stappenmotor niet-gecaptive run through shaft

Plaats van herkomst	China
Merknaam	VIC-TECH
Certificering	RoHS
Modelnummer	SM28C0205
Min. bestelaantal	1 eenheid
Prijs	$8.00 - $15.00 / Units
Verpakking Details	Het product wordt ingepakt met parelkatoen, en de buitenkant is in een karton.
Levertijd	10~30 dagen na het ontvangen van steekproefbetaling
Betalingscondities	MoneyGram, Western Union, Creditcard, T/T, L/C
Levering vermogen	100000\ eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

Productdetails

Motortype	Hybride stappenmotor	Staphoek	1.8 graden/stap
Nr van fasen	2 (Bipolaire) fasen	Het type van loodschroef	Tr4,77P1,271N
Spiraalweerstand	9.1Ω±10%	Nominale spanning	4.55V gelijkstroom
Nominale stroom	0.5A/phase
Hoog licht	28 mm lineaire hybride stapmotor , NEMA11 lineaire hybride stappenmotor , Bipolaire hybride lineaire stappenmotor

Laat een bericht achter

Productomschrijving

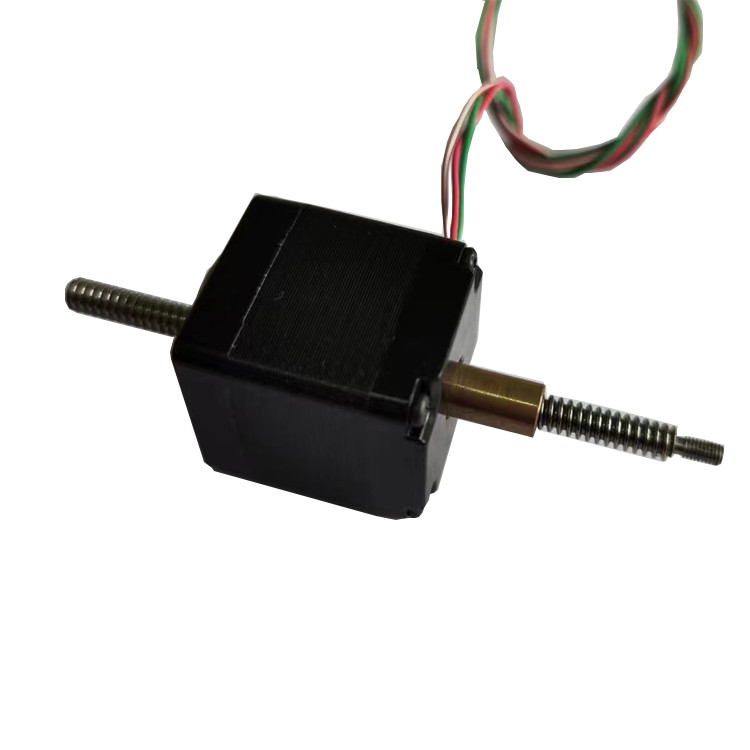

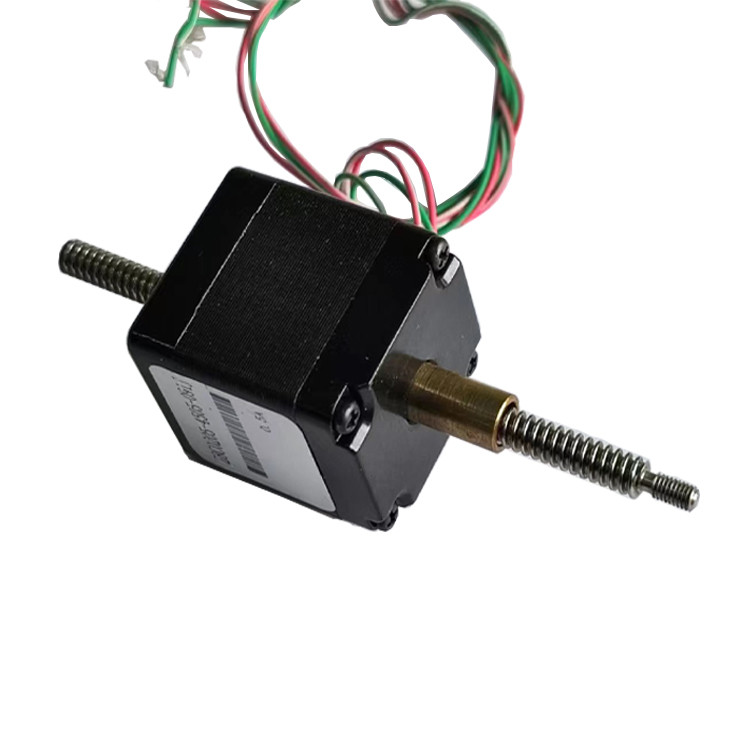

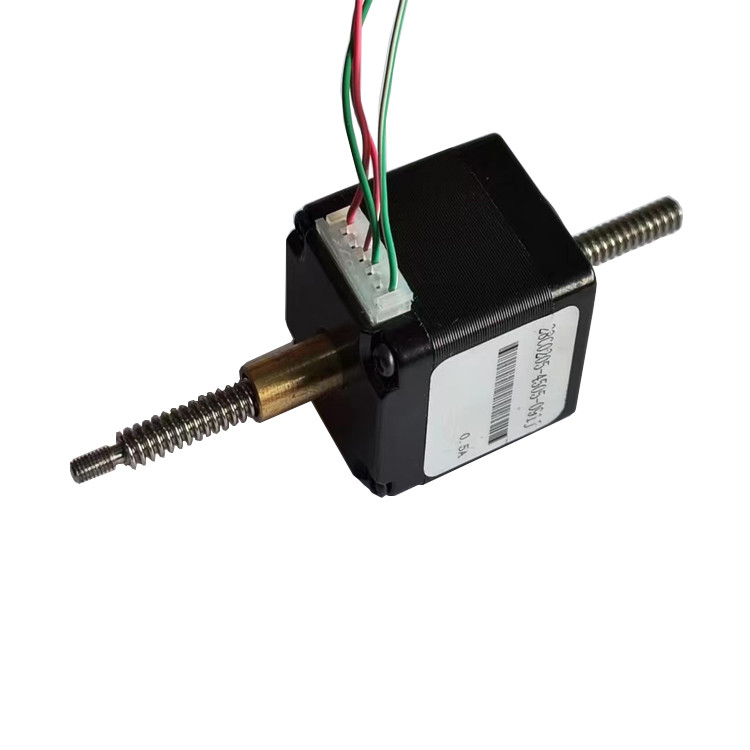

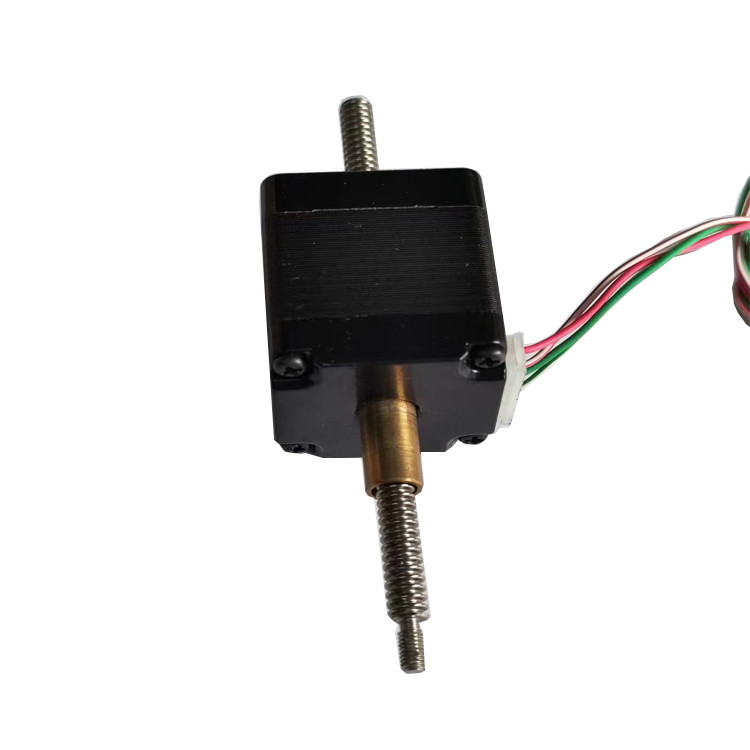

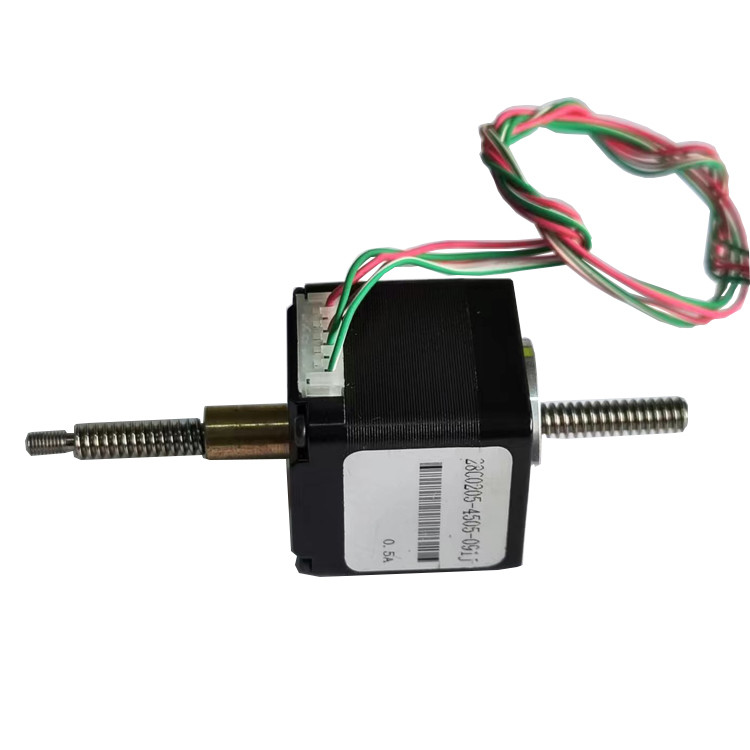

NEMA11 28 mm lineaire hybride stappenmotor niet-gecaptive run-through shaft

Beschrijving

Dit is een NEMA11 (28mm) hybride stappenmotor met een stappenhoek van 1,8°.
In tegenstelling tot een gewone as, is dit een doorlopende stappenmotor met een loodschroef in het midden.
De modellenummer van de loodschroef is: Tr4.77*P1.27*1N
De toonhoogte van de loodschroef is 1,27 mm, en het heeft een enkele start, dus lood is 1,27 mm, als toonhoogte.
Dus de staplengte van de motor is: 1,27 mm/200 stappen = 0,00635 mm/stap, staplengte betekent de lineaire beweging, wanneer de motor één stap zet.

Er is een handmatige moer aan de onderkant, die kan worden gebruikt voor handmatige rotatie of voor het samenstellen van encoders.
We hebben ook motoren met andere afmetingen, en andere soorten loodschroeven als optie.

Parameters

Model nr.	SM28C0205
Motordiameter	28 mm (NEMA11)
Aandrijvingsspanning	4.55V DC
Coilweerstand	9.1Ω±10%/fase
Aantal fasen	2 fasen- Ik heb een probleem.
Staphoek	1.8°/step
Koersstroom	0.5A/fase
Minimale stuwkracht (300 PPS)	6 kg
Staplengte	0.00635 mm/stap

Ontwerp

Over de loodschroef.

De loodskroef die op een lineaire hybride stapsmotor wordt gebruikt, is in het algemeen een trapeziumvormige loodskroef.
Bijvoorbeeld voor de loodschroef Tr3.5*P0.3*1N.
Tr betekent trapeziumvormig loodschroeftype
P0.3 betekent dat de schroef van lood 0,3 mm is
1N betekent dat het eenmalige startloodschroef is.
Lood schroef lood=startnummer*pitch
Dus voor deze specifieke lood schroef, het is 0,3 mm lood.
De stappenhoek van de motor van een hybride stappenmotor is 1,8 graden/stap, wat 200 stappen kost om één draai te maken.
Staplengte is de lineaire beweging die de motor maakt, wanneer hij één stap zet.
Voor een loodschroef van 0,3 mm is de staplengte 0,3 mm/200 stap=0,0015 mm/stap

Basisstructuur van NEMA-stapmotoren

Toepassing van hybride stappenmotor

Vanwege de hoge resolutie van hybride stappenmotoren (200 of 400 stappen per omwenteling) worden ze veel gebruikt voor toepassingen die een hoge precisie vereisen, zoals:
3D-printen
Industriële besturing ((CNC, automatische freesmachines, textielmachines)
Computerperifere apparatuur
Verpakkingsmachine
En andere automatische systemen die een hoge precisie vereisen.

Klanten dienen het principe te volgen van eerst stapmotoren selecteren, en vervolgens een bestuurder selecteren op basis van bestaande stapmotoren
Het is het beste om een hybride stappenmotor niet in de volstapsrijmodus te bedienen en de trillingen zijn groter bij volstapsrijden.
Hybride stappenmotor is beter geschikt voor lage snelheden. Wij raden aan dat de snelheid niet hoger is dan 1000 t/min (6666 PPS bij 0,9 graden), bij voorkeur tussen 1000-3000 PPS (0,9 graden),En het kan worden bevestigd met een versnellingsbak om de snelheid te verlagen.De motor heeft een hoge werkingsdoeltreffendheid en een laag geluidsniveau bij de juiste frequentie.
Vanwege historische redenen gebruikt alleen de motor met een nominale spanning van 12 V 12 V. Andere nominale spanning op de ontwerptekening is niet precies de meest geschikte aandrijfspanning voor de motor.Klanten moeten de geschikte aandrijvingspanning en de geschikte aandrijver kiezen op basis van hun eigen vereisten.
Wanneer de motor met hoge snelheid of grote belasting wordt gebruikt, wordt deze over het algemeen niet direct met de werkingssnelheid gestart.de motor verliest geen stappen, en ten tweede kan het geluid verminderen en de positiebepaling verbeteren.
De motor mag niet werken in het trillingsgebied ((onder de 600 PPS).
Wanneer de motor onder de 600 PPS (0,9 graden) werkt, moet deze worden aangedreven door een kleine stroom, een grote inductantie en een lage spanning.
Voor belastingen met een groot traagheidsmoment moet een grote motor worden gekozen.
Wanneer een hogere precisie vereist is, kan dit worden opgelost door een versnellingsbak toe te voegen, de motorversnelling te verhogen of door onderverdeling te gebruiken.Maar de prijs van het hele systeem is relatief duur., dus het wordt zelden gebruikt.
Stepmotor:
We hebben momenteel 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) hybride stappenmotoren.wanneer u een hybride stappenmotor selecteert.

Aanpassingsdienst

Het ontwerp van de motor kan worden aangepast op basis van de eisen van de klant, waaronder:
De motor heeft een diameter van 6 mm, 8 mm, 10 mm, 15 mm en 20 mm.
Spoelweerstand/nominale spanning: de spoelweerstand is verstelbaar en met een hogere weerstand is de nominale spanning van de motor hoger.
Beugelontwerp/lengte van de loodschroef: als de klant de beugel langer/korter wil hebben, met een speciaal ontwerp zoals montagegaten, is deze verstelbaar.
PCB + kabels + connector: PCB's ontwerp, kabellengte en connector pitch zijn allemaal verstelbaar, ze kunnen worden vervangen in FPC als klanten het nodig hebben.

Levertyd

Als we monsters op voorraad hebben, kunnen we monsters binnen 3 dagen verzenden.
Als we geen monsters op voorraad hebben, moeten we ze produceren, de productietijd is ongeveer 20 kalenderdagen.
Voor massaproductie hangt de doorlooptijd af van de orderhoeveelheid.

Betalingswijze en betalingsvoorwaarden

Voor monsters accepteren we Paypal of Alibaba.
Voor massaproductie accepteren we T/T betaling.
Voor monsters vragen we volledige betaling voor de productie.
Voor massaproductie kunnen we 50% vooruitbetaling accepteren voor de productie, en de rest 50% betaling innen voor verzending.
Nadat we meer dan 6 keer hebben samengewerkt, kunnen we andere betalingsvoorwaarden onderhandelen zoals A/S (na zicht)

Veelgestelde vragen

1Bent u een fabrikant?
Ja, we zijn een fabriek, en we produceren hoofdzakelijk stappenmotoren.

2Waar is uw fabriek?
Onze fabriek ligt in Changzhou, Jiangsu. Ja, u bent van harte welkom om ons te bezoeken.

3Kun je gratis monsters leveren?
Nee, we bieden geen gratis monsters, klanten behandelen gratis monsters niet eerlijk.

4Wie betaalt de verzendkosten?
Klanten betalen de verzendkosten.
Als u denkt dat u een goedkopere/comfortabelere verzendmethode hebt, kunnen we uw verzendrekening gebruiken.

5Wat is uw MOQ?
We hebben geen MOQ, en je kunt maar één stuk monster bestellen.
Maar we raden u aan om een beetje meer te bestellen, voor het geval de motor beschadigd raakt tijdens uw testen, en u kunt een back-up hebben.

6We zijn bezig met een nieuw project, kunt u ons een contract voor geheimhouding geven?
We hebben meer dan 20 jaar ervaring in de stapmotorindustrie.
We hebben veel projecten ontwikkeld, we kunnen volledige sets aanpassen van ontwerp tot productie.
Wij zijn ervan overtuigd dat wij u enkele adviezen/voorstellen kunnen geven voor uw stappenmotorproject.
Als u zich zorgen maakt over vertrouwelijke zaken, ja, we kunnen een geheimhoudingscontract tekenen.

7Verkoopt u chauffeurs?
Ja, we verkopen chauffeurs, maar ze zijn alleen geschikt voor tijdelijke proef, niet geschikt voor massaproductie.
We produceren geen drivers, we produceren alleen stappenmotoren.

8Welke betaalmethoden accepteren jullie?
We accepteren betalingen via Mastercard, Visa, e-Checking, PAYLATER, T/T en Paypal.

9.Hoe lang is de algemene levertijd voor monsters? Hoe lang is de levertijd voor back-end grote bestellingen?
Voor voorraadmonsters is de doorlooptijd binnen 3 dagen.
Voor monsters die niet op voorraad zijn, is de doorlooptijd ongeveer 15 dagen.
Voor aangepaste monsters is de doorlooptijd ongeveer 25 tot 30 dagen.

10Hoe lang is de garantieperiode voor de kwaliteit van het product?
Wij kunnen u professionele technische ondersteuning bieden en onze producten kwaliteitsgarantie is 12 maanden.

11Wat voor aanpassingsdiensten bieden jullie?
We hebben een ontwikkelingsteam met meer dan 20 jaar ervaring.
We bieden maatwerk op allerlei motorcomponenten.
Van de motor's schuifregelaar, lood schroef, versnellingsbak design.
Aan de kabellengte, het type aansluiting en het FPC-ontwerp.

12Hoe is het product verpakt?
De monsters worden in een papieren doos met schuimspons verpakt.
Voor de massaproductie worden de producten verpakt in papieren kartonnen.
Voor de zeevaart (massaproductie) worden kartonnen op pallet verpakken.

Vaak gestelde vragen

1.Het redelijke bereik van de warmteopwekking van de stappenmotor:
De mate waarin de warmte van de motor kan worden opgewekt, is grotendeels afhankelijk van het niveau van de interne isolatie van de motor, die alleen bij hoge temperaturen (boven 130 graden) wordt vernietigd.Dus zolang de interne niet meer dan 130 graden, zal de motor de ring niet beschadigen, en de oppervlaktetemperatuur zal op dat punt onder de 90 graden zijn. Daarom zijn de oppervlaktetemperatuur van de stappenmotor in 70-80 graden normaal.Eenvoudige temperatuurmeting methode bruikbare puntthermometer, kunt u ook ruwweg bepalen: met de hand kan meer dan 1-2 seconden aanraken, niet meer dan 60 graden; met de hand kan alleen aanraken, ongeveer 70-80 graden; een paar druppels water snel verdampt,Het is meer dan 90 graden.

2.Stepper motor warmte veroorzaakt door de impact van:
De motorverwarming, hoewel deze in het algemeen geen invloed heeft op de levensduur van de motor, hoeft voor de meeste klanten niet op te letten.De verschillende koefficiënten van thermische uitbreiding van de interne delen van de motor leiden tot veranderingen in de structurele spanning en kleine veranderingen in de interne luchtkloofEen ander voorbeeld is dat bij sommige gelegenheden de overmatige warmte van de motor niet toestaat.zoals medische apparatuur en hoogprecisie-testapparatuurDaarom moet de warmteopwekking van de motor zo nodig worden geregeld.
