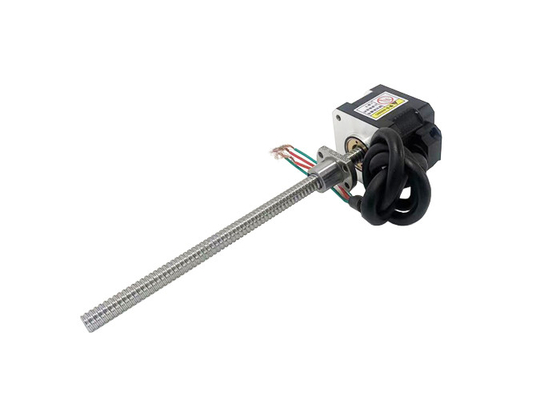

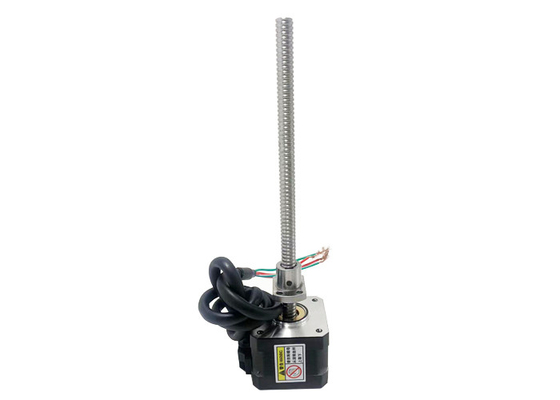

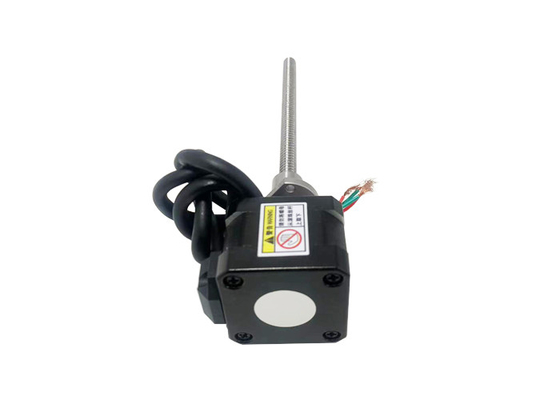

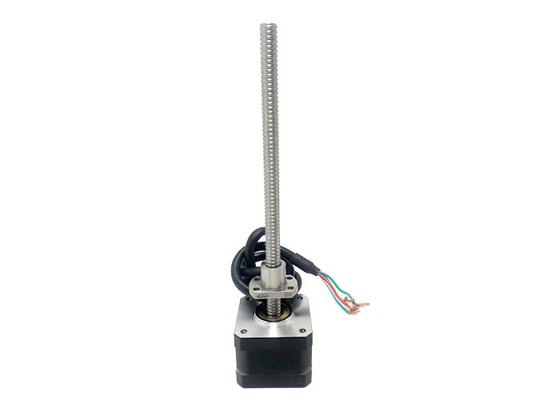

Nema 17 (42mm) hybride stepper van de balschroef de Hoekvoltage 2,1/3.7V Huidige 1A, 4 Looddraden van de motor1.8° Stap
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM42BSHSM |
Min. bestelaantal | 1Unit |
Prijs | $71~$143/Unit |
Verpakking Details | Het standaard de uitvoerpakket, of kan worden aangepast |
Levertijd | 15-30 het werkdagen |
Betalingscondities | Western Union, T/T, L/C, MoneyGram |
Levering vermogen | 1000000 eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 42mm | Staphoek | 1.8° |
---|---|---|---|
Voltage (v) | 2.1 / 3.7 | Huidig (a) | 1 |
Weerstand (Ohms) | 2.1 / 3.7 | Inductantie (MH) | 1.5 / 2.3 |
Looddraden | 4 | Stad | Changzhou |
Nema 17 (42 mm) hybride kogelschroef stappenmotor 1.8° Staphoek Spanning 2.1 / 3.7V Stroom 1A,4 Looddraden
Nema 17 (42 mm) hybride stappenmotor, bipolair, 4-lead, kogelschroef, laag geluid, lange levensduur, hoge prestaties, CE- en RoHS-gecertificeerd.
Beschrijvingen:
Productnaam |
42 mm hybride kogelschroef stappenmotor |
Model |
VSM42BSHSM |
Type |
hybride stappenmotoren |
Staphoek |
10,8° |
Spanning (V) |
2.6 / 3.3 / 2 / 2.5 |
Stroom (A) |
1.5 / 2.5 |
Weerstand (Ohm) |
1.8 / 2.2 / 0.8 / 1 |
Inductaantie (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
Looddraden | 4 |
Motorlengte (mm) |
34 / 40 / 48 / 60 |
Omgevingstemperatuur | -20 °C ~ +50 °C |
Temperatuurverhoging | 80K max. |
Dielectrische sterkte | 1mA Max. @ 500V, 1KHz, 1 sec. |
Isolatieweerstand | 100MΩ Min. @500Vdc |
Certificaten:
Elektrische parameters:
Motorgrootte |
Spanning Fase (V) |
Stroom Fase (A) |
Resistentie Fase (Ω) |
Inductievermogen Fase (mH) |
Aantal Looddraden |
Inertie van rotor (g.cm)2) |
Gewicht van de motor (g) |
Motorlengte L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
VSM42BSHSM-standaardtekening van de buitenste motor:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Neem contact met ons op voor meer specificaties van de kogelschroef.
VSM42BSHSMBallnoot 0801 of 0802:
VSM42BSHSMBall nut 1202 contour tekening:
VSM42BSHSMBallnoot 1205 omtrek:
VSM42BSHSMBallnoot 1210 omtrek:
Versnellings- en stuwkruif:
42 serie 34mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
42 serie 40 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
Lood (mm) | Lijne snelheid (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
42 serie 48 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
42 serie 60 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve
Lood (mm) | Lijne snelheid (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
Toepassingsgebieden:
Automatiseringsapparatuur:Deze motoren kunnen worden gebruikt in een verscheidenheid aan automatiseringsapparatuur, zoals geautomatiseerde assemblagelijnen, verpakkingsmachines, geautomatiseerde opslagsystemen en meer.Ze zorgen voor een zeer nauwkeurige positionering en betrouwbare bewegingscontrole voor nauwkeurige manipulatie en positionering van werkstukken.
3D-printers42 mm hybride kogelschroef stappenmotoren kunnen worden gebruikt in bewegende assen van 3D-printers voor nauwkeurige positionering en bewegingscontrole van de drukkop.een hoge kwaliteit van de afdruk kan worden bereikt.
CNC-gereedschapsmachines:Deze motoren kunnen worden gebruikt in de bewegingsassen van CNC-machinewerktuigen zoals XYZ-positietabellen, freesmachines en graveermachines.een hoog koppel en een betrouwbare bewegingsregeling voor precisiebewerking en -gravure.
Medische apparatuur:42 mm hybride kogelschroef-stapmotoren kunnen worden gebruikt in medische apparatuur zoals medische beeldvormende apparatuur, chirurgische robots en geautomatiseerde medische instrumenten.Ze zorgen voor nauwkeurige positiebeheer en stabiele beweging voor fijne manipulatie en automatisering van medische processen.
Textielmachines:Deze motoren kunnen worden gebruikt voor verschillende bewegingsassen in textielmachines, zoals weefgetouwen, naaimachines, borduurmachines, enz.met een vermogen van niet meer dan 50 W.
Robotica:42 mm hybride kogelschroefstappenmotoren worden gebruikt in verbindingen en actuatoren in robots.Ze zorgen voor nauwkeurige positiebeheersing en een hoog koppel en worden gebruikt om nauwkeurige beweging en werking van robots te realiseren.
Voordeel:
Hoog positioneel nauwkeurigheid:De 42 mm hybride kogelschroef stappenmotoren bieden een hoge positioneringsnauwkeurigheid. Het kogelschroef transmissie systeem vermindert de terugslag, wat resulteert in verbeterde precisie en herhaalbaarheid.Dit stelt de motor in staat om nauwkeurig de gewenste positie te bereiken en te behouden, wat van cruciaal belang is bij toepassingen die een nauwkeurige positionering vereisen.
Verhoogd koppel:Deze motoren zorgen voor een verhoogd koppelvermogen in vergelijking met standaard stappenmotoren.resulterend in een betere koppeloverdrachtHierdoor kan de motor grotere lasten aandrijven of hogere weerstand overwinnen, waardoor deze geschikt is voor toepassingen met veeleisende koppelvereisten.
Verbeterde laadcapaciteit:Het schroeftransmissie-systeem in deze motoren zorgt voor een verbeterd draagvermogen.om de motor in staat te stellen hogere belastingen te verwerken en de stabiliteit tijdens het gebruik te behoudenDit maakt ze geschikt voor toepassingen waarbij zware lasten worden vervoerd of in uitdagende omgevingen worden gewerkt.
Verminderde terugslag:Backlash verwijst naar het spel of de afstand tussen de schroef en de moer in een transmissie.resulterend in verbeterde bewegingscontrole en positie accuraatheidDe verminderde terugslag zorgt ervoor dat de motor nauwkeurig reageert op besturingssignalen, waardoor deze geschikt is voor toepassingen die een strenge controle van de beweging vereisen.
Hoger rendement:Hybride kogelschroefstappenmotoren bieden een hoger rendement in vergelijking met traditionele stapmotoren.hetgeen resulteert in een verbeterde omzetting van energie en verminderde vermogenverliezenDit resulteert in een verbeterde algehele efficiëntie en een lager energieverbruik, waardoor ze kosteneffectiever en milieuvriendelijker worden.
Vloeiende operatie:Het mechanisme van de kogelschroef zorgt voor een soepelere en preciezere lineaire beweging in vergelijking met andere transmissie systemen.het garanderen van een stiller en stabielere prestatieDeze motoren zijn derhalve geschikt voor toepassingen waarbij geluid en trillingen tot een minimum moeten worden beperkt.
Langlevend en betrouwbaar:De 42 mm hybride kogelschroef stappenmotoren zijn ontworpen voor duurzaamheid en lange levensduur.zorgt voor betrouwbare en consistente prestaties, zelfs onder veeleisende bedrijfsomstandighedenDit resulteert in minder onderhoudsbehoeften en een betere betrouwbaarheid van het systeem.
Voorschriften voor de selectie van motoren:
¢ Bewegingsrichting/montagerichting
¢Verdragseisen
¢Slagvereisten
Vereisten voor eindbewerking
Vereisten op nauwkeurigheid
¢Voorschriften voor de terugkoppeling van de encoder
¢Vereisten voor handmatige aanpassing
¢Milieuraanvragen
