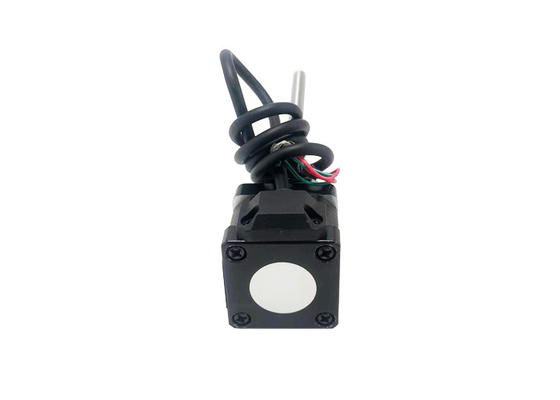

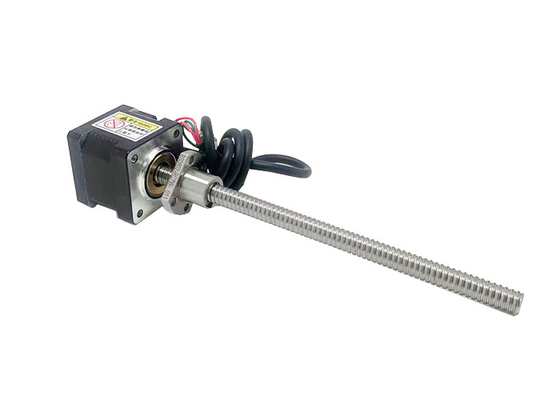

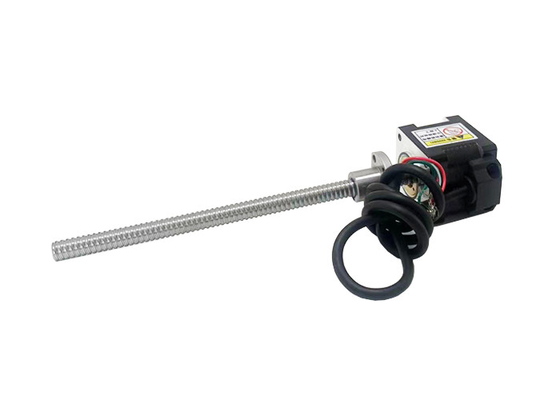

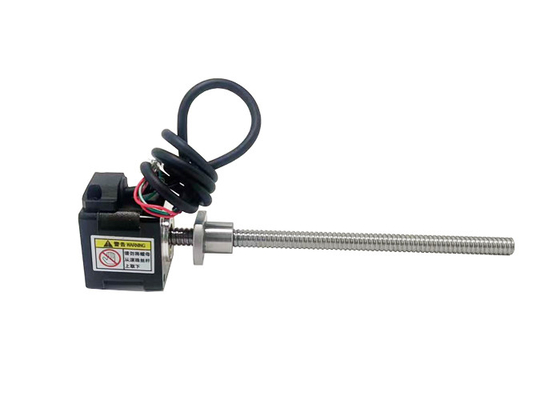

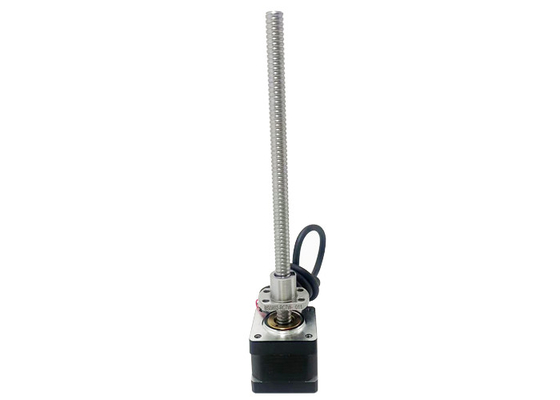

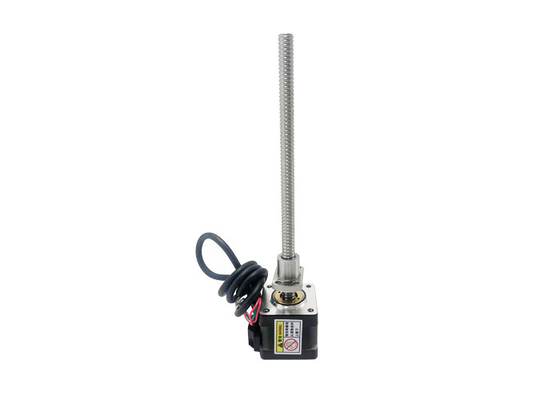

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap

  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
  • Nema 14 (35mm) hybrid ball screw stepper motor 1.8° Step Angle Voltage 1.4 / 2.9V Current 1.5A，4 Lead Wires
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM35BSHSM
Min. bestelaantal 1Unit
Prijs $85~$171/Unit
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities Western Union, T/T, L/C, MoneyGram
Levering vermogen 1000000 eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motorgrootte 35 mm Staphoek 10,8°
Spanning (V) 1.4 / 2.9 Stroom (A) 1.5
Weerstand (ohm) 0.95 / 1.9 Inductantie (MH) 1.5 / 2.3
Looddraden 4 Stad Changzhou
Laat een bericht achter
Productomschrijving

Nema 14 (35mm) hybride kogelschroef stappenmotor 1.8° Staphoek Spanning 1.4 / 2.9V Stroom 1.5A,4 Looddraden

Nema 14 (35 mm) hybride stappenmotor, bipolair, 4-lead, kogelschroef, laag geluid, lange levensduur, hoge prestaties, CE- en RoHS-gecertificeerd.

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 0





Beschrijvingen:



Productnaam

 35 mm hybride kogelschroef stappenmotor

Model

 VSM35BSHSM

Type

 hybride stappenmotoren

Staphoek

 10,8°

Spanning (V)

 1.4 / 2.9

Stroom (A)

 1.5

Weerstand (ohm)

 0.95 / 1.9

Inductaantie (mH)

 1.5 / 2.3
Looddraden 4

Motorlengte (mm)

34 / 45
Omgevingstemperatuur -20 °C ~ +50 °C
Temperatuurverhoging 80K max.
Dielectrische sterkte 1mA Max. @ 500V, 1KHz, 1 sec.
Isolatieweerstand 100MΩ Min. @500Vdc



Certificaten:



Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 1

Elektrische parameters:

Motorgrootte

Spanning/

Fase

(V)

Stroom/

Fase

(A)

Weerstand/

Fase

(Ω)

Inductie/

Fase

(mH)

Aantal

Looddraden

Inertie van rotor

(g.cm)2)

Motorgewicht

(g)

Motorlengte L

(mm)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47

VSM35BSHSM-standaardtekening van de buitenkant van de motor:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 2

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef

Neem contact met ons op voor meer specificaties van de kogelschroef.



VSM35BSHSMBallnoot 0801 of 0802:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 3



VSM35BSHSMBallnoot 1202 omtrek:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 4



VSM35BSHSMBallnoot 1205 omtrek:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 5



VSM35BSHSMBallnoot 1210 omtrek:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 6



Versnellings- en stuwkruif:

35 serie 34mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve



Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 7



35 serie 47 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve





Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 8

Lood (mm) Lijne snelheid (mm/s)
1 1 2 3 4 5 6 7 8 9 10
2 2 4 6 8 10 12 14 16 18 20
5 5 10 15 20 25 30 35 40 45 50
10 10 20 30 40 50 60 70 80 90 100

Testvoorwaarde:Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 24V





Toepassingsgebieden:



Industriële automatisering



CNC-machines



3D-printen



Medische hulpmiddelen



Laboratoriumapparatuur



Optische systemen



Verpakking en etikettering



Halveringsapparatuur



Voordeel:



Hoge positiebepaling



Uitstekend koppelvermogen



Hoge efficiëntie



Lage trillingen en lawaai



Betrouwbaarheid en duurzaamheid



Compacte grootte



Gemakkelijk bedienen



Voorschriften voor de selectie van motoren:

¢ Bewegingsrichting/montagerichting

¢Verdragseisen

¢Slagvereisten

“Vereisten voor eindbewerking

Vereisten op nauwkeurigheid

¢Voorschriften voor de terugkoppeling van de encoder

¢Vereisten voor handmatige aanpassing

¢Milieuraanvragen



Productiewerkplaats:

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 9

Nema 14 (35mm) hybride stepper van de balschroef de Hoekvoltage 1,4/2.9V Huidige 1.5A, 4 Looddraden van de motor1.8° Stap 10
