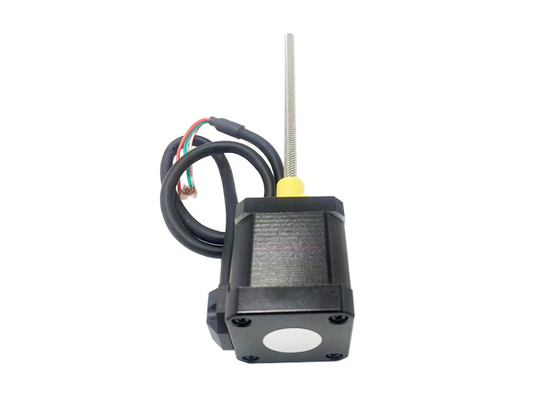

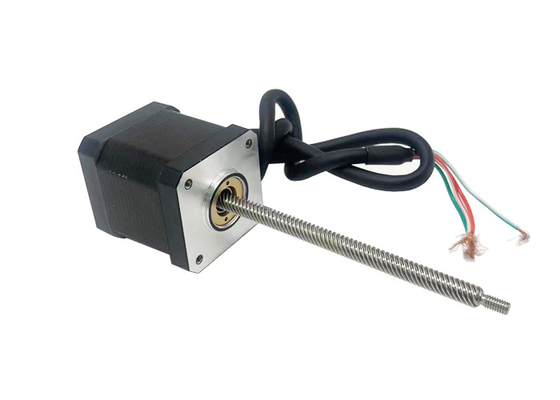

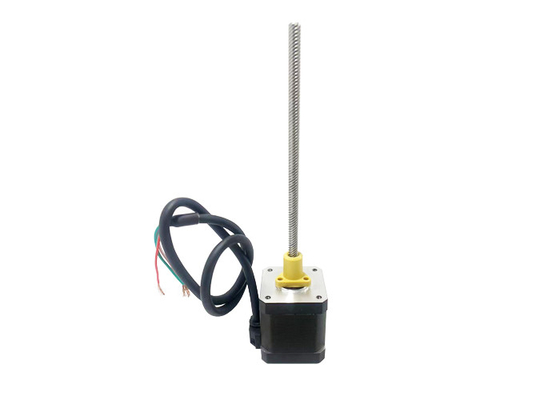

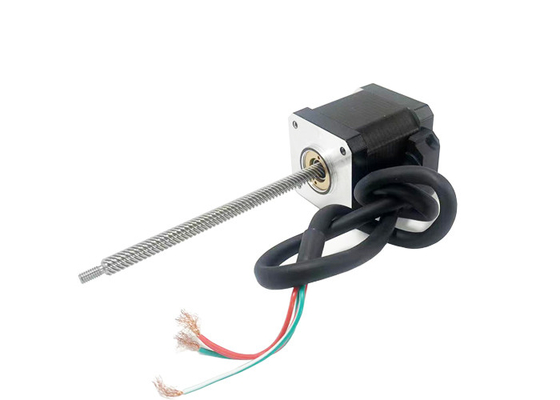

Nema 17 (42mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, Staphoek 1.8°, prestaties met lange levensuur, hoge.
Plaats van herkomst | China |
---|---|
Merknaam | VIC-TECH |
Certificering | RoHS |
Modelnummer | VSM42HSM |
Min. bestelaantal | 1Unit |
Prijs | $24~$68/Unit |
Verpakking Details | Het standaard de uitvoerpakket, of kan worden aangepast |
Levertijd | 15-30 het werkdagen |
Betalingscondities | Western Union, T/T, L/C, MoneyGram |
Levering vermogen | 1000000 eenheden/jaar |
Contacteer me voor vrije steekproeven en coupons.
WhatsAppen:0086 18588475571
wechatten: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMotorgrootte | 42mm | Staphoek | 10,8° |
---|---|---|---|
Spanning (V) | 2.6/2/2.5 | Stroom (A) | 1.5/2.5 |
Weerstand (Ohms) | 1.8 / 0.8/1 | Inductantie (MH) | 1.8/2.8/ 4.6 |
Looddraden | 4 | Stad | Changzhou |
Nema 17 (42 mm) hybride stappenmotor, bipolair, 4-lead, ACME-leadschroef, Staphoek 1,8 °,lange levensduur, hoge prestaties.

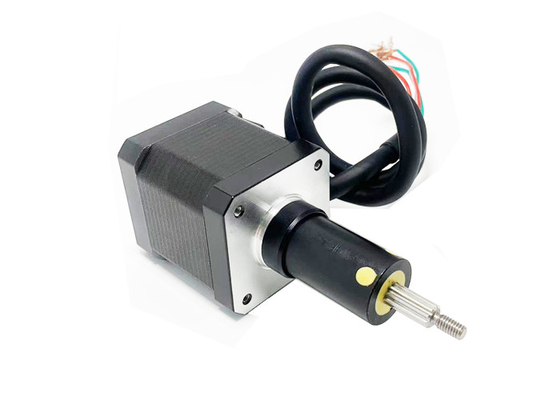

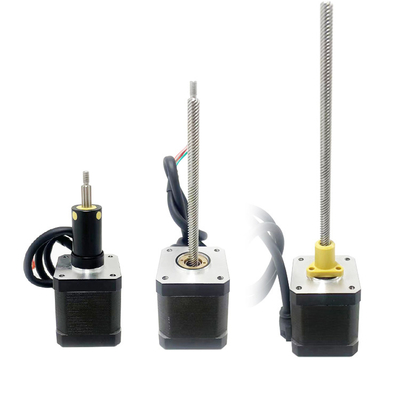

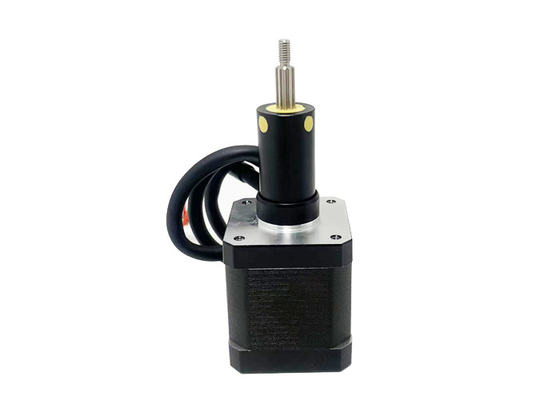

Deze 42 mm hybride stappenmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vast-as.
Beschrijvingen:
Productnaam |
Hybride stappenmotoren van 42 mm |
Model |
VSM42HSM |
Type |
hybride stappenmotoren |
Staphoek |
10,8° |
Spanning (V) |
2/ 2.6/ 3.3 |
Stroom (A) |
1.5/2.5 |
Weerstand (Ohm) |
0.8/1.8/2.2 |
Inductaantie (mH) |
1.8/2.8/4.6 |
Looddraden | 4 |
Motorlengte (mm) |
34/48/46 |
Omgevingstemperatuur | -20 °C ~ +50 °C |
Temperatuurverhoging | 80K max. |
Dielectrische sterkte | 1mA Max. @ 500V, 1KHz, 1 sec. |
Isolatieweerstand | 100MΩ Min. @500Vdc |
Certificaten:
Elektrische parameters:
Motorgrootte |
Spanning Fase (V) |
Stroom Fase (A) |
Resistentie Fase (Ω) |
Inductievermogen Fase (mH) |
Aantal Looddraden |
Inertie van rotor (g.cm)2) |
Motorgewicht (g) |
Motorlengte L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Specificaties en prestatieparameters van loodschroeven:
Diameter (mm) |
Lood (mm) |
Stap (mm) |
Afschakeling van de zelfvergrendelende kracht (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Opmerking: Voor meer specificaties van loodschroeven, neem contact met ons op.
VSM42HSM-standaard buitenmotorontwerp:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Standaardontwerp van de 42 mm hybride stappenmotoren voor de motor:
Vermelding:
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Slag S (mm) |
Dimensie A (mm) |
Afmeting B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42 mm hybride stapsmotor standaard door-vast motor contour tekening:
Vermelding:
Leidschroeflengte kan worden aangepast
Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef
Versnellings- en stuwkruif:
42 serie 34mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)
42 serie 40 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)
Lood (mm) | Lijne snelheid (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Testvoorwaarde:
Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
42 serie 48 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)
42 serie 60 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)
Lood (mm) | Lijne snelheid (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Testvoorwaarde:
Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V
Toepassingsgebieden:
Automatiseringsapparatuur:42 mm hybride stappenmotoren worden veel gebruikt in een verscheidenheid aan automatiseringsapparatuur, waaronder automatische verpakkingsmachines, geautomatiseerde productielijnen, werktuigmachines en drukapparatuur.Ze bieden nauwkeurige positiecontrole en een hoog koppel om te voldoen aan de eisen van automatiseringsapparatuur voor nauwkeurige beweging en betrouwbaarheid.
3D-printers42 mm hybride stappenmotoren spelen een sleutelrol in 3D-printers.Deze motoren bieden een goede positioneringsnauwkeurigheid en betrouwbaarheid, waardoor de prestaties en de printkwaliteit van 3D-printers verbeteren.
Medische hulpmiddelen:42 mm hybride stapsmotoren worden veel gebruikt in medische apparaten.Deze motoren worden gebruikt om draaiende platforms en bewegende onderdelen te bedienen.Daarnaast worden ze gebruikt voor nauwkeurige positiebeheersing in medische apparaten zoals chirurgische robots, spuitjes en geautomatiseerde monsterverwerking.
Robotica:42 mm hybride stappenmotoren spelen een belangrijke rol in de robotica.De toepassingen van de robotica omvatten industriële robots, service robots en medische robots.
Automobilerij:42 mm hybride stappenmotoren hebben toepassingen in automobielapparatuur. Ze worden gebruikt in verschillende besturingssystemen in auto's, zoals autostoelinstelling, vensterheffen en verlagen,en achteruitkijkspiegel aanpassingDeze motoren zorgen voor een zeer nauwkeurige positiebeheersing en betrouwbare prestaties om de goede werking van automobielapparatuur te garanderen.
Smart Home en consumentenelektronica42 mm hybride stappenmotoren worden gebruikt in smart home en consumentenelektronica.om nauwkeurige functies voor positiebeheersing en beweging te bieden.
Naast bovenstaande toepassingen kunnen hybride stappenmotoren met een breedte van 42 mm ook worden gebruikt in textielapparatuur, beveiligingssystemen, belichtingscontrole,en andere gebieden die een nauwkeurige positiecontrole en betrouwbare prestaties vereisenOver het algemeen hebben hybride stappenmotoren van 42 mm een breed scala aan toepassingen in verschillende industrieën.
Voordeel:
Dreefmoment bij lage snelheden:Hybride stappenmotoren van 42 mm vertonen een uitstekende koppelprestatie bij lage snelheden.Deze eigenschap maakt ze geschikt voor toepassingen waarbij nauwkeurige controle en trage bewegingen vereist zijn., zoals robotica, automatiseringsapparatuur en medische apparatuur.
Positioneel nauwkeurig:Deze motoren bieden een hoge positioneringsnauwkeurigheid en met hun fijne stapsresolutie kunnen ze een nauwkeurige positionering en nauwkeurige bewegingscontrole bereiken.Dit is van cruciaal belang voor toepassingen die een nauwkeurige positionering vereisen, zoals CNC-machines, 3D-printers en pick-and-place-systemen.
Vermogen tot zelfvergrendeling:De hybride stappenmotoren kunnen zichzelf vergrendelen wanneer de wikkels niet worden aangesloten.die voordelig is in toepassingen waarbij een positie zonder stroom moet worden gehouden, zoals in robotarm of positioner.
Kosteneffectief:42 mm hybride stappenmotoren bieden een kosteneffectieve oplossing voor veel toepassingen.de eenvoud van hun besturingssysteem en de afwezigheid van feedback sensoren dragen bij aan hun kosteneffectiviteit.
Een breed bereik aan werktijden:Deze motoren kunnen op een breed scala van snelheden werken, van zeer lage tot relatief hoge snelheden.Deze flexibiliteit in de snelheidsregeling maakt ze geschikt voor toepassingen met verschillende snelheidsvereisten.
Compacte grootte:De 42 mm vormfactor is relatief compact voor een stappenmotor.Dit maakt het gemakkelijker om te integreren in ruimtebeperkte toepassingen of apparatuur die compacte en lichtgewicht ontwerpen vereist.
Betrouwbaarheid en levensduur:Hybride stappenmotoren staan bekend om hun betrouwbaarheid en duurzaamheid.
Voorschriften voor de selectie van motoren:
¢ Bewegingsrichting/montagerichting
¢Verdragseisen
¢Slagvereisten
Vereisten voor eindbewerking
Vereisten op nauwkeurigheid
¢Voorschriften voor de terugkoppeling van de encoder
¢Vereisten voor handmatige aanpassing
¢Milieuraanvragen
