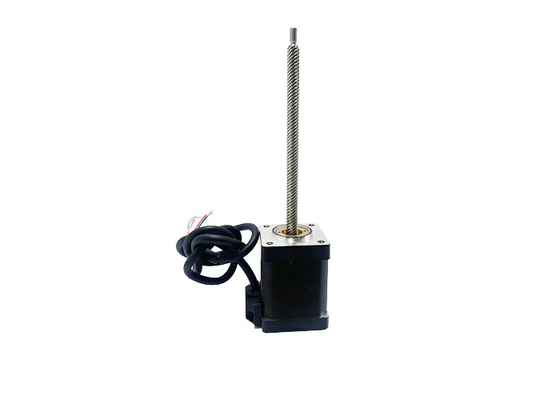

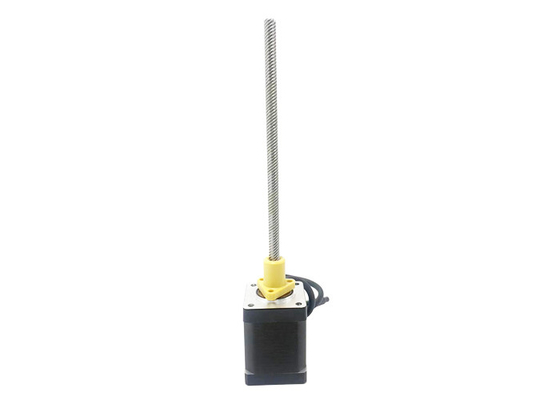

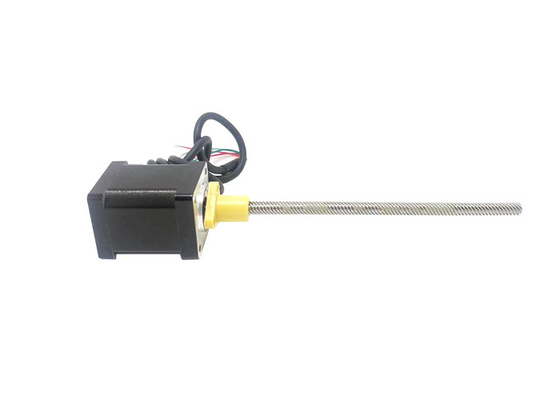

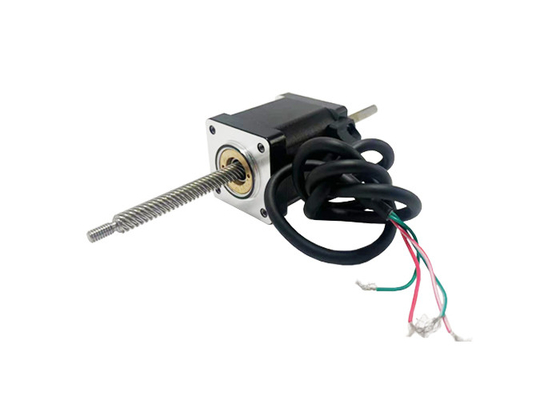

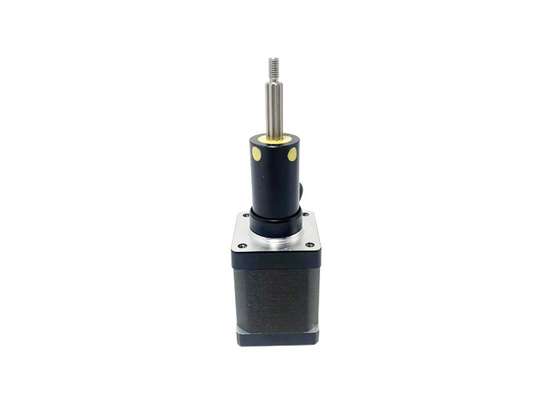

Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties.

  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
  • Nema 14 (35mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw,1.8° Step Angle,high performance.
Plaats van herkomst China
Merknaam VIC-TECH
Certificering RoHS
Modelnummer VSM35HSM
Min. bestelaantal 1Unit
Prijs $27~$69/Unit
Verpakking Details Het standaard de uitvoerpakket, of kan worden aangepast
Levertijd 15-30 het werkdagen
Betalingscondities Western Union, T/T, L/C, MoneyGram
Levering vermogen 1000000 eenheden/jaar

Contacteer me voor vrije steekproeven en coupons.

WhatsAppen:0086 18588475571

wechatten: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Motorgrootte 35 mm Staphoek 10,8°
Spanning (V) 1.4 / 2.9 Stroom (A) 1.5
Weerstand (ohm) 0.95 / 1.9 Inductantie (MH) 1.5 / 2.3
Looddraden 4 Stad Changzhou
Laat een bericht achter
Productomschrijving

Nema 14 (35 mm) hybride stappenmotor, bipolair, 4-lead, ACME-leadschroef,10,8° staphoek, hoge prestaties.

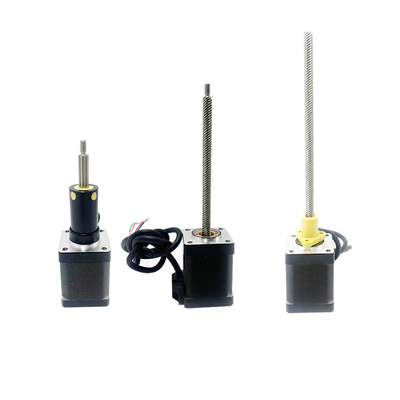

Deze 35 mm hybride stappenmotor is verkrijgbaar in drie soorten: externe aandrijving, door-as en door-vast-as.





Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 0

VSM35HSM-standaardtekening van de motor:



Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 1

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef





Beschrijvingen:



Productnaam

 35 mm hybride stapsmotoren

Model

 VSM35HSM

Type

 hybride stappenmotoren

Staphoek

 10,8°

Spanning (V)

 1.4/2.9

Stroom (A)

 1.5

Weerstand (ohm)

 0.95 / 1.9

Inductaantie (mH)

1.5 /2.3
Looddraden 4

Motorlengte (mm)

35/45
Omgevingstemperatuur -20 °C ~ +50 °C
Temperatuurverhoging 80K max.
Dielectrische sterkte 1mA Max. @ 500V, 1KHz, 1 sec.
Isolatieweerstand 100MΩ Min. @500Vdc



Certificaten:



Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 2

Elektrische parameters:

Motorgrootte

Spanning

Fase

(V)

Stroom

Fase

(A)

Resistentie

Fase

(Ω)

Inductievermogen

Fase

(mH)

Aantal

Looddraden

Inertie van rotor

(g.cm)2)

Motorgewicht

(g)

Motorlengte L

(mm)
35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47


Specificaties en prestatieparameters van loodschroeven:



Diameter

(mm)

Lood

(mm)

Stap

(mm)

Afschakeling van de zelfvergrendelende kracht

(N)
6.35 1.27 0.00635 150
6.35 3.175 0.015875 40
6.35 6.35 0.03175 15
6.35 12.7 0.0635 3
6.35 25.4 0.127 0



Opmerking: Voor meer specificaties van loodschroeven, neem contact met ons op.



Standaardontwerp van de 35 mm hybride stapsmotoren voor de motor:

Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 3





Vermelding:

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Slag S

(mm)

Dimensie A

(mm)

 Afmeting B (mm)
L = 34 L = 47
12.7 20.6 8.4 0
19.1 27 14.8 0.8
25.4 33.3 21.1 7.1
31.8 39.7 27.5 13.5
38.1 46 33.8 19.8
50.8 58.7 46.5 32.5
63.5 71.4 59.2 45.2


35 mm hybride stapsmotor standaard door-vast motor contour tekening:



Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 4

Vermelding:

Leidschroeflengte kan worden aangepast

Op maat gemaakte bewerking is haalbaar aan het einde van de lood schroef



Versnellings- en stuwkruif:

35 serie 34mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)



Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 5



35 serie 47 mm motor lengte bipolaire Chopper aandrijving
100% huidige pulsfrequentie en stuwkurve (Φ6,35 mm loodschroef)



Nema 14 (35mm) hybride stepper bipolaire motor, 4 leidt, de schroef van het TOPlood, 1.8° Staphoek, hoge prestaties. 6





Lood (mm) Lijne snelheid (mm / s)
1.27 1.27 2.54 3.81 5.08 6.35 7.62 8.89 10.16 11.43
3.175 3.175 6.35 9.525 12.7 15.875 19.05 22.225 25.4 28.575
6.35 6.35 12.7 19.05 25.4 31.75 38.1 44.45 50.8 57.15
12.7 12.7 25.4 38.1 50.8 63.5 76.2 88.9 101.6 114.3
25.4 25.4 50.8 76.2 101.6 127 152.4 177.8 203.2 228.6



Testvoorwaarde:

Helikopter aandrijving, geen ramping, half micro-stepping, aandrijvingspanning 40V





Toepassingsgebieden:



Industriële automatisering



Robotica



Textielmachines



Verpakkingsmachines



Automatisering van laboratoria



Consumentenelektronica



Voordeel:



Hoge nauwkeurigheid



Goede prestaties bij lage snelheden



Eenvoudige aandrijflijn



Betrouwbaarheid en duurzaamheid



Snelle reactie en dynamische prestaties



Breed scala aan toepassingsgebieden



Voorschriften voor de selectie van motoren:

¢ Bewegingsrichting/montagerichting

¢Verdragseisen

¢Slagvereisten

“Vereisten voor eindbewerking

Vereisten op nauwkeurigheid

¢Voorschriften voor de terugkoppeling van de encoder

¢Vereisten voor handmatige aanpassing

¢Milieuraanvragen
